ESD odpájací systém HAKKO FR-410
◄
►
Popis
- Odpájací nástroj so vstavanou vákuovou pumpou.
- 140 W výkon umožňuje dokonalé odpájanie aj viacvrstvových DPS.

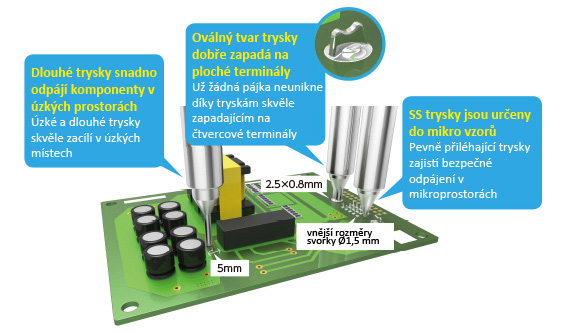

- Nový typ trysiek sa zmestí aj do mikro vzorov a úzkych priestorov.
- Oddelenie trysky a vykurovacieho telesa zaisťuje cenovú výhodu.
Technické parametre
- Príkon: 190 W.
- Teplotný rozsah: 330 až 450 °C.
- Stabilita teploty: ±5 ºC pri teplote na voľný beh.
- Výstupné napätie stanice: AC 24 V.
- Vákuový generátor: vákuová pumpa, typ dvojitý valec.
- Podtlak: max. 80 kPa (600 mmHg).
- Sací prietok: 15 l/min.
- Rozmery stanice: 165 x 244 x 137 mm.
- Hmotnosť stanice: 4,8 kg.
- Príkon pištole: 140 W.
- Odpor trysky voči zemi: <2 Ω.
- Potenciál trysky voči zemi: < 2 mV.
- Vykurovacie teleso: kompozitný ohrievač.
- Štandardná tryska: ø 1,0 mm S typ (č. N61-05).
- Dĺžka kábla: 1,2 m.
- Celková dĺžka pištole (s tryskou): 158 mm.
- Hmotnosť pištole (s tryskou): 170 g.
- Vhodný rad odpájacích trysiek: rad N61.
Prednosti odpájacieho systému HAKKO FR-410

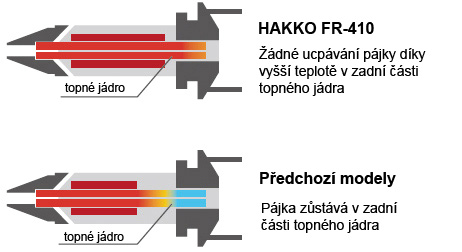

Zvýšenie výkonu na 140 W oproti predchádzajúcim modelom s 50 W umožňuje ľahké odpájanie aj viacvrstvových DPS a skracuje dobu procesu odpájania. K dispozícii je široký výber trysiek s dostupnosťou nových typov pre rôzne odpájacie práce. Špeciálne tvary trysiek sú určené do mikropriestoru a na komponenty umiestnené v úzkom priestore, ploché svorky využijete na DPS umiestnených do malých zariadení, napr. mobilov.
Bezpečný odpájací systém je zaistený sacou funkciou pod vysokým tlakom. Satie začína 0,2 sekundy po stlačení spúšte a vysokotlakové odsávanie vykoná úplné odpájanie komponentu. Zlepšenie zadného vykurovacieho jadra spôsobuje, že odsávaná spájka je úplne prenesená filtrovacím potrubím a nedochádza k upchávaniu zariadenia.
ACF (Anti Clogging Function) zaisťuje, že odsávaná spájka je odvedená filtračným potrubím. Sacia pumpa automaticky beží po určitú dobu (1 až 5 sekúnd) po uvoľnení spúšte.

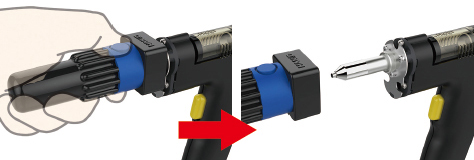

Špeciálny kľúč umožňuje bezpečnú, ľahkú a hladkú výmenu trysky.

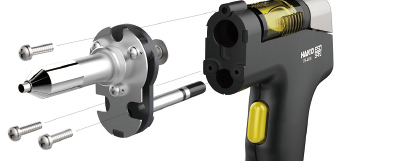

Vykurovacie teleso je možné tiež veľmi ľahko vymeniť, a to jednoduchým odstránením 3 skrutiek na strane vykurovacieho jadra.

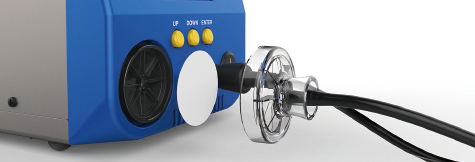

Na ochranu čerpadla pred znečistením bola zväčšená veľkosť filtra a priehľadný kryt filtra umožňuje rýchlu vizuálnu kontrolu jeho stavu.
FR-410 je dodávaný s boxom, ktorý obsahuje nástroje na údržbu zariadenia. Nájdete tu všetko na udržiavanie trysiek a vykurovacieho jadra v dobrom stave.
Veľký displej slúži na prehľadné zobrazovanie teploty a obsahuje tiež indikátor vákuovej pumpy s kontrolou upchávania filtra.
Séria odpájacích trysiek
-
Rad odpájacích trysiek: HAKKO séria N61.

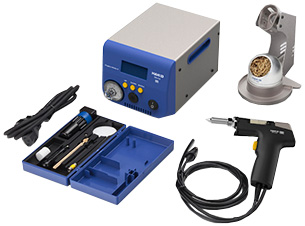

Obsah balenia
- Odpájacia stanica FR-401.
- Odpájací nástroj FR-4101.
- Napájací kábel.
- Kovový držiak (s čistiacimi drôtikmi).
- Box s náradím (čistiaci pin pre ø1,0 mm, čistiaci pin pre výhrevné teleso, čistiaci vrták pre ø1,0 mm, kľúč na trysky, 2ks filtrov, 4 ks keramických papierových filtrov).
- Návod na obsluhu.
Odpájacie trysky nájdete v kategórii Séria N61.
Technické dáta (7)
Technické dáta na porovnanie ESD odpájací systém HAKKO FR-410
| Názov parametra | Hodnota |
|---|---|
| Rozsah teplôt (minimálny) | 330 °C |
| Séria hrotov Hakko | Série HAKKO N61 |
| Rozsah teplôt (maximálny) | 450 °C |
| Tepelná stability ve °C | 5 °C |
| Príkon | 190 W |
| Rozmery | 165 x 244 x 137 mm |
| Hmotnosť | 4.8 Kg |
