Používaný CAD u CNC frézok Technodrill

CNC frézky využívajú softvér Galaad, ktorý je v cene CNC frézky Technodrill.

Galaad 3 je sada 32 bitových programov, ktoré sú určené na inteligentné riadenie CNC strojov, od 1 do 5 osí. Najbežnejšie aplikácie pre Galaad sú 2 ½ D frézovanie, rytie, rezanie, dispenzovanie, "All-in-one", teda „Všetko v jednom“ softvérový koncept, sa integruje do uceleného softvéru. Galaad softvér je k dispozícii v angličtine, francúzštine, nemčine a taliančine.

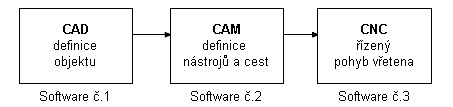

Od návrhu objektu, jeho spracovanie obvykle zahŕňa nasledujúce tri kroky: návrh obejktu pomocou 2D, 2 ½ D alebo 3D CAD softvér (Computer Aided Design), kde konštruktér vytvorí návrh objektu a následný dáta, ktoré obsahujú geometrické informácie, napríklad podľa HPGL, DXF alebo v inom formáte, potom nasleduje definovanie nástrojov a pohyb vretena. Tento proces prebieha CAM softvéru (Computer Aided Manufacturing), ktorý generuje trajektórie nástroja frézy, spravidla podľa ISO G-code tvaru. Posledná operácia je riadenie CNC (elektronický Numerické Control) pre pohon stroja (sústruh alebo fréza), ktorý bude obrábať finálny tvar.

Pozn.: Softvér č.1 až č.3 je rôzny softvér používaný v praxi.

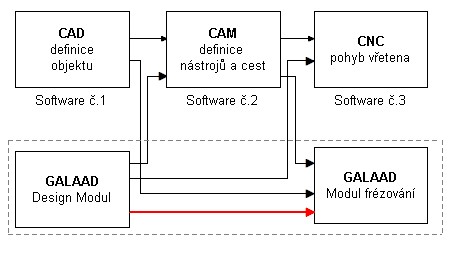

Softvér Galaad kombinuje tieto tri softvéry do jedného softvéru. Vzhľadom na to, že Galand má integrovaný špeciálny konštrukčný modul, ktorý už poskytuje dráhy nástroje funkcie, umožňuje užívateľovi nastaviť výrobné operácie veľmi skoro. Odkaz na strojný proces je okamžitý a nevyžaduje ďalšie spracovanie čiastkových súborov z konštrukčného modulu. Jednoduchým kliknutím myši spustí proces a softvér Galaad poháňa stroj priamo.

Galaad je úplne otvoreným softvérom a nie je nutné brzdiť konštrukčný a výrobný proces, pretože je možné nahradiť akýkoľvek externý softvér v konkrétnom kľúčovom bode. Napríklad sa môže byť celý dizajn robený pod alternatívnymi konštrukčnými modulmi CAD alebo CAM súbormi, av záverečnej fáze dáta prevedené do Galandu. Tiež hlavný návrhový modul Galladu môže volať priamo externý ovládač na dialóg so strojom, a to aj bez súborových manipulácií.

Galaad nie je 3D CAD softvér a neumožňuje užívateľovi vytvoriť 3D obrobky. Galaad však obsahuje mnoho 3D funkcií. Najmä pokročilú 3D wiremesh (drôtený model) na vytvorenie alebo projekciu, bendings a ďalších priestorov manipulácií. 2 ½ D konštrukčné funkcie sú priamo spojené s frézovaním a preto zahŕňajú funkcie pre kontrolu, hĺbky, vŕtacie a frézovacie rýchlosti, výmeny nástrojov, atď.

Galaad má veľký úspech z jeho prekvapivo jednoduchého použitia, čo neznamená, že neponúka pokročilé funkcie. Bol prijatý úspešne absolútnymi počítačovými začiatočníkmi a tiež CAD/CAM odborníkov. Ak chcete definovať Galaad čo najjednoduchšie, kľúčové slová sú: intuitívne, jednoduché, silný, prispôsobivý, integrovaný.

Licencia Galaad umožňuje prístup do všetkých modulov bez obmedzenia. Jednotlivé licencie na frézovanie a programovanie moduly samostatne je možné zakúpiť samostatne za nižšiu cenu, s možnosťou upgradovať neskôr. 3D riadenie modulu je možné zakúpiť aj samostatne. K CNC frézke sa dodáva kompletná sada modulov.

2 ½ D frézovanie (Modul Galand):
Hlavným modulom je vlastný Galaad program. Ten umožňuje užívateľovi navrhnúť 2 ½ D obrobky, ktoré sú potom opracované priamo obrábaním modulu. Všetky pokročilé funkcie určené pre návrh podpory sú ľahko prístupné. Galaad môže vytvoriť cestu obrábania v troch osiach. Pracovná plocha a CNC obrábacie nastavenia sú kontrolované z tohto modulu.

2D ½ riadenie (Modul Lancelot):
Návrhový modul má integrovaný driver pre riadenie CNC frézky a ten sa nazýva Lancelot. Lancelot je spúšťaný priamo z modulu CAD, umožňuje užívateľovi riadiť parameter obrábania (nástroj sekvencie, frézovanie a dokončovanie, merítka, filtre, opakované cykly, obnovenie, delenie, atď.). Nastavenie obrobku pomocou intuitívneho panelu, ktorý obsahuje ručný pohon, automatizovanú výmenu nástroja, a dohliada na obrábanie, zatiaľ čo užívateľ môže mať ovládanie myšou. Tento modul je možné použiť samostatne s vlastnými funkciami importu, alebo priamo z externého CAD systému, ktorý môže exportovať cesty nástroja. Môže riadiť tri osi XYZ alebo XAZ (valcové obrábanie) a dokonca aj riadiť orientáciu čepieľok v 3. alebo 4. osách.

3D riadenie (Modul Kay):
Špeciálny modul Kay je nezávislý 3D program. To môže využiť dáta ISO, Isel-NCP alebo Mastercam-NCI súbory a riadiť automatické obrábanie od 3 do 5 osí. Integruje bežné funkcie pre ručné zadanie parametrov a pokročilý strojný výber parametrov. Tento modul môže byť volaný priamo CAD softvér, ktorý môže exportovať 3D dráhy nástroja. Jeho cena je pomerne nízka a je možné zakúpiť samostatne.

Sústruženie (Modul Gawain):
Gawain je modul pre neindexované sústruženie, funguje na princípe jednoduchého dvoch osového sústruženia. Parametre sústruženia sú nezávislé a môžu koexistovať s frézovacími parametrami. Tento modul sa otočil ešte často používajú modelárov na pasívne sústruhu sa pripojiť na ich frézovací stôl kombinovať frézovanie a sústruženie na jednom stroji s nízkymi nákladmi.

Programovanie (Modul Kynon):
Kynon programovací modul umožňuje užívateľovi vytvoriť cestu od jednoduchých pohybových príkazov na stroji (1 až 5 osí) so vstupom a výstupom, časovače, čítače, opakované slučky alebo užívateľské akcie. Je možné definovať makrá so súradnicami a hierarchiou, alebo sú priamo externé grafické súbory. Tento softvér je určený najmä používateľom, ktorí potrebujú vytvárať multi-osi cesty s správu udalostí. Samozrejme, že tento modul použije opakovane akúkoľvek cestu, ktoré boli navrhnuté s Galaad.

PCB frézovanie (Modul Percival):
Percival Modul je schopný otvoriť Gerber dáta, RS274-X a Excellon súbory. Tento softvér počíta cesty a plôšky v závislosti od nástrojov, ktoré sa používajú, a tiež kruhové vŕtanie otvorov pre vývodové súčiastky.

ISO Editace (Modul Owein):
Oweine je ISO / NKM textový editor, ktorý zobrazuje niekoľko pohľadov na upravené cesty v reálnom čase, s aktuálnym riadku zvýraznenia a okamžité správy textových zmien. Môže byť použitý ako prevodník medzi NCI, NCP a ISO formátu.
