Popis elektrických momentových skrutkovačov HIOS
Špecifikácia elektrických momentových skrutkovačov Hios
Základné a najdôležitejšie rozlíšenie elektrických momentových skrutkovačov Hios je na komutátorové a bezkomutátorové skrutkovače:
| Komutátorové skrutkovače | Bezkomutátorové skrutkovače |
|---|---|
|
Sú poháňané klasickým motorom s uhlíkovými kefkami, ktoré je možné vymieňať. Výhody:
|
Sú poháňané bezkomutátorovým motorom bez uhlíkových kefiek. Výhody:
Bezkomutátorové skrutkovače nie sú zdrojom prachu z uhlíkovej kefy, preto sú vhodné do čistých priestorov (clean rooms), kde je nežiaduca statická elektrina. |
|
Hios komutátorové skrutkovače: |
Hios bezkomutátorové skrutkovače: |

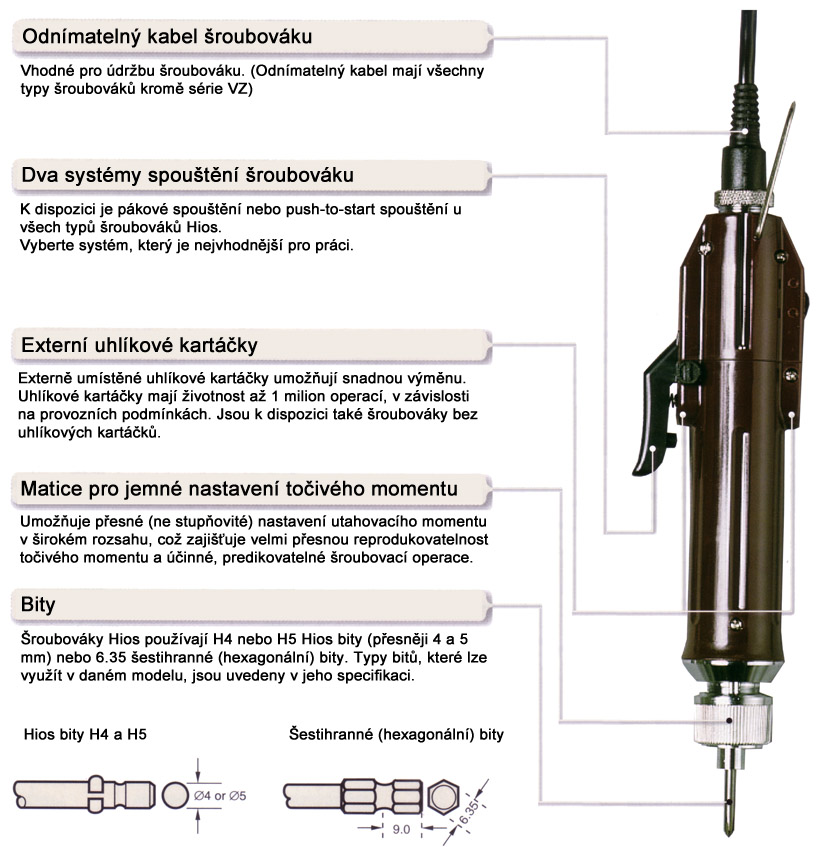

Komutátorové skrutkovače Hios

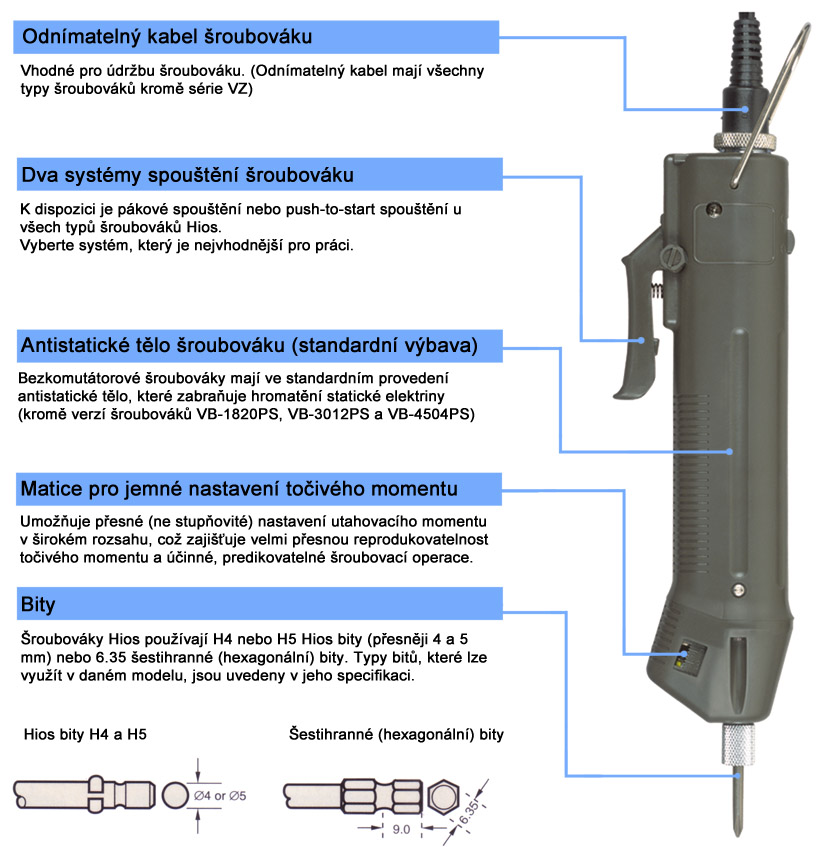

Bezkomutátorové skrutkovače Hios
Varianty elektrických momentových skrutkovačov Hios

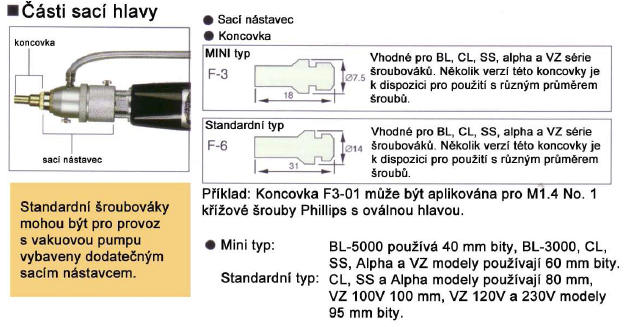

Elektrický momentový skrutkovač s vákuovou pumpou
BL, CL, SS, Alpha a VZ série skrutkovačov môžu byť vybavené sacou hlavou, ktorá drží skrutky na nástavci a umožňuje tak operátorovi vyzdvihnúť ho samotným nástrojom. Mení sa tak na efektívne a úsporné zariadenie, ktoré pracuje s akýmkoľvek typom skrutky. Sacie hlavy možno použiť aj na odstránenie jemných častíc generovaných skrutkovacím procesom.
ESD / antistatický elektrický momentový skrutkovač
Donedávna využívali montážne linky na redukciu statickej elektriny uzemnenie pripojené k nástavcu elektrických skrutkovačov, avšak aj tento postup neznamenal vylúčenie nahromadenej statickej elektriny na samotnom nástroji. Vzhľadom na to, že sa skrutkovače zmenšujú a na ich výrobu sa používajú predovšetkým plastové materiály, objavujú sa pri výrobe stále častejšie elektrostatické výboje. ESD série skrutkovačov zabraňujú týmto výbojom použitím antistatických plastových materiálov. Sú vhodné na montáž zariadení z počítačových periférií, ktoré sú mimoriadne citlivé na statickú elektrinu.
Antistatické plastové materiály používané pri výrobe tela skrutkovačov, prepínača, páky a napájacieho kábla slúžia na ochranu pred hromadením elektrostatického nábíjača. Povrchový odpor: 104 Ω.
ESD / antistatický elektrický momentový skrutkovač vhodný do čistých priestorov (clean rooms)
Skrutkovače určené pre Clean room sú vybavené vákuovou pumpou a sacou hlavou, čím zaisťujú úplné odstránenie jemných častíc vytváraných pri procese skrutkovania. Vákuová pumpa je pre ľahkú údržbu samostatná.
Antistatické plastové materiály používané pri výrobe tela skrutkovača, prepínača, páky a napájacieho kábla slúžia na ochranu pred elektrostatickým výbojom. Matica na nastavenie krútiaceho momentu je z nerezovej ocele a sacia hlava je galvanicky ošetrená metódou Kanigen pre ochranu pred hromadením elektrostatického náboja.
Vhodné pre použitie podľa noriem Clean room Trieda 100 (Fe.STD.209E). Ďalšie varianty vhodné do Clean room sú skrutkovače s vákuovou pumpou priamo do Clean room (Q-CR) alebo antistatické skrutkovače s vákuovou pumpou (Q-ESD). Prípadné otázky adresujte na svojho predajcu Hios produktov.
Bezhlučný variant skrutkovača
Bezhlučný variant znižuje elektrický hluk generovaný skrutkovačom. Všetky modely BL, alpha a SS série už obsahujú tento variant v štandarde.
Pištoľový typ skrutkovača
Optimálny skrutkovač pre bočné operácie skrutkovania. Pištoľové modely majú k dispozícii bezhlučné verzie.
Q - vákuový typ
ESD - ESD / antistatický typ
Q-CR-ESD - vákuový ESD / antistatický typ vhodný do clean room
NL - bezhlučný typ
OPC - typ s počítadlom skrutiek
| Skrutkovač | Q | ESD | Q-CR-ESD | NL | OPC |
|---|---|---|---|---|---|
| Alpha-4500 / Alpha-4500 PS | • / • | • / • | • / - | v štandarde | - / - |
| Alpha-5000 / Alpha-5000 PS | • / • | • / • | • / - | v štandarde | - / - |
| Alpha-6500 / Alpha-6500 PS | • / • | • / • | • / • | v štandarde | - / - |
| BL-2000 | - | • | • | - | • |
| BL-3000 / BL-3000 PS | • / • | • / • | • / • | - / - | • / • |
| BL-5000 / BL-5000 PS | • / • | • / • | • / • | - / - | • / • |
| BL-5000-15 / BL-5000-15 PS | • / • | • / • | • / • | - / - | • / • |
| BL-5000-20 / BL-5000-20 PS | • / • | • / • | • / • | - / - | • / • |
| BL-5020 / BL-5020 PS | • / • | - / - | - / - | - / - | • / • |
| BL-7000 / BL-7000 PS | • / • | • / • | • / • | - / - | • / • |
| BL-7000HT / BL-7000HT PS | • / • | • / • | • / • | - / - | • / • |
| BL-7000-20 / BL-7000-20 PS | • / • | • / • | • / • | - / - | • / • |
| CL-2000 | • | • | - | v štandarde | - |
| CL-3000 / CL-3000 PS | • / • | • / • | • / - | • / • | - / - |
| CL-4000 / CL-4000 PS | • / • | • / • | • / - | • / • | - / - |
| CL-6000 / CL-6000 PS | • / • | • / • | • / • | • / • | - / - |
| CL-6500 / CL-6500 PS | • / • | • / • | • / • | • / • | - / - |
| CL-7000 / CL-7000 PS | • / • | • / • | • / • | • / • | - / - |
| CL-9000 | - | - | - | • | - |
| PG-3000 | - | - | - | - | - |
| PG-5000 | - | - | - | - | - |
| PG-7000 | - | - | - | - | - |
| SS-2000 | • | • | - | v štandarde | - |
| SS-3000 / SS-3000 PS | • / • | • / • | • / - | v štandarde | - / - |
| SS-4000 / SS-4000 PS | • / • | • / • | • / - | v štandarde | - / - |
| SS-6500 | • | • | • | v štandarde | - / - |
| SS-7000 | • | • | • | v štandarde | - / - |
| VB-1510 / VB-1510 PS | - / - | - / - | - / - | - / - | • / • |
| VB-1510-18 / VB-1510 PS | - / - | - / - | - / - | - / - | • / • |
| VB-1820 / VB-1820 PS | • / • | - / - | - / - | - / - | • / • |
| VB-3012 / VB-3012 PS | • / • | - / - | - / - | - / - | • / • |
| VB-4504 / VB-4504 PS | • / • | - / - | - / - | - / - | • / • |
| VB-4504 PS se stojanem | - / - | - / - | - / - | - / - | • / • |
| VZ-1812 / VZ-1812 PS | • / • | - / - | - / - | - / - | - / - |
