Konfigurácia osadzovacieho automatu SMD M70
Dátum: 12.08.2014
|
Kategória: Odborné vysvetlivky k produktom
| Osadzovací automat SMD M70 Mechatronika umožňuje osadiť DPS širokou škálou SMD. Páskové a tyčové podávače SMD je možné výhodne a flexibilne meniť. Nasledujú príklady konfigurácie osadzovacieho automatu SMD M70 Mechatronika. |
 |
| Konfigurácia A | Konfigurácia B |
| Príklad konfigurácie prevažne s páskovými podávačmi SMD. | Príklad konfigurácie páskových a tyčových podávačov SMD. |
 |
 |
|

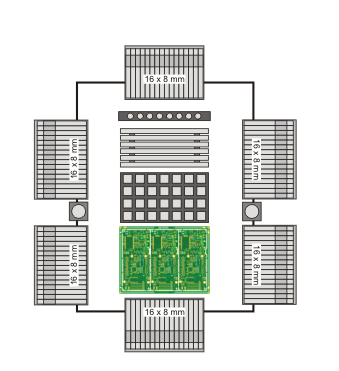

Konfigurácia A:
|

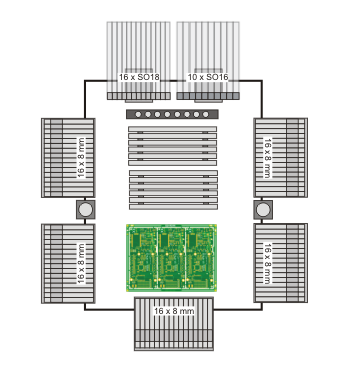

Konfigurácia B:
|
|

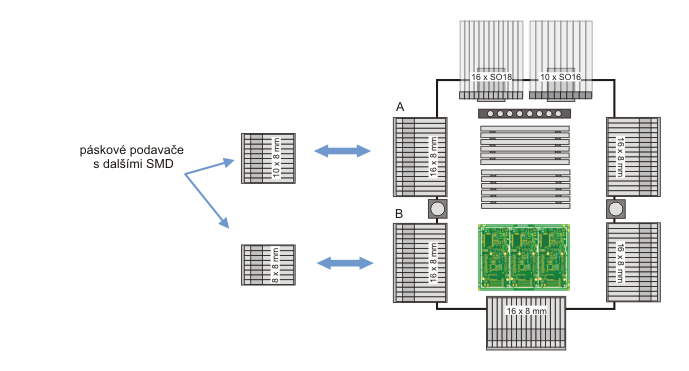

Konfigurácia C V prípadoch, keď nám nestačia vyhranené pozície pre podávače, je možné meniť podávače počas osadzovania SMD. Cena jedného páskového podávača je veľmi nízka, a preto je výhodné mať v zásobe ďalšie bloky multipáskových podávačov. Multi-páskové podávače A a B sa zamenia počas osadzovania za iné multi-páskové podávače. V ponuke sú podávače 8x8mm a 10x8mm za veľmi nízku cenu. Týmto spôsobom môžeme kapacitu bez problémov navyšovať. |
|
 |
|

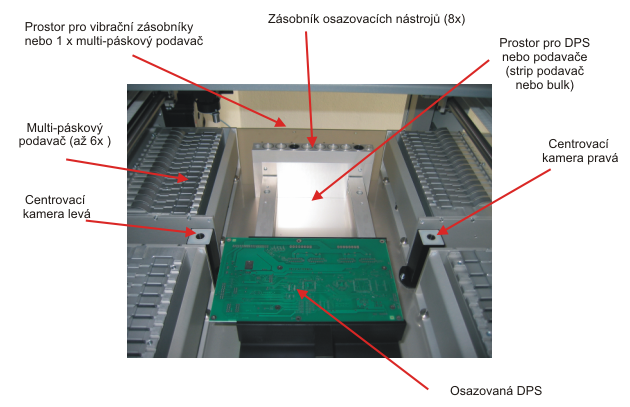

| Popis osadzovacieho priestoru automatu M70 | |
 |
|
 |
|
