Konfigurácia osadzovacieho automatu SMD M10V

Dátum: 12.08.2014

Kategória: Odborné vysvetlivky k produktom

Prehľad konfigurácie osadzovacieho automatu SMD M10V. Osadzovací automat M10V je automat určený pre prototypy a krátke série. Zvlášť je výhodný pre záujemcov, ktorí chcú začať seriózne pracovať so SMD.

Osadzovací automat SMD M10V Mechatronika je vynikajúci model pre prototypy a krátke série SMD. Cena osadzovacieho automatu M10V Mechatronika je porovnateľná s cenou osadzovacích manupulátorov SMD.

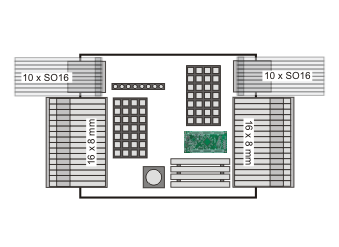

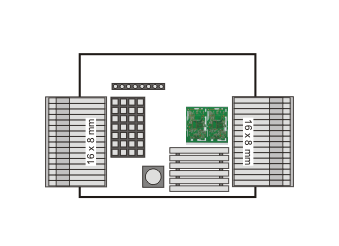

Konfigurácia A Príklad bežnej konfigurácie s páskovými, bulk a strip podávačmi. Konfigurácia je typická pre DPS s menším počtom typov SMD.	Konfigurácia B Príklad kombinovanej konfigurácie s páskovými, tyčovými, bulk a strip podávačmi.

Príklad konfigurácie: páskové podávače: 32x8mm bulk podávač: 1x strip podávača (krátke pásky SMD): 5x	Príklad konfigurácie: páskové podávače: 32x8mm tyčové podávače: 20xSO16 bulk podávača: 2x strip podávača (krátke pásky SMD): 4x

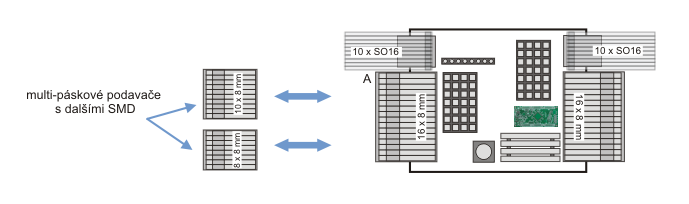

Konfigurácia C V prípadoch, keď nestačí štandardná pozícia podávačov SMD, je možné jednotlivé podávače meniť počas vlastného osadzovania SMD. Osadzovací automat M10V Mechatronika je ideálny pre krátke série s vysokým počtom typov SMD. Pomer ceny a výkonu jedného páskového podávača je natoľko priaznivá, že je možné si zakúpiť niekoľko multipáskových podávačov aj mimo štandardnej pozície automatu.

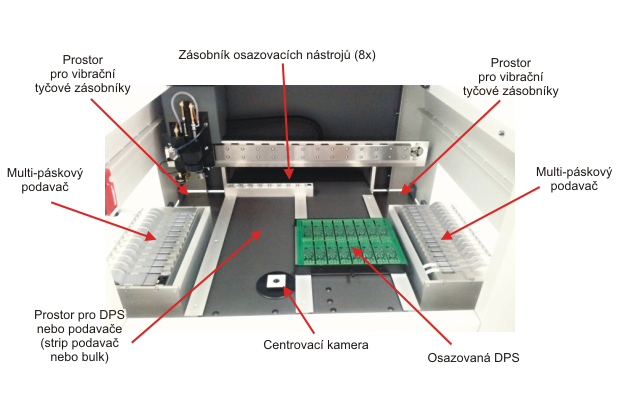

Popis osadzovacieho priestoru automatu M10V
