Vrták na DPS UX42S, OD: 0,20 mm, L2: 4,0mm
Obj. číslo:
106300037
Výrobca:
Kategória:
Dostupnosť:
1 - 2 týždne
tovar naskladníme zvyčajne do dvoch týždňov od dátumu objednania
předchozí
další
Vrták na DPS UX42S, OD: 0,20 mm, L2: 4,0mm
Vrták na DPS UX42S, OD: 0,20 mm, L2: 4,0mm
Vrták na DPS UX42S, OD: 0,20 mm, L2: 4,0mm
Varianty produktu
Technický list
Popis
- Vysoko kvalitný vrták na DPS.
- Vyrobený z karbidu volfrámu, s oceľovým driekom.
- Špeciálny dizajn reznej časti (podseknutie / undercut).
- Používa sa pre viacvrstvové dosky plošných spojov, lamináty s výplňou a pre vysoké TG a BT živice.
- Navrhnutý predovšetkým pre vŕtacie vretená s vysokým počtom otáčok> 200 000 ot./min.
- Vyniká skvelým odstraňovaním pilín, extrémne nízkym praskaním a vylepšenými hodnotami vychyľovanie drieku.
- Veľmi silná geometrie.

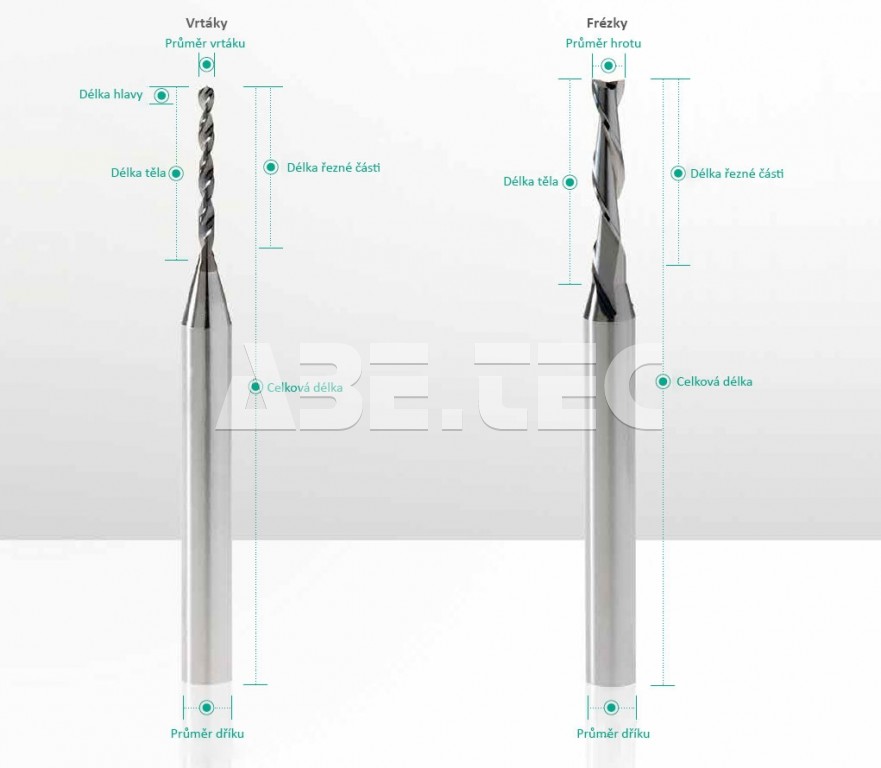

Technické parametre:
- Priemer drieku D: 3,175 mm.
- Priemer vrtáka d: 0,20 mm.
- Celková dĺžka vrtáka: L1: 38,1 mm.
- Dĺžka reznej časti L2: 4,0 mm.

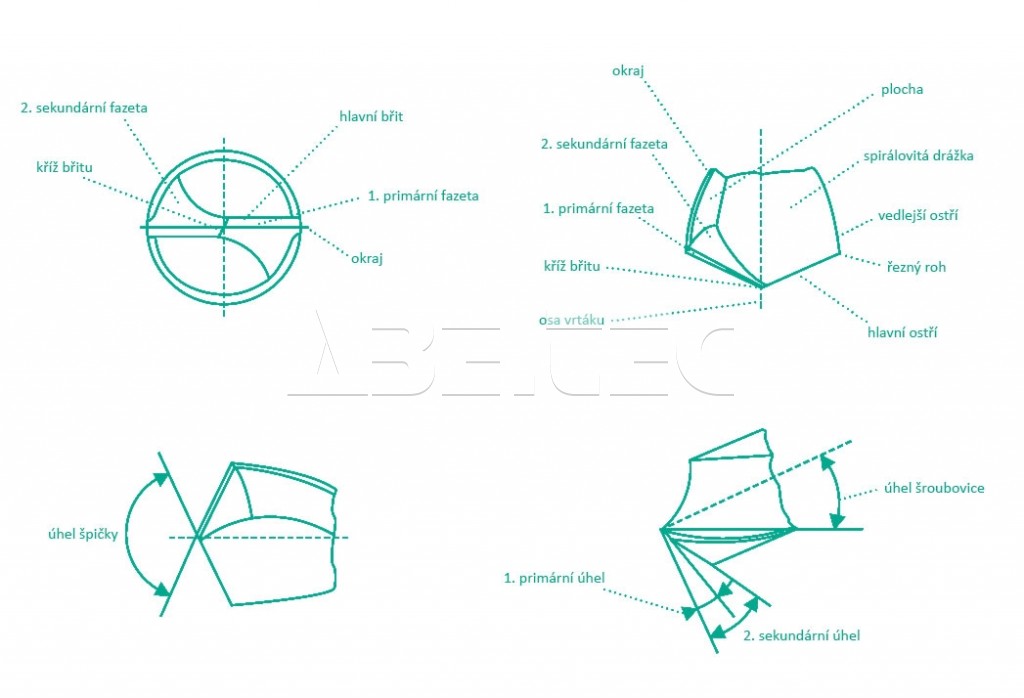

- Uhol špičky δ: 15 ° ± 1 °.
- Primárne uhol α1: 15 ° ± 1 °.
- Sekundárny uhol α2: 30 ° ± 2 °.
Všeobecné tolerancie vrtákov Kemmer
| Priemer | < 2,0 mm | 2,0 - 3,175 mm | > 3,175 | ||
|---|---|---|---|---|---|
| Priemer drieku | D | 3,175 mm | - 0,002 mm / - 0,005 mm | -0,001 mm / -0,008 mm | |
| Nominálny priemer | d | 0 / -0,005 mm | 0 / -0,006 mm | 0 / -0,007 mm | |
| Celková dĺžka | L1 | 38,1 mm | +0,1 mm / -0,1 mm | +0,1 mm / -0,20 mm | |
| Dĺžka rezné plochy | LN | +0,2 mm / -0 mm | +0,2 mm / -0,20 mm | ||
| Dĺžka tela | LN | +0,2 mm / -0 mm | +0,2 mm / -0,20 mm | ||
| Dĺžka reliéfu | LN | +0,2 mm / -0 mm | +0,2 mm / -0,20 mm | ||
| Uhol špičky | δ | 15° ± 1° (varianta LX30S 150° ± 2°) | 165° ± 2° | ||
| Primárny uhol | α1 | 15° ± 1° (alternativně 12°± 1°) | 10°± 2° | ||
| Sekundárny uhol | α2 | 30° ± 2° | 30° ± 2° | ||
Aplikácia technológie vŕtania
| Typ vrtáka | Funkcia geometrie* | Priemer | Materiál DPS | ||
|---|---|---|---|---|---|
| SX30 | E | 0,50 - 3,0 mm | CEM3, FR2, FR3, FR4, ML 4 vrstvové, PTFE | ||
| SD30 | E | 3,05 - 6,50 mm | všetky | ||
| UX30 | E | 0,85 - 2,00 mm | FR4, ML 4 vrstvové, Aramid | ||
| SX35 | M | 0,10 - 0,50 mm | ML > 4 vrstvové, Polyimid, vysoká TG pryskyřice | ||
| MU42 | S | 0,15 - 0,45 mm | ML > 4 vrstvové, lamináty s výplňou, ohebná-pevná ML | ||
| UX40 | S | 0,15 - 0,50 mm | ML > 4 vrstvové, Polyimid, vysoká TG a BT živice, lamináty s výplňou | ||
| UX42 | S | 0,15 - 0,80 mm | ML > 4 vrstvové, Polyimid, vysoká TG a BT živice, lamináty s výplňou | ||
| LX30 | S | 0,50 - 2,00 mm | všetky | ||
| mikrovrtáky | M | 0,025 - 0,0095 mm | všetky | ||
| blind via vrtáky | M | 0,15 - 1,20 mm | všetky | ||
* E - elastic, M - medium, S - strong
Obsah balenia
Vrták na DPS UX42S, Ød:0,20mm, L2:4,0mm
Technické dáta (8)
Technické dáta na porovnanie Vrták na DPS UX42S, OD: 0,20 mm, L2: 4,0mm
| Názov parametra | Hodnota |
|---|---|
| Priemer | 0.20 mm |
| Dĺžka hrotu | 0.40 mm |
| Délka | 38.1 mm |
| Materiál | karbid wolframu |
| Uhol skosenia hrotu | 15 ° |
| Farebný krúžok | ne |
| Výrobca | Kemmer |
| Obsah balenia | 1 ks |
