Vrták na DPS LX30S, pre dlhé otvory, Ød:1,40mm, L2:8,5mm

Obj. číslo:

106300177

Výrobca:

Kategória:

Vrtáky

Dostupnosť:

1 - 2 týždne

tovar naskladníme zvyčajne do dvoch týždňov od dátumu objednania

předchozí

Vrták na DPS LX30S, pre dlhé otvory, Ød:1,40mm, L2:8,5mm

další Vrták na DPS LX30S, pre dlhé otvory, Ød:1,40mm, L2:8,5mm Vrták na DPS LX30S, pre dlhé otvory, Ød:1,40mm, L2:8,5mm Vrták na DPS LX30S, pre dlhé otvory, Ød:1,40mm, L2:8,5mm

Varianty produktu
Technický list

◄ ►

Vysoko kvalitný vrták na DPS.
Vyrobený z karbidu volfrámu, s oceľovým driekom.
Navrhnutý pre vŕtanie dlhých otvorov do DPS.
Vynikajúci pre výrobu presných a dlhých otvorov (slotov).

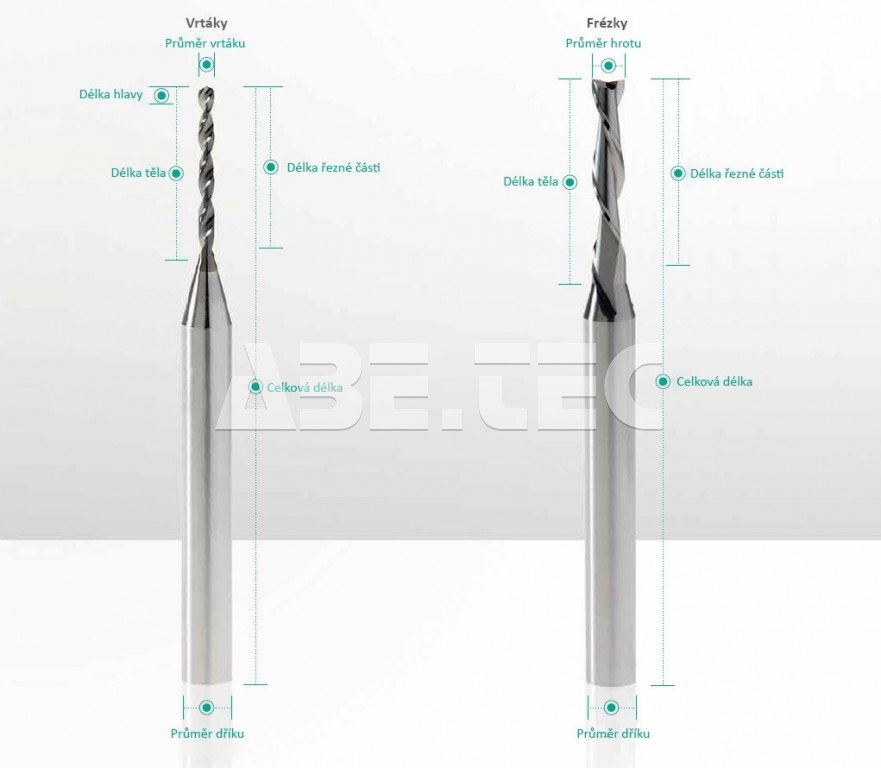

Technické parametre:

Priemer drieku D: 3,175 mm.
Priemer vrtáka d: 1,40 mm.
Celková dĺžka vrtáka: L₁: 38,1 mm.
Dĺžka reznej časti L₂: 8,5 mm.

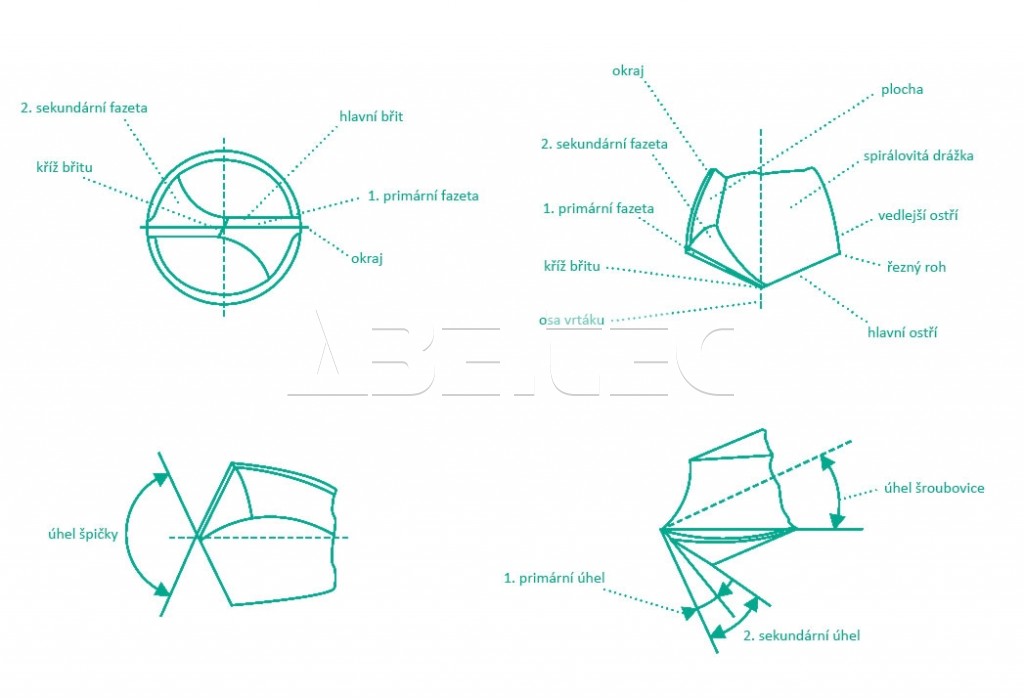

Uhol špičky δ: 150° ± 2 °.
Primárne uhol α₁: 15 ° ± 1 °.
Sekundárny uhol α₂: 30 ° ± 2 °.

Všeobecné tolerancie vrtákov Kemmer

Priemer			< 2,0 mm	2,0 - 3,175 mm	> 3,175
Priemer drieku	D	3,175 mm	- 0,002 mm / - 0,005 mm		-0,001 mm / -0,008 mm
Nominálny priemer	d		0 / -0,005 mm	0 / -0,006 mm	0 / -0,007 mm
Celková dĺžka	L₁	38,1 mm	+0,1 mm / -0,1 mm		+0,1 mm / -0,20 mm
Dĺžka rezné plochy	L_N		+0,2 mm / -0 mm		+0,2 mm / -0,20 mm
Dĺžka tela	L_N		+0,2 mm / -0 mm		+0,2 mm / -0,20 mm
Dĺžka reliéfu	L_N		+0,2 mm / -0 mm		+0,2 mm / -0,20 mm
Uhol špičky	δ		15° ± 1° (varianta LX30S 150° ± 2°)		165° ± 2°
Primárny uhol	α₁		15° ± 1° (alternativně 12°± 1°)		10°± 2°
Sekundárny uhol	α₂		30° ± 2°		30° ± 2°

Aplikácia technológie vŕtania

Typ vrtáka	Funkcia geometrie*			Priemer	Materiál DPS
SX30	E			0,50 - 3,0 mm	CEM3, FR2, FR3, FR4, ML 4 vrstvové, PTFE
SD30	E			3,05 - 6,50 mm	všetky
UX30	E			0,85 - 2,00 mm	FR4, ML 4 vrstvové, Aramid
SX35		M		0,10 - 0,50 mm	ML > 4 vrstvové, Polyimid, vysoká TG pryskyřice
MU42			S	0,15 - 0,45 mm	ML > 4 vrstvové, lamináty s výplňou, ohebná-pevná ML
UX40			S	0,15 - 0,50 mm	ML > 4 vrstvové, Polyimid, vysoká TG a BT živice, lamináty s výplňou
UX42			S	0,15 - 0,80 mm	ML > 4 vrstvové, Polyimid, vysoká TG a BT živice, lamináty s výplňou
LX30			S	0,50 - 2,00 mm	všetky
mikrovrtáky		M		0,025 - 0,0095 mm	všetky
blind via vrtáky		M		0,15 - 1,20 mm	všetky
