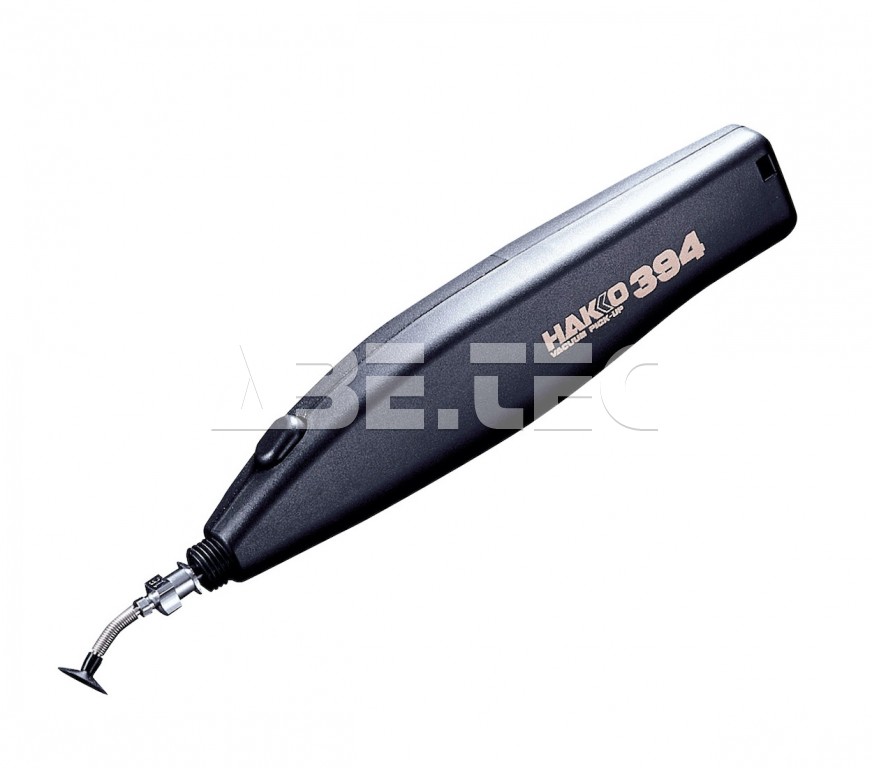

Vákuová pinzeta Hakko 394 ESD

• Vysoko výkonná ESD vákuová pinzeta.
• Batériovo napájaný vákuový nástroj s vstavanou vákuovou pumpou.
• Maximálna kapacita sania je 1,18 N (120 gf).
• Vyrobená z antistatického materiálu.
• Pinzeta obsahu malú vývevu, ktorá zaisťuje sania.
• Napájanie 2ks AAA batérie.
• Hmotnosť len 40g (bez batérií a prísaviek).

Akumulátorový nástroj s vákuovým nasávaním

• Ultra kompaktný, vysoko výkonná pumpa bez nutnosti napájacieho kábla či vzduchovej trubice.
• Kontinuálne odsávanie umožňujúca ľahkú manipuláciu s predmetmi.
• Mäkký dotykový spínač.
• Páperový typ tela sa ľahko zmestí do ruky.
• ESD / antistatické materiály.
• Dýza obsahujúce stopper.

Stopper zabraňuje tomu, aby špička trysky vystrelila podložku, poškodila komponent a spôsobila poruchy sania.

Vhodné aplikácie:

• Práca s polovodičmi.
• Vyzdvihovanie SMD.
• Montáže dosiek plošných spojov.
• Preprava IO, aj.

Nástroj je určený na vyzdvihovanie mikrokomponentov používaných na doskách plošných spojov, a i., Nie k odsávanie prachu. Pri používaní na odsávanie prachu môže dôjsť k poškodeniu pinzety či upchatiu filtrov.

Technická špecifikácia

• Materiál: elektricky vodivý silikónový kaučuk.
• Tepelná odolnosť: max. 150 °C.
• Hodnota odporu: 10⁴ Ω až 10⁶ Ω.
• Napájanie: dve AAA batérie.
• Životnosť batérií: cca. 30 tis. cyklov nasávania (s alkalickými batériami).
• Kapacita sania: max. 1,18 N (120 gf) s podložkou s priemerom 10 mm.
• Rozmery: 130 x 29 x 22 mm.
• Hmotnosť: 43 g.
• Indikácia výmeny podložky: ak sa pri vizální kontrole objavia trhlina či dierka, predmety nemožno efektívne prisať.

Trysky a podložky

Trysky pre samostatné použitie

Tieto dve trysky sú určené pre samostatné použitie bez podložiek.

Kód	Názov / popis	Tvar	Značka	Aplikace
A1164	zahnutá tryska / 0,4 mm (vonkajší priemer 0,7 mm)		22	čipové rezistory a iné malé komponenty
A1198	zahnutá tryska / 0,26 mm (vonkajší priemer 0,5 mm)		25	0603 čipy

Trysky s podložkami

Trysky (nemôžu byť použité samostatne, iba v kombinácii s podložkou):
Kód	A1165				A1486
Názov / popis	zahnutá tryska / 1,1 mm				rovná tryska / 1,1 mm
Vonkajší priemer	1,65 mm				1,65 mm
Tvar
	+				+
Podložky
Kód	A1166	A1312	A1167	A1311	A1166	A1312	A1167	A1311
Priemer	3 mm	5 mm	7 mm	10 mm	3 mm	5 mm	7 mm	10 mm
Tvar
Výkon zdvihu*	cca. 3 gf	-	cca. 18 gf	cca. 40 gf	cca. 3 gf	-	cca. 18 gf	cca. 40 gf
	=		=		=		=
Príklady sád
* výkon, citovaný sa mierne líši v závislosti na povrchu objektu

Použitie a aplikácie

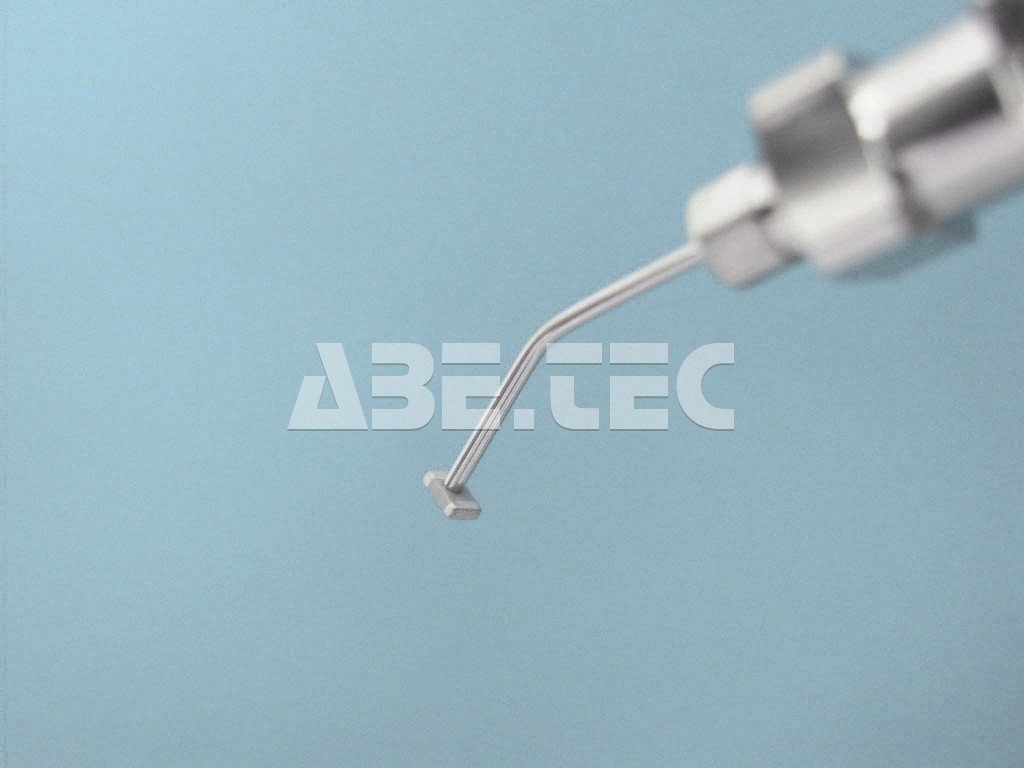

So zahnutými samostatnými tryskami možno odsať komponenty s veľkosťou 0603. Tieto čipové rezistory sú extrémne malé súčiastky, ktoré sú často začlenené do malých zariadení, napr. Mobilov.

Ak sú ručne vyzdvihnuté pomocou pinzety, je vyžadovaná vysoká presnosť a manuálnu zručnosť, aby nedošlo k ich poškodeniu či strate.

Pre HAKKO 394 je k dispozícii veľmi jemná zahnutá tryska s priemerom otvoru 0,26 mm (A1198), ktorá je ideálna pre prácu so súčiastkami o veľkosť 0603. Dýza zaisťuje bezpečné vyzdvihnutie v režime nepretržitého nasávania.

S najvhodnejšie veľkosťou podložky, ktorú si môžete vybrať zo širokej škály nástavcov, vyzdvihnete bezpečne jemné súčiastky aj v tvare gule. Pre HAKKO 394 sú k dispozícii štyri typy podložiek vo veľkostiach 3 mm, 5 mm, 7 mm a 10 mm. Nasávanie môže byť zapnuté napřetržitě a ľahko povedaná tak, že sa podložka prispôsobí veľkosti nasávaného objektu.

Funkcia STOPPER, ktorá je dostupná pri každom použití podložky, zabraňuje poškodeniu vyzdvihovanie súčiastky.
