Vákuová pinzeta Hakko 393 ESD
Obj. číslo:
105000287
Výrobca:
Kategória:
Dostupnosť:
4 týždne
priamy dovoz z Japonska, tovar naskladníme zvyčajne do štyroch týždňov od dátumu objednania
předchozí
další

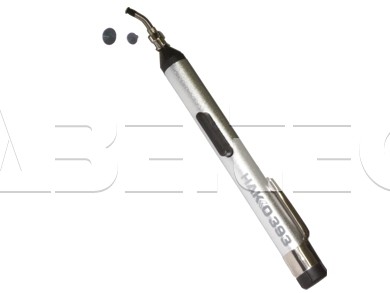

Vakuová pinzeta Hakko 393 ESD

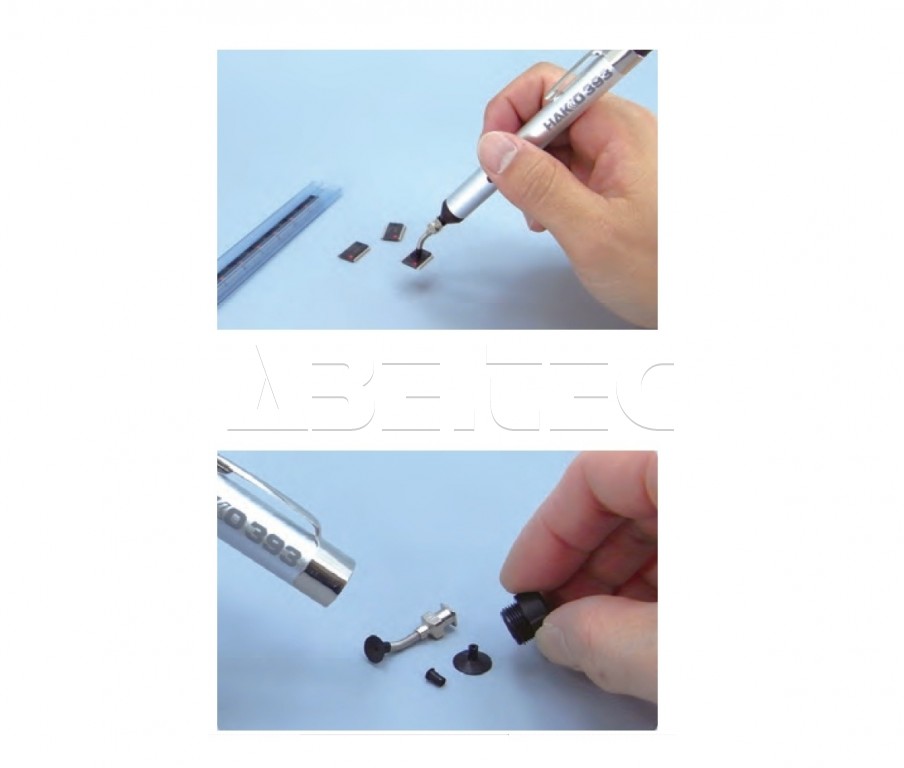

ESD Vákuová pipeta Hakko vo výrobe
ESD Vákuová pipeta Hakko vo výrobe
ESD Vákuová pipeta Hakko 393 s prísavkami
Balenie pipety vrátane prísaviek.
ESD Vákuová pipeta Hakko 393 s prísavkami
Tabuľka parametrov
Varianty produktu
Technický list
Popis
- ESD vákuová pipeta s garantovanými ESD vlastnosťami.
- Max. kapacita je 0,39 N (40 gf).
- Vyrobená z antistatického materiálu.
Prenosný odsávacie nástroj
- Nevyžaduje žiadne napájanie alebo čerpadlo.
- Udrží súčiastku vďaka vákuovému podtlaku.
- Perfektné pre presné práce.
- Určený pre manipuláciu s povrchovými komponentmi, ktoré sú často veľmi tenké alebo nepravidelne tvarované.
- Pre sférické predmety, ktoré nemožno zdvihnú pinzetou.
- Tenké telo pera.
- Zmestí sa do náprsného vrecka a pohodlne sa nosí.
- ESD / antistatické materiály.
Vákuová pinzeta je určená na vysávanie mikrokomponentov používaných na doskách plošných spojov, nie pre absorpciu prachu. Pri používaní k pohlcovaniu prachu môže dôjsť k zaneseniu filtrov.
Technická špecifikácia
- Materiál: elektricky vodivý silikónový kaučuk.
- Odolnosť proti vysokým teplotám: cca. do 150 ° C.
- Hodnota odporu: 104 až 106 Ω.
- Rozmery: ø 13 x 132 mm.
- Hmotnosť: 19 g.
- Indikácia výmeny podložky: ak sa počas vizuálnej kontroly objaví nejaká trhlina alebo diera, predmety nemožno správne nasať.
Použité trysky a podložky
| Trysky (nemôžu byť použité samostatne, iba v kombinácii s podložkou): | ||||||||
|---|---|---|---|---|---|---|---|---|
| Kód | A1165 | A1486 | ||||||
| Názov / popis | zahnutá tryska / 1,1 mm | rovná tryska / 1,1 mm | ||||||
| Vonkajší priemer | 1,65 mm | 1,65 mm | ||||||
| Tvar |
 |
 |
||||||
| + | + | |||||||
| Podložky | ||||||||
| Kód | A1166 | A1312 | A1167 | A1311 | A1166 | A1312 | A1167 | A1311 |
| Priemer | 3 mm | 5 mm | 7 mm | 10 mm | 3 mm | 5 mm | 7 mm | 10 mm |
| Tvar |
 |
|
|
|
||||
| Výkon zdvihu* | cca. 3 gf | - | cca. 18 gf | cca. 40 gf | cca. 3 gf | - | cca. 18 gf | cca. 40 gf |
| = | = | = | = | |||||
| Príklady sád |
 |
 |
 |
 |
||||
| * Výkon už citovaný sa mierne líši v závislosti na povrchu objektu | ||||||||
Obsah balenia
- Vákuová pinzeta HAKKO 393.
- Zahnutá tryska A1165.
-
Podložky (A116, A1167, A1311).
Technické dáta (2)
Technické dáta na porovnanie Vákuová pinzeta Hakko 393 ESD
| Názov parametra | Hodnota |
|---|---|
| Rozmery | ø 13 x 132 mm |
| Hmotnost | 19 g |
Náhradné diely (6)
Tu nájdete voliteľné príslušenstvo, alternatívne a súvisiace produkty pre Vákuová pinzeta Hakko 393 ESD
Zobrazenie:
Obrázkové
Tabuľkové
Zahnutá tryska 1,1 mm A1165
Príslušenstvo k vákuovej pinzete HAKKO 393/394. Zahnutá tryska, w / zátka, priemer 1,1 mm.
Rovná tryska 1,1 mm A1486
Príslušenstvo k vákuovej pinzete HAKKO 393/394. Rovná tryska, w / zátka, priemer 1,1 mm.
Prísavka pre vákuové pipety A1166
Prísavka pre vákuové pipety, priemer 3 mm. Slúži napríklad pre naberanie menších súčiastok a dielikov.
Prísavka pre vákuové pipety A1312
Prísavka pre vákuové pipety, priemer 5 mm. Slúži napríklad pre naberanie menších súčiastok a dielikov.
Prísavka pre vákuové pipety A1167
Prísavka pre vákuové pipety, priemer 7 mm. Slúži napríklad pre naberanie menších súčiastok a dielikov.
Prísavka pre vákuové pipety A1311
Prísavka pre vákuové pipety, priemer 10 mm. Slúži napríklad pre naberanie menších súčiastok a dielikov.
