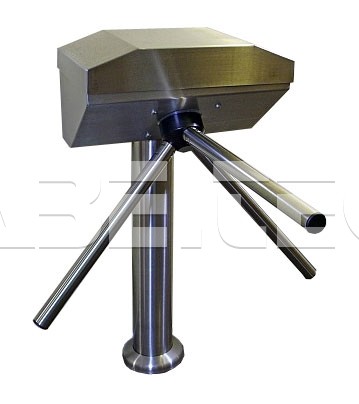

Turniket TRIPOD motorový, so sklopným antipanikom RY-TTM1SA/NNN nerez

• Krátky typ obojsmerného motorového tripodového turniketu pre prístup osôb pod dozorom.
• Telo turniketu tvorí lakovaná alebo nerezová skriňa s odnímateľným uzamykateľným vekom a rúrkový stojan.
• Otočné ramená sú nerezové.
• Turniket je osadený elektromotorickou jednotkou so zamykacím mechanizmom, riadiacou elektronikou a napájacím zdrojom 230V/24V.
• Procesorová elektronika so vstavaným displejom umožňuje pohodlné nakonfigurovanie turniketu pre danú inštaláciu
• Typ RY-TTM1 s antipanikom typu: voľne pretočiteľné ramená turniketu.
• Typ RY-TTM1SA s antipanikom typu: sklopné ramená turniketu.
• Kapacita: 15-30 osôb/min.

Turniket RY-TTM1SA so sklopným antipanikovým zariadením je určený pre komfortné riadenie prístupu osôb do výrobných podnikov, administratívnych budov, voľnočasových centier a pod. Sofistikované riešenie motorového prevodového mechanizmu a elektromagneticky ovládané zamykacie západky, účinné iba pri pokuse o nedovolený priechod turniketom, predstavujú špičkové technické riešenie , vysokú mieru zabezpečenia a nízkonákladovú prevádzku - kľudová spotreba turniketu je pod 5 Watty. Antipaniková funkcia so sklopným ramenom vyhovuje nárokom bezpečnej inštalácie.

Prevedenie

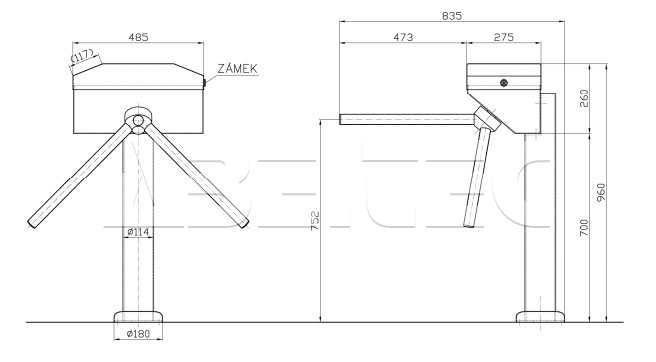

Telo turniketu tvorí robustná skriňa, lakovaná alebo nerezová, obsahujúca kompaktnú elektromotorickú jednotku so zamykacím mechanizmom, riadiacou elektronikou a napájacím zdrojom 24V. Odnímateľné uzamykateľné veko skrine umožňuje dokonalý prístup ku všetkým dielom. Stojan turniketu tvorí rúrka s priemerom 114 mm pripevnená k podlahe prírubou so 4-mi skrutkami. Otočné ramená sú nerezové.

Napájanie

Napájací zdroj 24Vss používa bezpečnostný oddeľovací transformátor 230V/24V/30VA a je možné ho v prípade zvýšených nárokov na bezpečnosť umiestniť mimo skriňu turniketu.

Vlastnosti

Pokojové postavenie ramien turniketu je polohované elektromotorom s inkrementálnym snímačom polohy. Turniket je možné prevádzkovať v oboch smeroch prostredníctvom oddelených elektrických vstupov. Po aktivácii niektorého vstupu sa rotor turniketu pootočí cca o 5 stupňov a po vstupe osoby a zatlačení na rameno turniketu nastane dokončenie otočenia o 120 °. Procesorové riadenie s pohodlným servisným vstavaným displejom dovoľuje nastavenie komfortného režimu turniketu šitého na mieru danej inštalácii: nastavenie rýchlosti pohybu, časové nastavenie zatvorenia po neuskutočnenom priechode, programovanie releových indikačných výstupov.

Sila otáčania rotora je nastavená s ohľadom na vylúčenie úrazu osôb, antipaniková funkcia voľne otočného rotora je integrovaná v koncepcii turniketu. Obnovenie funkcie turniketu po antipanikovom sklopení ramena (povelom alebo výpadkom 230V) je automatické. Zariadenie môže pracovať vo vonkajších podmienkach, ale hľadiska komfortu priechodu sa neodporúča vystavovať ho priamemu dažďu.

Ako ovládacie prvky je možné použiť napr. kartové snímače, mincové a žetónové automaty, lístkové systémy.

Inštalácia

Stredový stojan turniketu je otvormi v základni pripevnený k podlahe pomocou bežných závitových kotiev fixovaných v podklade najlepšie dvojzložkovým tmelom. Elektrická inštalácia spočíva v prívode napájacej siete 230 V a ovládacej kabeláže podlahou do stredu nohy turniketu.
