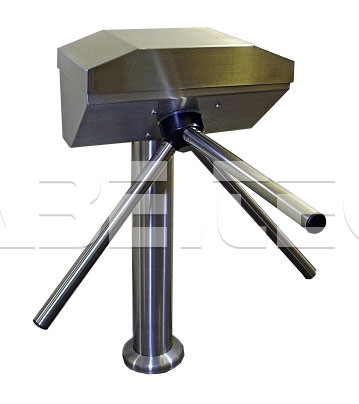

Turniket TRIPOD motorový RY-TTM1/NNN nerez

• Krátky typ obojsmerného motorového tripodového turniketu pre prístup osôb pod dozorom.
• Telo turniketu tvorí lakovaná alebo nerezová skriňa s odnímateľným uzamykateľným vekom a rúrkový stojan.
• Otočné ramená sú nerezové.
• Turniket je osadený elektromotorickou jednotkou so zamykacím mechanizmom, riadiacou elektronikou a napájacím zdrojom 230V/24V.
• Procesorová elektronika so vstavaným displejom umožňuje pohodlné nakonfigurovanie turniketu pre danú inštaláciu.
• Typ RY-TTM1 s antipanikom typu: voľne pretočiteľné ramená turniketu.
• Typ RY-TTM1SA s antipanikom typu: sklopné ramená turniketu.
• Kapacita 15-30 osôb/min.

Turniket RY-TTM1 je spoľahlivé zariadenie pre komfortné riadenie prístupu osôb do výrobných podnikov, administratívnych budov, voľnočasových centier a pod. Sofistikované riešenie motorového prevodového mechanizmu a elektromagneticky ovládané zamykacie západky, účinné iba pri pokuse o nedovolený priechod turniketom, predstavujú špičkové technické riešenie, vysokú mieru zabezpečenie a nízkonákladová prevádzka - kľudová spotreba turniketu je pod 5 watmi. Elegantný dizajn, solídne materiálové prevedenie a spoľahlivosť sú hlavnými atribútmi zariadenia.

Prevedenie

Telo turniketu tvorí robustná skriňa, nerezová, obsahujúca kompaktnú elektromotorickú jednotku so zamykacím mechanizmom, riadiacou elektronikou a napájacím zdrojom 24V. Odnímateľné uzamykateľné veko skrine umožňuje dokonalý prístup ku všetkým dielom. Stojan turniketu tvorí rúrka s priemerom 114 mm pripevnená k podlahe prírubou so štyrmi skrutkami. Otočné ramená sú nerezové.

Napájanie

Napájací zdroj 24Vss používa bezpečnostný oddeľovací transformátor 230V/24V/30VA a je možné ho v prípade zvýšených nárokov na bezpečnosť umiestniť mimo skriňu turniketu.

Vlastnosti

Pokojové postavenie ramien turniketu je polohované elektromotorom s inkrementálnym snímačom polohy. Turniket je možné prevádzkovať v oboch smeroch prostredníctvom oddelených elektrických vstupov. Po aktivácii niektorého vstupu sa rotor turniketu pootočí cca o 5 stupňov a po vstupe osoby a zatlačení na rameno turniketu nastane dokončenie otočenia o 120 °. Procesorové riadenie s pohodlným servisným vstavaným displejom dovoľuje nastavenie komfortného režimu turniketu šitého na mieru danej inštalácii: nastavenie rýchlosti pohybu, časové nastavenie zatvorenia po neuskutočnenom priechode, programovanie releových indikačných výstupov.

Sila otáčania rotora je nastavená s ohľadom na vylúčenie úrazu osôb, antipaniková funkcia voľne otočného rotora je integrovaná v koncepcii turniketu. Zariadenie môže pracovať vo vonkajších podmienkach, ale hľadiska komfortu priechodu sa neodporúča vystavovať ho priamemu dažďu.

Ako ovládacie prvky je možné použiť napr. kartové snímače, mincové a žetónové automaty, lístkové systémy.

Inštalácia

Stredový stojan turniketu je otvormi v základni pripevnený k podlahe pomocou bežných závitových kotiev fixovaných v podklade najlepšie dvojzložkovým tmelom. Elektrická inštalácia spočíva v prívode napájacej siete 230 V a ovládacej kabeláže podlahou do stredu nohy turniketu.
