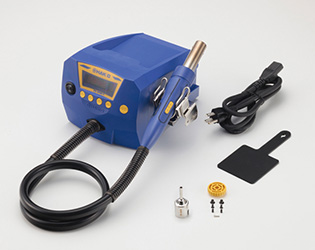

Teplovzdušná spájkovacia stanica Hakko FR-810B

Teplovzdušná spájkovacia stanica HAKKO s vysokým výkonom až 670 W a vysokým objemom pre zvýšenie efektivity práce.

• Funkcia podtlakového vyzdvihovania pre ľahké a bezpečné odoberanie súčiastok.
• Možnosť vytvorenia jednoduchého tepelného profilu pomocou funkcie Chain Presets.

Vysoký výkon a veľký objem vzduchu

Ďalšia evolúcia SMD rework systému

• Vysoký výkon a veľký objem horúceho vzduchu na rýchle odstránenie súčiastok

Teraz máte k dispozícii nástroj, ktorý dokáže poskytnúť silný prúd horúceho vzduchu na opravu obvodových dosiek s vysokou tepelnou kapacitou, a vysoký výkon pre dosky s vysokou hustotou.

• Zlepšenie účinnosti

Vysoký prietok vzduchu a vysoký výkon prístroja FR-810B umožňujú vykonávať rovnakú prácu iba za jednu tretinu času, ktorý je vyžadovaný pri použití bežnej stanice. To znižuje negatívny tepelný vplyv na dosky a súčiastky.

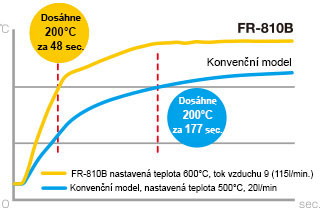

* Graf vpravo: skúška doby potrebnej pre pripojenie konektorových profilov na keramickú dosku, ktorá má byť zahriata na teplotu 200°C, s nastavením maximálnej teploty a prietoku vzduchu.

* Boli použité jednotlivé trysky s priemerom cca. 4mm.

• Vylepšenie FR-810B

Okrem hlavných funkcií FR-810, vysokého výkonu a veľkého objemu vzduchu, boli do teplovzdušnej opravárskej stanice FR-810B pridané dve nové funkcie snímača podtlaku. Tie umožňujú odobrať súčiastku bez rizika poškodenia DPS.

Nový typ trysiek na zlepšenie teplotných charakteristík

Nové trysky zlepšujú efektivitu práce vďaka rovnomernému ohrevu horúcim vzduchom prúdiacim vo vnútri trysky. Ten vzniká vďaka vetracím otvorom na hornej časti trysky (len pri BGA tryskách).

Funkcia podtlakového vyzdvihovania

Funkcia podtlakového vyzdvihovania umožňuje vybratie súčiastok z podložky pomocou vákua. Komponent je vyzdvihnutý iba potom, keď horúci vzduch roztaví spájkovacie spoje. Tým sa vyvarujete chýb pri využití nadmernej sily na vybratie súčiastky.

Indikátor vyzdvihnutia

Vďaka prednastavenej funkcii môže byť súčiastka automaticky vyzdvihnutá ihneď po roztavení spájky. Súčasne sa zobrazí indikátor. Okamih vybratia komponentu je tak jasne viditeľný aj v prípade, že tryska úplne zakrýva súčiastku aj spájkované spoje.

• Použitie konvenčných trysiek HAKKO

Zarovnajte projekčnú časť a pripojte konvenčnú trysku k ohrevnému telesu.

* Trubica ohrevného telesa HAKKO FR-810 (tento model sa už nevyrába) má dve projekčné časti. Ak chcete použiť konvenčnú trysku, je nutné vložiť navyše konverzný adaptér, ktorý je súčasťou balenia prístroja FR-810 ako štandardné príslušenstvo.

• Jednoduché vybratie trysiek a údržba

Trysky môžete pre mnoho rôznych typov súčiastok jednoducho a rýchlo meniť. Kompatibilné sú aj konvenčné trysky Hot Air. Ľahko a bezpečne môžete taktiež vymeniť ohrevné teleso.

Rýchla výmena trysiek N51	Jednoduchá výmena výhrevného telesa
Jednoduché odstránenie a upevnenie bez použitia náradia	Na výmenu ohrevného telesa jednoducho vyberte štyri skrutky

• Funkcia časovača

Funkcia časovača slúži na ovládanie doby prevádzky. Môžete tak predísť prehriatiu dielov a zlepšiť celkovú kvalitu opravy.

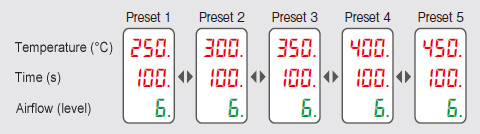

• Funkcia Chain presets (prednastavenie) na vytvorenie jednoduchého tepelného profilu

Funkcia prednastavenia spočíva vo vytvorení jednoduchého tepelného profilu kombináciou niekoľkých prednastavených podmienok (až 5 krokov). Štandardizáciou pracovného času značne zlepšíte efektivitu práce, predídete prehrievaniu a uľahčíte si prácu s náročným opravárskym procesom. Navyše docielite opakovateľnosť celého procesu.

• Funkcia automatického spánku a vypnutia

Ak chcete zaistiť bezpečnosť a šetriť energiu, ak je nadstavec umiestnený v držiaku stanice, aktivujte funkciu automatického spánku a spustenie chladenia. Pokiaľ nie je nadstavec vybratý z držiaka a je po dobu 30 minút nečinný, aktivuje sa funkcia automatického vypnutia. Prístup k funkciám môže byť obmedzený heslom.

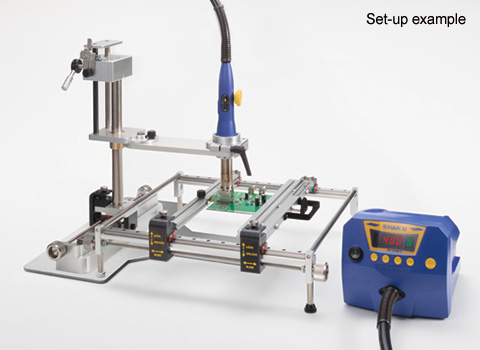

• Držiak nadstavca, dosky a spodného ohrevu

S použitím držiaka nadstavca, dosky plošných spojov a spodného ohrevu môžete pracovné podmienky riadiť ešte prísnejšie. Zostavíte si tak nízkoenergetický opravárenský systém.

Technická špecifikácia

Systém:

• Príkon: AC220V: 1100W, AC230V: 1200W, AC240V: 1300W.
• Rozsah teplôt: 50 až 600 °C.

Stanica:

• Príkon: 30 W.
• Tok vzduchu: 1 – 9 (5 až 115 l/min.).
• Rozmery: 160 x 145 x 220 mm.
• Hmotnosť: 1,5 kg.

Rúčka (Hot Air):

• Príkon: AC220V: 1070W, AC230V: 1170W, AC240V: 1270W.
• Štandardná tryska (súčasťou balenia: ø 4 mm.
• Celková dĺžka: 250 mm.
• Hmotnosť: 180 g.

Vhodné typy odpájacích trysiek:

• Séria N51.
• Hot Air konvenčné trysky.
