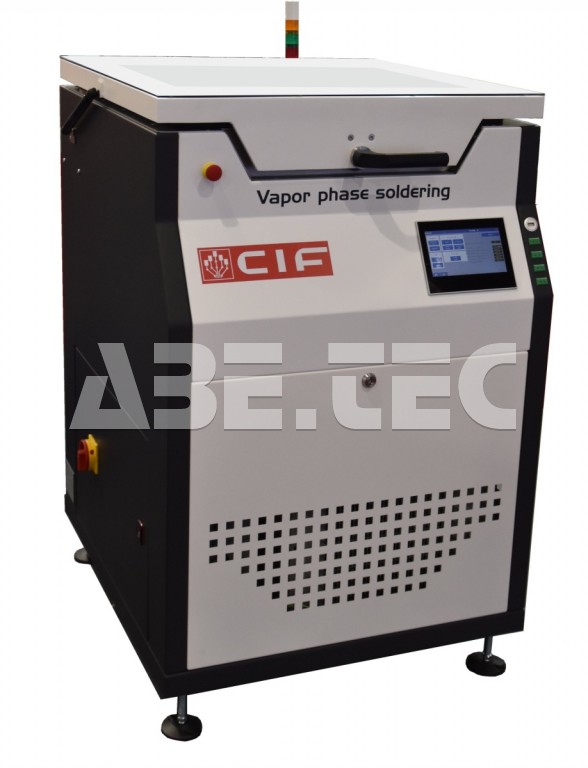

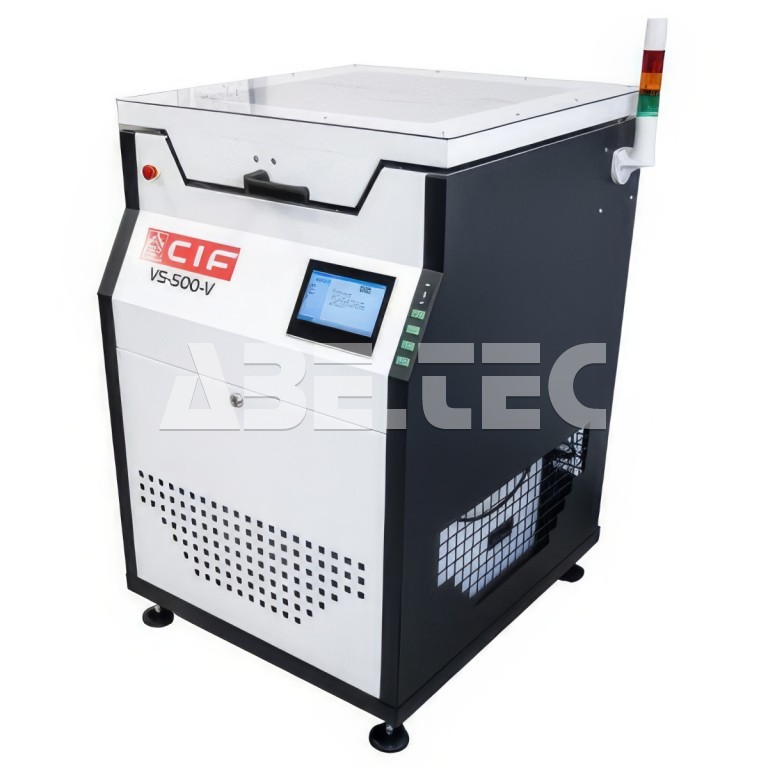

Systém na spájkovanie v parách VS-500 V

Zariadenie na spájkovanie DPS v internej atmosfére umožňuje spájkovať aj tie najzložitejšie dosky s rozmermi až 500 x 500 x 60 mm. Medzi hlavné aplikácie patrí olovnaté a bezolovnaté spájkovanie všetkých typov dosiek plošných spojov, dokonca aj tých najzložitejších, vodivých lepidiel a opráv.

Vlastnosti systému pre spájkovanie v parách VS-500 V

• inertná atmosféra v závislosti na použitom médiu,
• neporovnateľná teplotná delta naprieč celým komponentom,
• počas cyklu nie je možná žiadna chyba manipulácie,
• vrátane vysoko účinného chladiča,
• môže dosiahnuť 10 teplotných úrovní,
• ESD farba (v závislosti na šarži - bude upresnené pri objednávke),
• ESD horné sklo,

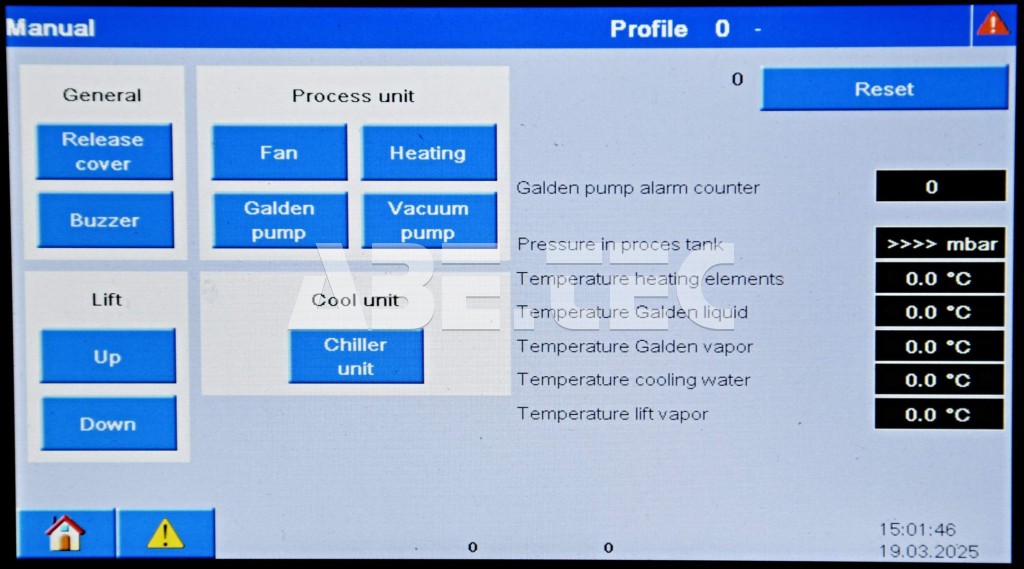

• zobrazenie reflow profilu v reálnom čase, integrované do stroja,
• svetelný signálny stĺpik.

Čo umožňuje koncepcia spájkovania v parách

• zníženie spotreby kvapalín a výrobných nákladov použitím jedinečného systému rekuperácie pár,
• rýchla návratnosť investície a vysoká kapacita pre zmiešanú výrobu,
• optimálna kvalita spájkovania v inertnej atmosfére,
• kompenzácia kolísania tlaku v nádrži,
• minimálny teplotný rozdiel v celom pracovnom priestore, nedosiahnuteľný inými technológiami,
• znížená spotreba energie,
• oprava podzostavy: odpájanie a prepájanie,
• vysoká spoľahlivosť pre všetky typy spájkovania,
• presnosť a opakovateľnosť,
• možnosť spájkovania veľkoformátových dosiek až 500 x 500 x 600 mm na malej ploche.

Technická špecifikácia

• max. rozmery DPS: 500 x 500 x 60 mm,
• max. nosnosť: 2 kg,
• stredná kapacita: 5 kg,
• rozmery: 830 x 775 x 1140 mm,
• výkon: 7,5 kW/h,
• čistá hmotnosť: 260 kg,
• hrubá hmotnosť: 305 kg,
• napájanie: 3 x 400 v + N + T / 50 Hz.
