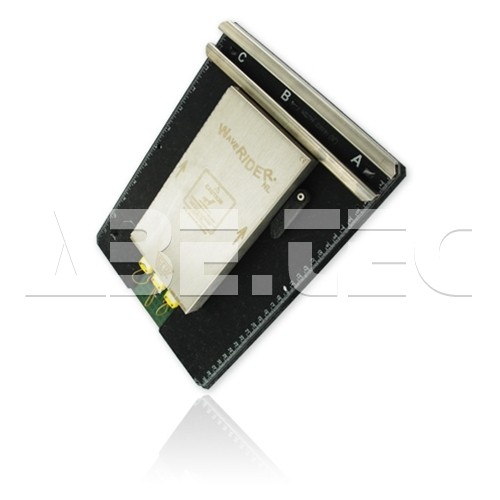

Systém na analýzu spájkovacích vĺn WaveRIDER® NL 2, E36-9285-02, 305 mm

• Systém pre podrobnú analýzu funkcie spájkovacej vlny.
• Rozmery 305 x 305 x 33 mm, max. pracovná teplota 300 °C.
• Určený na optimalizáciu výkonu spájkovacej vlny a štatistické riadenie procesu spájkovania s cieľom zabezpečiť úspešné výsledky produkcie.
• Kvantifikuje parametre stroja, ktoré môžete potom ľahko kontrolovať.
• Pomáha znižovať nutnosť opráv na minimum s cieľom zlepšiť kondíciu spájkovacej vlny.
• Poskytuje okamžité "spĺňa/nespĺňa" údaje, ktoré dajú operátorovi prvotné informácie o stave vlny.

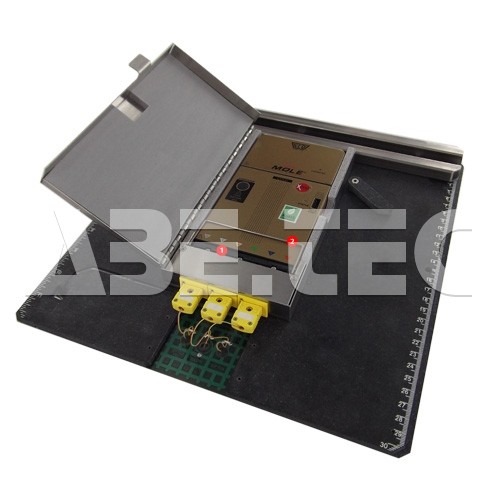

• Kompatibilný s teplotným profilomerom SuperM.O.L.E.® Gold 2, s pomocou softvéru MAP 3.0.
• Merané parametre zahŕňajú rovnobežnosť spájky, hĺbku ponoru, sklon predohrevu, Delta-T a rýchlosť dopravníka.
• Vyžaduje SuperM.O.L.E.® Gold alebo SuperM.O.L.E.® Gold 2 teplotné profilomery (nie sú súčasťou dodávky).
• Je možné pridať Fluxometer® na sledovanie sprejového dávkovania taviva (nie je súčasťou dodávky).

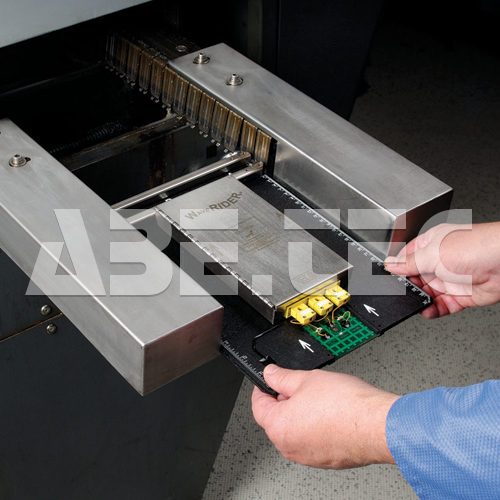

Proces spájkovania vlnou je z hľadiska nastavovania jedným z najnáročnejších postupov. ECD WaveRIDER® NL 2 výrazne zjednodušuje tento proces a zaručuje perfektnú opakovateľnosť. Teplota predohrevu, rýchlosť dopravníka, výška vlny, kontaktné časy a paralelizmus, všetky tieto parametre sú pomocou WaveRIDER® NL 2 ľahko merané a sledované.

Výhody WaveRIDER® NL 2

• Pomáha maximalizovať výnosy a zlepšiť kondíciu spájkovacej vlny.
• Dokazuje zákazníkovi, že je proces spájkovania plne kontrolovaný.
• Profiluje stroj bez nutnosti pripájania termočlánkov – šetrí čas a námahu.
• Kontroluje stabilitu stroja pomocou skúšobnej vzorky "Golden Board".
• Výmenná polyimidová testovacia karta predlžuje životnosť výrobku.
• Sledovanie nielen teploty spájkovacej vlny, ale aj doby oneskorenia a rýchlosti dopravníka.

Technické parametre WaveRIDER® NL 2

• Rozmery: 305 x 305 x 33 mm.
• Hmotnosť: 1633 g.
• Operačná teplota: krátkodobo 300 °C, dlhodobo 200 °C.
• Vzorkovací interval (so SuperM.O.L.E.® Gold): 0,1 sec.
• Kapacita dát (so SuperM.O.L.E.® Gold): 9 minút 6 sec.
