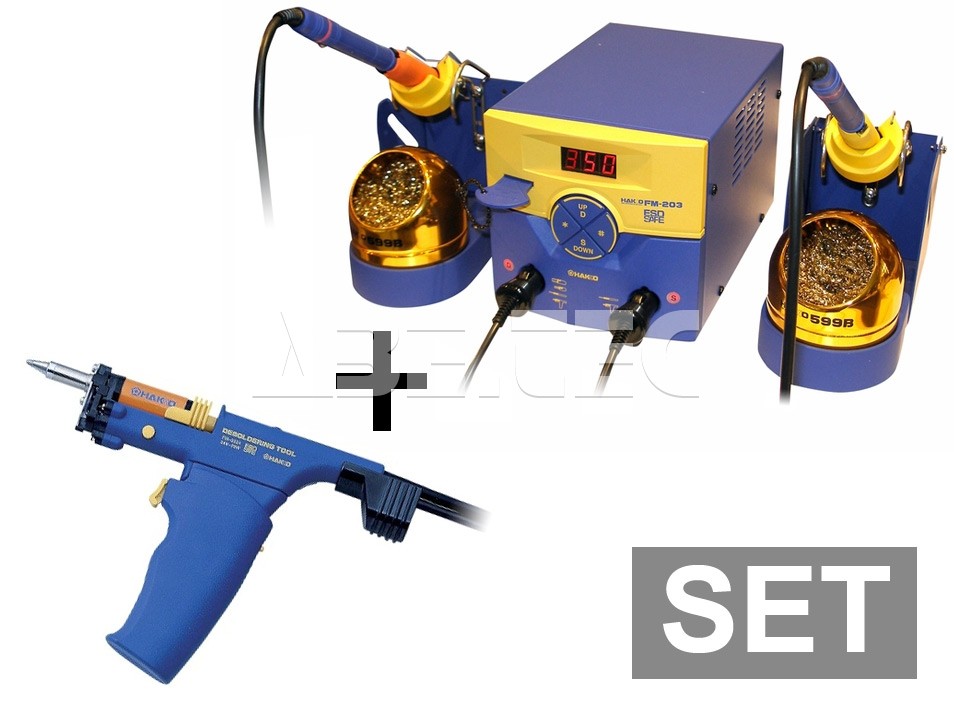

Súprava HAKKO FM-203 + FM-2024
Obj. číslo:
102003071
Výrobca:
Kategória:
Dostupnosť:
4 týždne
priamy dovoz z Japonska, tovar naskladníme zvyčajne do štyroch týždňov od dátumu objednania
◄
►
Popis
-
Univerzálna sada pre ľahké spájkovanie a odpájanie súčiastok.
Obsahuje ESD dvojkanálovú spájkovaciu stanicu HAKKO FM-203 a odpájaciu pištoľ HAKKO FM-2024.
ESD dvojkanálová spájkovacia stanica Hakko FM-203
- Prečítajte si bližšie informácie o spájkovacej stanici v detaile produktu.
Funkcia šetrenia výkonu:
- Funkcia zaspávania
Ak je spájkovacie pero vložené do držiaka (HAKKO FH-200), je aktivovaná funkcia zaspávania, ktorá zníži teplotu nepoužívaného hrotu až na cca 200 °C, čím bráni hrot pred oxidáciou. Táto funkcia okrem toho môže odstrániť zaťaženie hrotu v dôsledku nastavenia vysokých teplôt, vyžadovaných bezolovnatým spájkovaním.
- Funkcia automatického vypínania
Pripojením držiaka (HAKKO FH-200) prepojovacím káblom je aktivovaná funkcia automatického vypínania rovnakým spôsobom, ako funkcia zaspávania. Kombinované použitie s prídavným spájkovacím perom (HAKKO FM-2026), umožňuje použitie systému s dusíkom.
- Možnosť voľby zapnutia/vypnutia bzučiaka a alarmu
Je možné zvoliť bzučiak a akustický alarm v prípade chyby a pri dosiahnutí nastavenej teploty.
- Výkonná tepelná obnova
Prezrite si výkonnú tepelnú obnovu, dosahovanú vďaka použitiu kombinovaného hrotu:
Technická špecifikácia:
- Príkon: 140 W.
- Rozsah teplôt: 200 ~ 450 ºC (FM-2026/2027), 350 ~ 450 ºC (FM-2024).
- Stabilita teploty: ± 5 °C pri voľnobežnej teplote.
- Napájacie napätie: AC 24 V.
- Rozmery stanice: 120 x 190 x 120 mm.
- Hmotnosť stanice: 2,7 kg.
ESD odpájacia pištoľ Hakko FM-2024
- Detailné informácie o odpájacej pištoli.
Technické riešenie rešpektuje nielen základnú požiadavku pre úspešné odsávanie bezolovnatých spájok – minimálna dráha od hrotu k zásobníku, vysoký prietok sania, ale prináša aj výhody spojené s konštrukciou kompaktného hrotu – vyšší výkon a rýchla obnova tepla.
Vysokú mechanickú odolnosť zaisťuje opäť prevedenie bez sklenených dielov. Pre elektrické napájanie kúrenia odsávačky je využitá stanica FM-203 a ovládacia skrinka FM-2024 zaisťuje iba spúšťanie podtlaku do rúčky a komunikáciu so základnou stanicou.
- Celková dĺžka spájkovacej rúčky. 180mm.
- Dĺžka napájacieho kábla rúčky: 1,2 m.
- Hmotnosť pištole: 65 g.
- Možno použiť pre spájkovaciu stanicu Hakko FM-203.
- Hroty viď. Odpájacie hroty Hakko série N3.
Séria spájkovacích hrotov a odpájacích trysiek
- Séria spájkovacích hrotov: HAKKO séria T15.
-
Séria odpájacích trysiek: HAKKO séria N3.
Obsah balenia
- Spájkovacia stanica HAKKO FM-203.
- ESD spájkovacia rúčka Hakko FM-2027.
- Odpájacia pištoľ FM-2024.
- Servisný kľúč.
- Žiaruvzdorná podložka.
- Držiak spájkovacieho pera: model.č. FH200-01 s čističom hrotu HAKKO 599B).
- Miska na hroty.
- Napájacia šnúra.
- Pripojovací kábel.
- Filtre.
-
Návod na obsluhu.
Technické dáta (13)
Technické dáta na porovnanie Súprava HAKKO FM-203 + FM-2024
| Názov parametra | Hodnota |
|---|---|
| Rozsah teplôt (minimálny) | 200 °C |
| Séria hrotov Hakko | Série HAKKO T15, Série HAKKO N3 |
| Rozsah teplôt (maximálny) | 450 °C |
| Tepelná stability ve °C | 5 °C |
| Výkon | 140 W |
| Napájacie napätie | 24 V |
| Typ stanice | digitální |
| Možnosť dusíkového zákrytu | ano |
| Typ opravovaného zariadenia | notebook, laptop, Xbox,PS3, Wii |
| Typ opravovanej DPS | jednoduchá se SMD, SMD, QFP,PLCC |
| Rozmery | 120 x 190 x 120 mm |
| Hmotnosť | 2.7 Kg |
| Výrobca | Hakko |
