Stolový inšpekčný systém Optilia W30x-HD, HDMI, OP-219 010-BT

Stolný Full HD inšpekčný systém

Full HD digitálna kamera W30x-HD využíva špičkovú technológiu živého videa s vysokým rozlíšením. Ponúka vynikajúce rozlíšenie, kontrast a reprodukciu farieb so vstavanou optikou a 30x automatickým zoomom. Táto makro-inšpekčná kamera je ideálna pre vizuálnu kontrolu a kontrolu kvality zostavených dosiek, vodičov, konektorov a podobných predmetov. Veľká pracovná vzdialenosť optiky W30x-HD je vhodná aj na opravy a rework DPS.

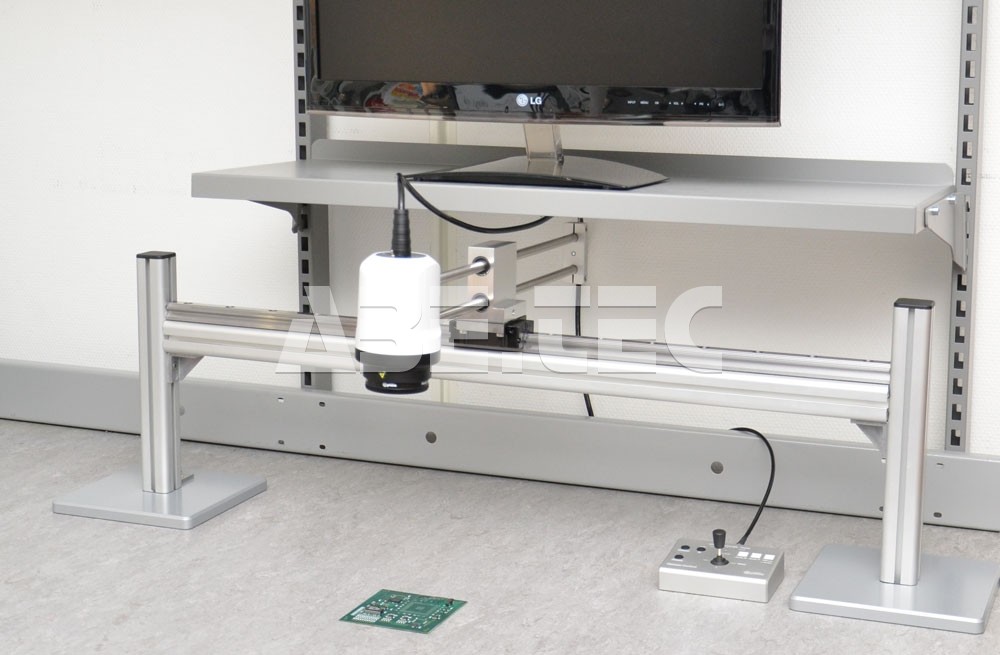

Robustný a stabilný stojan s presným pohybom XY vďaka guličkovým ložiskám bol špeciálne vyvinutý na montáž inšpekčných kamier Optilia W30x High Definition na pracovný stôl. Pomocou tohto stojana môžete kameru W30x hladko a presne presúvať nad kontrolným objektom po veľkej ploche v smere osí X a Y. Na prednú časť stojana je možné namontovať voliteľnú 4smernú naklápaciu jednotku, ktorá umožňuje meniť uhol smeru kamery a bočnú kontrolu objektov.

Stojan je vyrobený z vysoko kvalitnej nerezovej ocele a dielov z eloxovaného hliníka a je bezpečný na použitie v prostredí EPA. Môžete ho objednať s laterálnym rozsahom pohybu 400 – 900 mm (do strán). Štandardná dĺžka osí X a Y je 400 mm.

Kamera W30x EasyView 4K

Nákladovo efektívny, plug-and-play a ergonomický video kontrolný systém produkuje jasný obraz a je ideálny pre rýchlu a spoľahlivú optickú kontrolu. W30x-4K má výkonný 30x optický zoom, rozsah pracovnej vzdialenosti 70 až 240 mm a rýchle automatické stredné pre jasné skúmanie vášho objektu v rozlíšení 4K (3840 x 2160).

Kompletný rad produktov sa zameriava na ergonomické pracovné prostredie používateľa a uľahčuje, zrýchľuje a zefektívňuje každodennú kontrolu. K dispozícii je široká škála konfigurácií šošoviek, osvetlenia, softvéru, montáže a stojana, ktorá umožňuje všestrannú inštaláciu pre rôzne pracovné situácie.

Aplikácia: elektronická výroba, kontrola kvality, šperkárstvo, obrábanie, automobilový, letecký a obranný priemysel, lekárstvo, patologické Grossingové stanice, forenznú veda, vedy o živej prírode ai.

• Pracovná vzdialenosť až 240 mm.
• 30x optický zoom.
• Veľmi rýchle a citlivé automatické ostrenie.
• Kompatibilný s mnohými optickými doplnkami.
• Laserové ukazovátko pre presnosť.

Technická špecifikácia kamery

• Obrazový snímač: 1/2,5” CMOS, 2,2 megapixelov.
• Kvalita obrazu: Full HD 1080p (1920x1080).
• Výstupný signál: 1080p/60, 1080p/59.94, 1080p/50, 1080p/30, 1080p/29.97, 1080p/25, 1080i/60, 1080i/59.94, 1080i
• Optika: 30x optický zoom s automatickým zaostrovaním, F1.6 až F14 (F4.7 až F14 pri 30x).
• Pracovná vzdialenosť (bez detailného záberu): ~ 210-240 mm.
• Pracovná vzdialenosť s +2 Close-up: ~ 145–160 mm.
• Pracovná vzdialenosť s +5 Close-up: ~ 90-110 mm.
• Pracovná vzdialenosť s +10 Close-up: ~ 60–70 mm.
• Zorné pole pri 1x zoome: ~ 272x153 mm.
• Zorné pole pri 10x zoome: ~ 28x15,8 mm.
• Zorné pole pri 20x zoome: ~ 9,4x5,3 mm.
• Zorné pole pri 30x zoome +2 Close-up: 6,3x3,5 mm (83x zväčšenie na 24” monitore).
• Zorné pole pri 30x zoome +5 Close-up: 5,4x3,0 mm (96x zväčšenie na 24” monitore).
• Zorné pole pri 30x zoome + 10 Close-up: 3,5x2,0 mm (149x zväčšenie na 24” monitore).
• Nastaviteľné parametre: optický zoom, iris, expozícia (rýchlosť uzávierky), jas, ostrenie, vyváženie bielej (farba), zmrazenie obrazu, NIR-režim videnia, otočenie obrazu, negatívny obraz, uloženie a vyvolanie, zobrazenie faktora zoomu a prečiarknutie na živom obraze .
• Laserové ukazovátko: Red LED laser, výstupný výkon 0,5 W, laser triedy 2.
• Vstupy: DC in a sériové RS-232.
• Výstup: QFHD HDMI 1.4b.
• Skladovacie prostredie: -20 ° - +60 ° C, 20-95% RH, nekondenzujúce.
• Prevádzkové prostredie: 0 ° - +60 ° C, 20-95% RH, nekondenzujúce.
• Požiadavka na napájanie: 12 V DC, max. 4,0 W.
• Hmotnosť fotoaparátu: 950 g.
