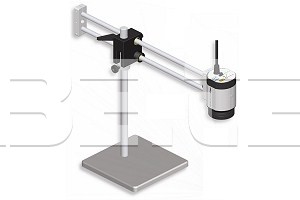

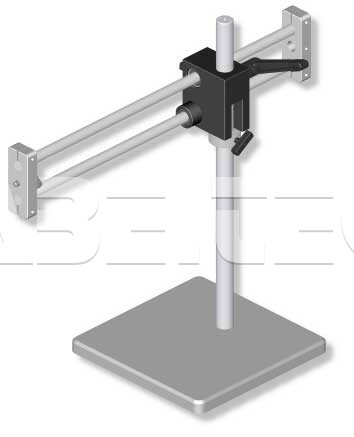

Stojan s ramenom OP-006 199
tovar naskladníme zvyčajne do štyroch týždňov od dátumu objednania
Technický list
Popis

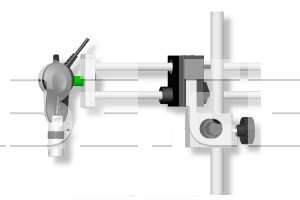

Stabilný stojan s ramenom pre náročnú prevádzku s presným posuvom ramena na guličkových ložiskách. Tento stojan je vyvinutý špeciálne pre kamerové systémy a mikroskopy Optilia W10x. Pracovný rozsah a vzdialenosť kamery od objektu je možné presne nastaviť a uzamknúť. Prídavnú jednotku, ktorú je možné naklápať v 4 smeroch, je možné namontovať na čelo ramena, aby bolo možné meniť priamy uhol pohľadu kamery pri bočnej kontrole.
Technická špecifikácia:
- Vertikálny rozsah (os Z): min 290 mm (510 mm s extra dlhou vertikálnou tyčou, na objednávku).
- Horizontálny rozsah (os Y): min 330 mm.
- Pripojenie uzemnenia: M5 závitový otvor na zadnej strane základne.
- Rozmery základne: 198 x 198 x 15 mm.
- Rozmery vertikálnej tyče: 380 x ø 19,05 mm.
- Rozmery horizontálnej tyče: 430 x 80 x 80 mm.
- Hmotnosť: 7 kg.
Balenie obsahuje:
- Kovová základňa.
- Zvislá tyč s priemerom 19 mm a dĺžkou 380 mm.
- Zostava dvojitého vodorovného ramena, L0-330 mm.
- Nástroje.
Súvisiace produkty:
Príslušenstvo | |
---|---|
Dlhá vertikálna tyč, 600 mm | OP-006 412 |
XY súradnicový stôl | OP-006 500 |
Adaptér pre naklápanie kamery do 4 smerov | OP-006 334 |
Adaptér pre hrubý/jemný pohyb po osi Z | OP-006 291 |
Obsah balenia
- Kovová základňa.
- Zvislá tyč s priemerom 19 mm a dĺžkou 380 mm.
- Zostava dvojitého vodorovného ramena, L0-330 mm.
-
Nástroje.
Technické dáta (1)
Technické dáta na porovnanie Stojan s ramenom OP-006 199
Názov parametra | Hodnota |
---|---|
Typ stojana | boom stojan |
