Spodný predohrev HOTBEAM 04 HB00.0050

• Infračervená spodná ohrevná jednotka pre malé IR systémy.
• Výkon 500 W, 4 x IR.
• Rozmer dosky 130 x 150 mm.

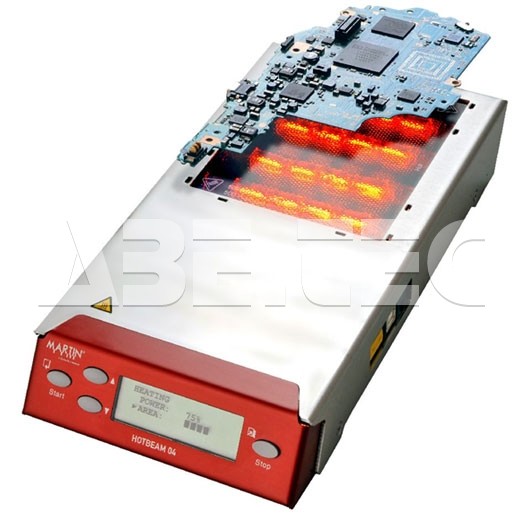

HOTBEAM 04 je veľmi kompaktné a rovinne navrhnuté spodné kúrenie. Napájané infračervenou technológiou, zaisťuje univerzálny 105 x 130 mm² vykurovací priestor. Ten je chránený robustným skleneným krytom, preto sa ľahko čistí. Využitie nájde v rade elektronických a priemyselných aplikáciách.

Pomocou intuitívneho menu na veľkom digitálnom displeji je možné všetky prevádzkové režimy (s konštantným výkonom, konštantnou teplotou a profilom) ľahko ovládať. Funkcia softvéru Auto-Profiler určuje automaticky nastavenie zariadenia na dosiahnutie požadovanej teploty DPS. Nastavenie môže byť uložené v až 50 kombináciách. Všetky kombinácie spúšťa spodný ohrievač bez nutnosti neustáleho pripájania termočlánkov na DPS. Inovatívny systém riadenia tepla zaručuje maximálnu opakovateľnosť procesu.

HOTBEAM môže tiež spúšťať periférne zariadenia, ako sú odsávacie vetráky či filtračné systémy, a je možné ho ovládať pomocou externého ovládacieho rozhrania.

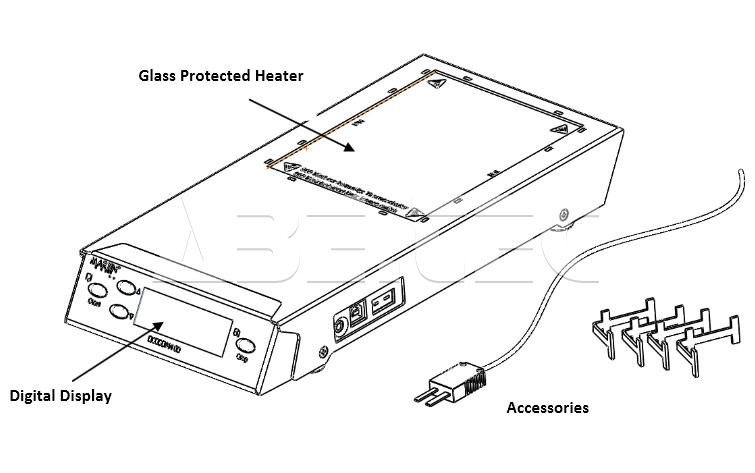

Štandardné príslušenstvo

• Spodná ohrevná jednotka HOTBEAM 04.
• Štyri držiaky DPS.
• Teplotný senzor (typ K).
• Manuál.

Technické parametre

• Celková spotreba: 600 VA.
• Výkon spodného ohrevu: 500 W, 4 x IR lampy.
• Teplotný rozsah: 50 ° C-200 ° C, kroky 1 ° C.
• Veľkosť ohrevnej plochy: 105 x 130 mm.
• Odporúčaná maximálna veľkosť DPS: 130 x 150 mm.
• Napájanie: 1 fáza, 85 - 250 VAC, 50-60 Hz.
• Chladenie: elektrické, 2 ventilátory
• Rozmery: 150 x 300 x 40 mm.

Spodné ohrevy pre náročných

Aplikácie pre spodné ohrevy DPS sa pohybujú od predohrevu DPS pre ručné spájkovanie až po predohrev automatických opravárskych strojov na opravu či popraskanie vyplňovacej hmoty.

MARTIN SMT ponúka široký rad spodných ohrevov. Môžu byť klasifikované podľa veľkosti a výkonu ohrievača. Pre malé dosky sú k dispozícii IR systém až s výkonom 2000 W. Pri stredných a veľkých doskách a predovšetkým hybridných ohrevoch sa výkon pohybuje medzi 3000 až 10000 W.

Hybridné ohrevy môžu byť rozšírené o ďalšie funkcie, ako je napr. horný ohrev teplým vzduchom, odstraňovanie zvyškovej spájky či polohovacie rameno.
