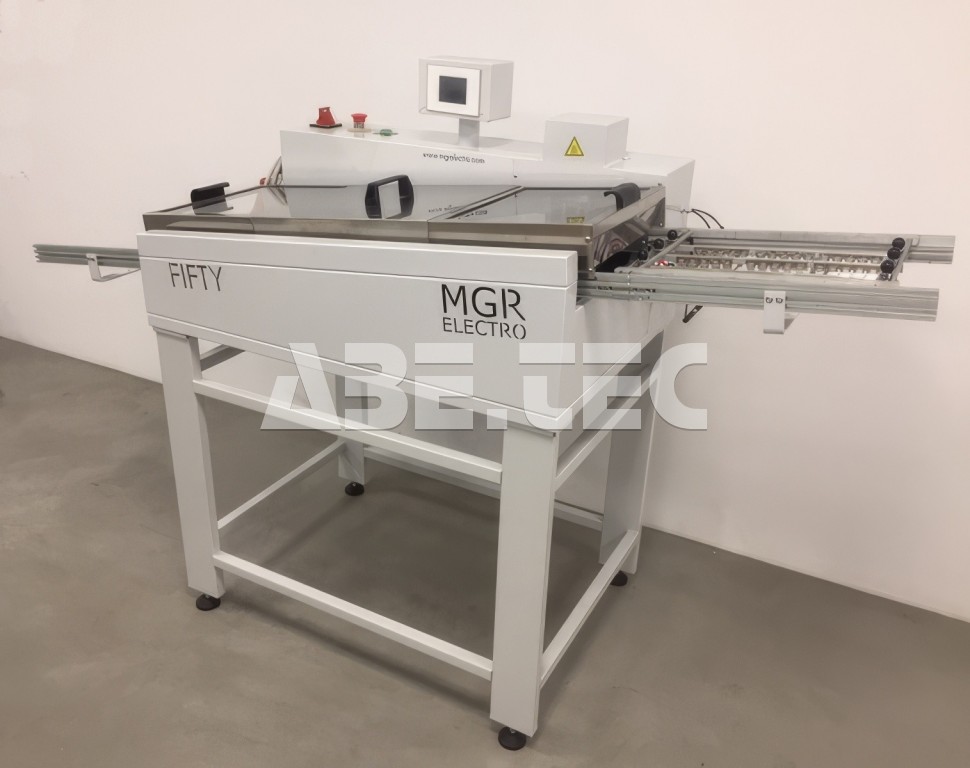

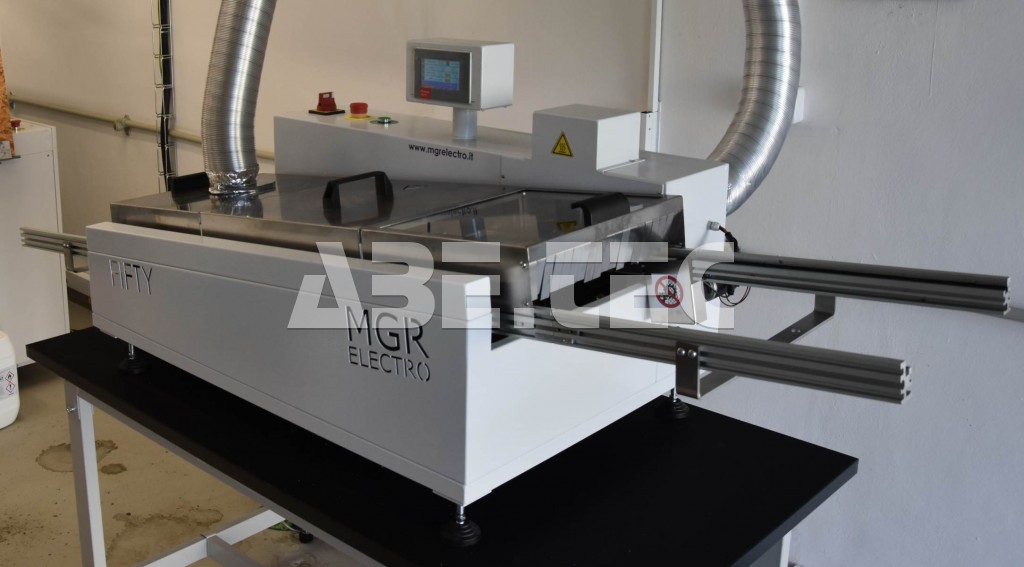

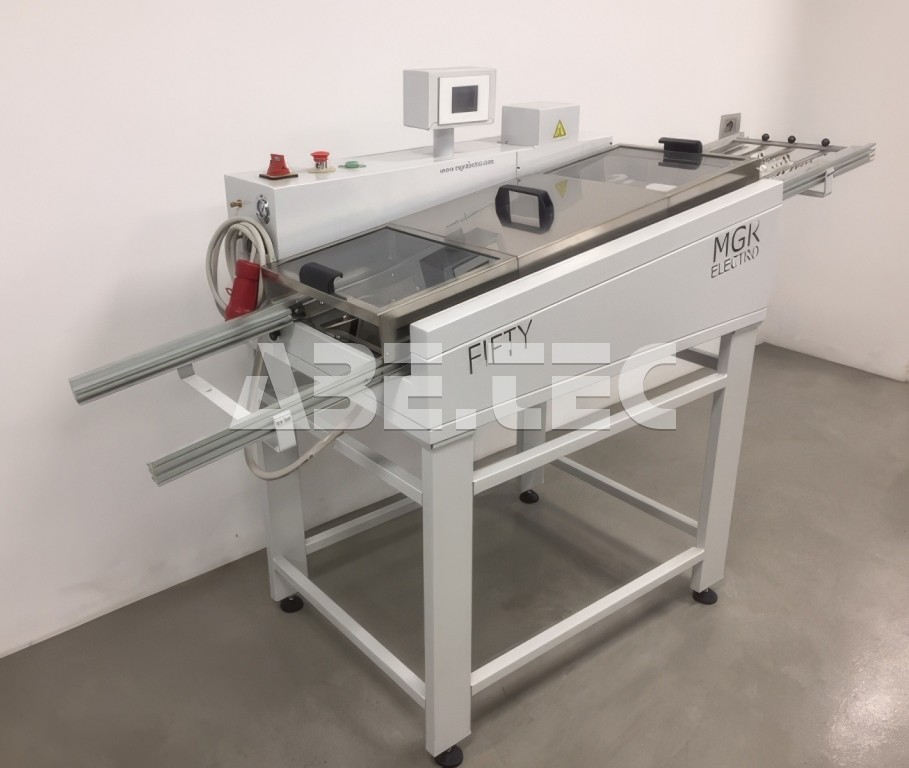

Spájkovacia vlna FIFTY

Obj. číslo:

106002262

Kategória:

Spájkovacie vlny

Dostupnosť:

3 - 4 týždne

tovar naskladníme zvyčajne do štyroch týždňov od dátumu objednania

předchozí

další Spájkovacia vlna FIFTY Spájkovacia vlna FIFTY Spájkovacia vlna FIFTY Spájkovacia vlna FIFTY Spájkovacia vlna FIFTY Spájkovacia vlna FIFTY Spájkovacia vlna FIFTY Spájkovacia vlna FIFTY

Varianty produktu
Technický list

◄ ►

Spájkovacia vlna určená na spájkovanie elektronických súčiastok na elektronických doskách s technológiou THT/SMD, a to ako s olovnatými, tak bezolovnatými zliatinami. Navrhnutá pre tie spoločnosti, ktoré nemajú veľkú objemovú produkciu, ale vyžadujú rovnakú kvalitu, nízke náklady na nákup a prevádzku, flexibilitu prevádzky a skrátenú dobu čakania na začatie výroby.

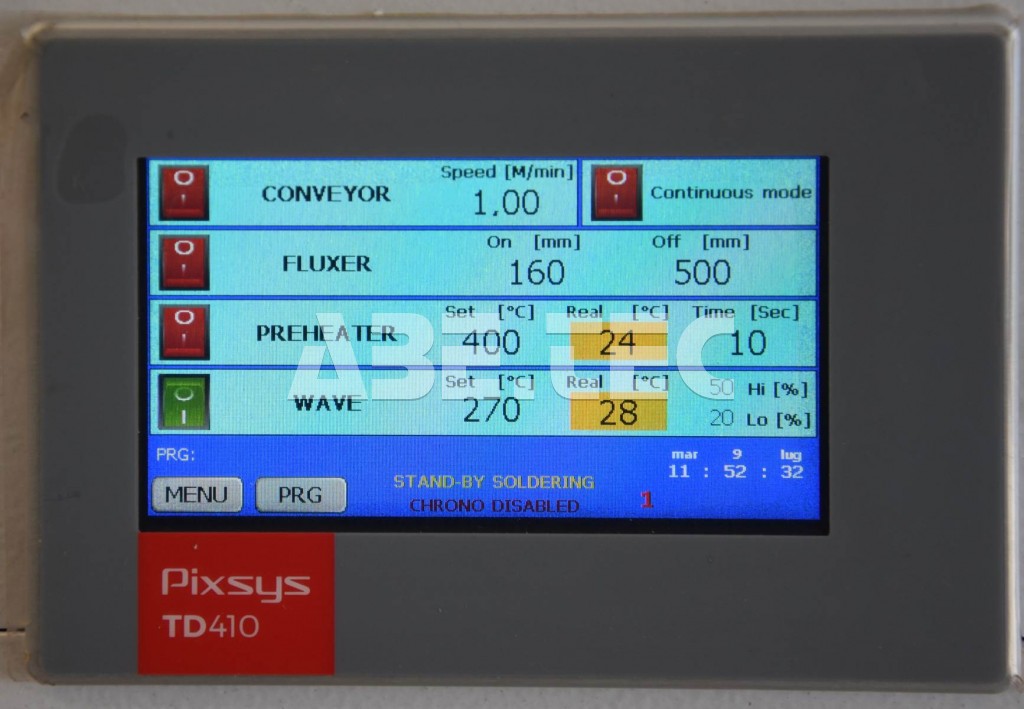

Riadiaca jednotka

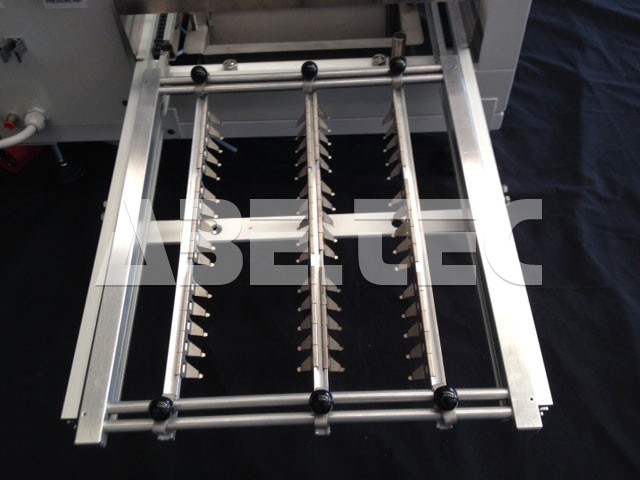

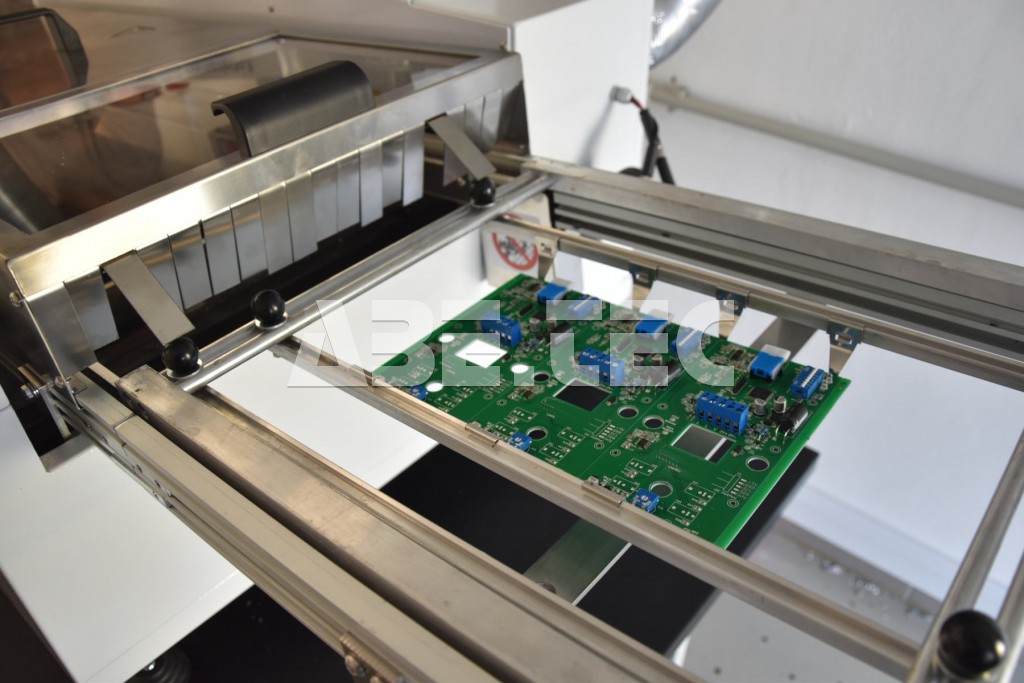

Je riadená PLC systém, pomocou ktorého môžete nastaviť ľubovoľný parameter stroja. Je možné vyvolať až 20 uložených programov. Zariadenie má systém spájkovacích rámov, na ktorých sú umiestnené elektronické dosky, ktoré sú určené na spájkovanie.

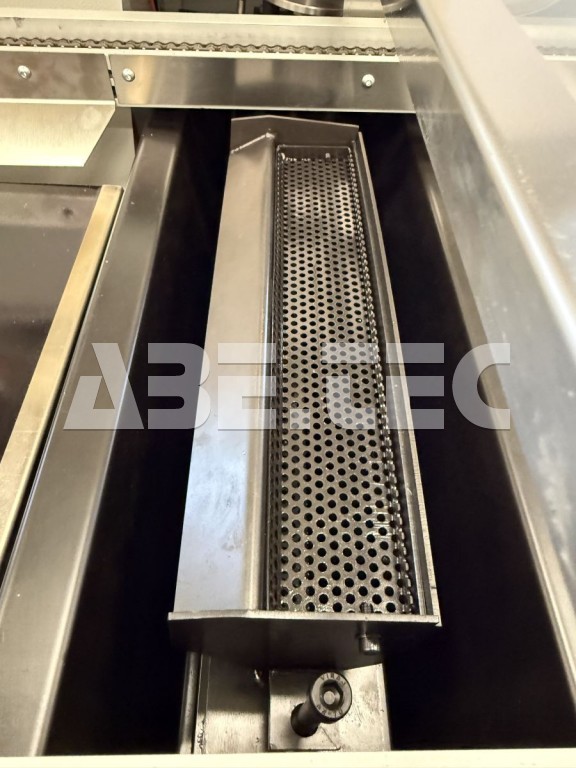

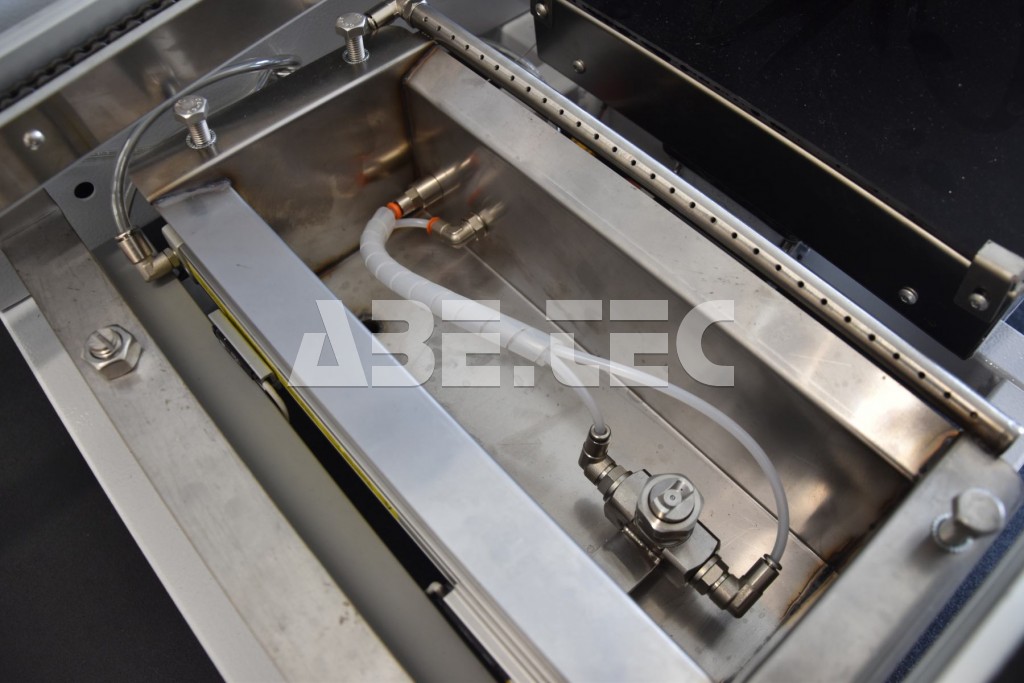

Penový dávkovač taviva
Štandardná verzia používa penové tavivo s poréznym kameňom, k dispozícii je aj doplnková sada SPRAY FLUX.

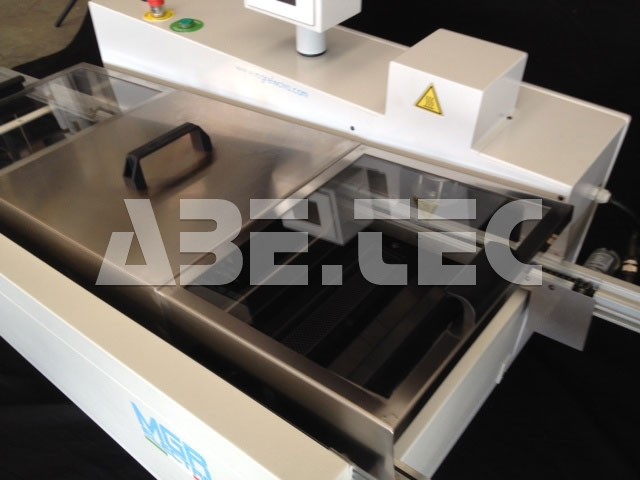

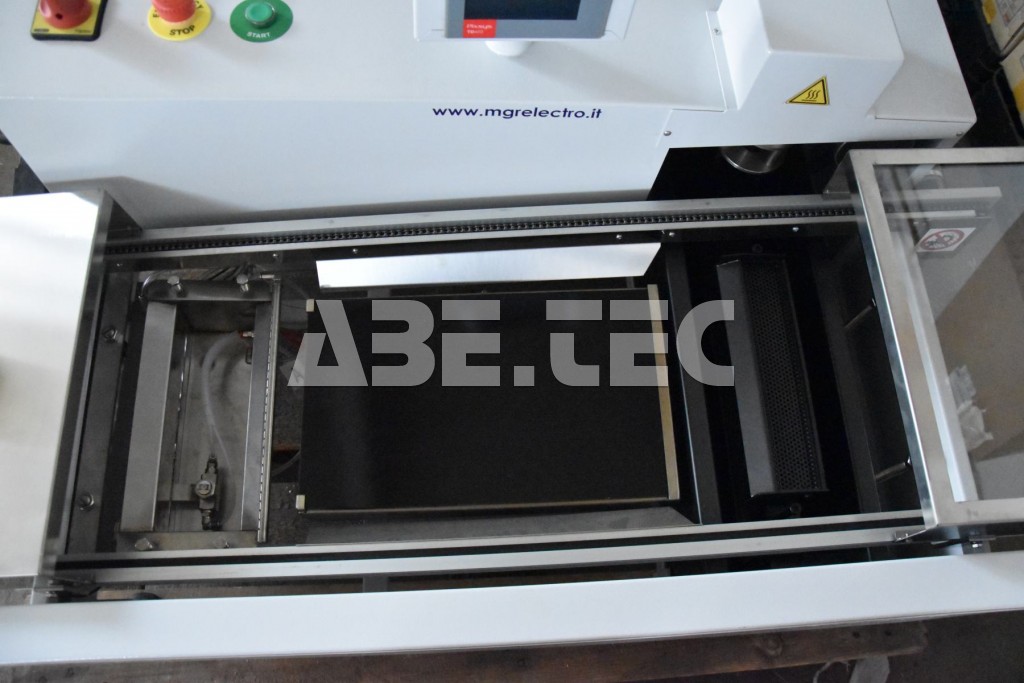

Predohrev
Predohrev sa skladá z IR panelu chráneného sklom PYREX v hornej časti. Pomocou PLC môžete zastaviť elektronickú dosku, ktorá môže byť spájkovaná až 90 sekúnd. Spájkovacia nádoba je určená pre 50 kg zliatiny, je bezolovnatá a má extrémnu funkciu čistenia a údržby.

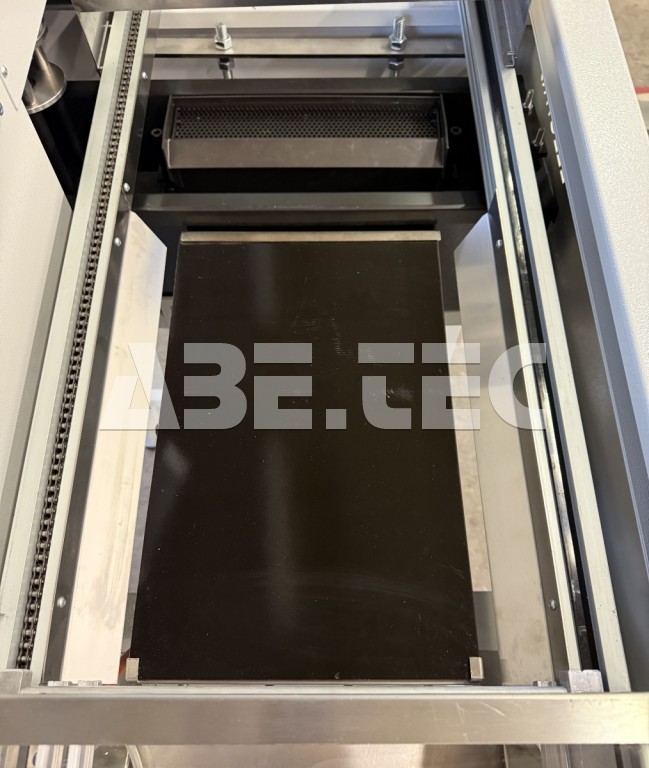

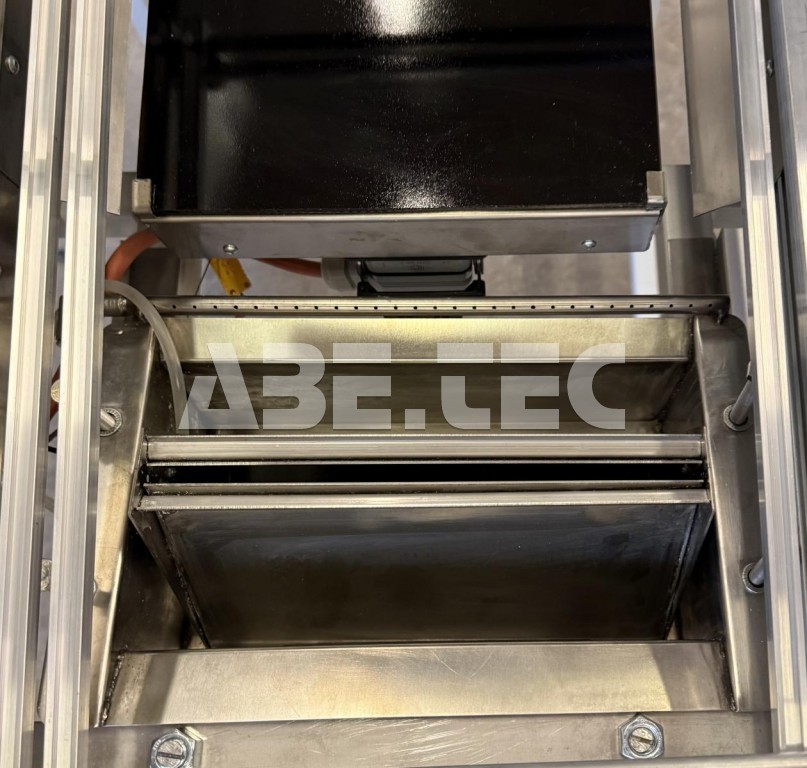

Spájkovací modul
Spájkovacia vaňa obsahuje jednu vlnu. Povrch vane a čerpadla sú pokryté špeciálnym povrchom, ktoré odoláva bezolovanej zliatine. Čerpadlo je poháňaná výkonným motorom.

Technická špecifikácia:

Rozmery tela stroja: 1400 x 700 x 600 mm.
Veľkosť max: 260 x 400 mm
Dĺžka zostaveného stroja: 2000 mm.
Hmotnosť bez zliatiny: 90 kg.
Príkon nádoby na zliatinu: 2,5 kW.
Príkon predohrevu: 3,2 kW.
Celkový príkon: 5,6 kW.
Napájanie: 380 V trojfázové s neutrálom.
Veľkosť DPS: 260 x 400 mm.
Kapacita pajacej zliatiny: 50 kg.
Doba zahrievania: cca 80 minút.

Spájkovacia vlna FIFTY

Technické dáta na porovnanie Spájkovacia vlna FIFTY

Názov parametra	Hodnota
Základné rozdelenie	krátké série
Šírka spájkované DPS	260 mm
Zástavba stroja (foot print)	1400 x 700 mm
Výška stroja	600 mm
Váha bez zliatiny	90 kg
Typ predohrevu	IR
Počet predohrevov	1 ks
Obsah spájkovacej zliatiny	50 kg
Dávkovač taviva	pěnový
