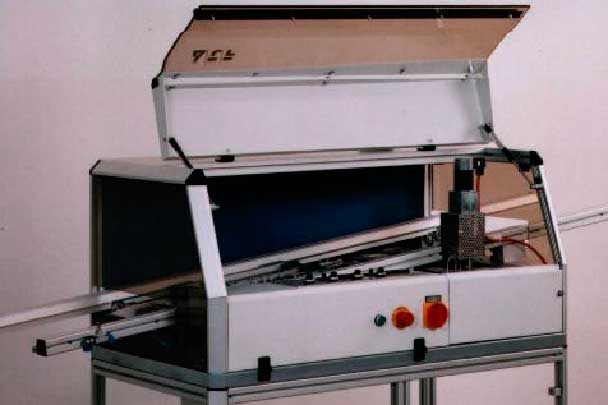

Spájkovacia vlna ATF 10/20

• Systém spájkovania vlnou s infračerveným predohrevom.
• Výklopný makrolonový kryt umožňuje plnú kontrolu procesu.
• Hliníkový plášť vo zváranej oceľovej konštrukcii.
• Paletový dopravník s remeňovým pohonom.
• Penový dávkovač taviva z nerezovej ocele.
• IR spodný predohrev s ceranovým skleneným krytom.
• Digitálne ovládanie teploty.
• Spájkovací kúpeľ z nerezovej ocele.
• Jednoduchá vlna s priamym čerpadlom.
• Nastaviteľný nosič DPS.
• Spĺňa bezpečnostné predpisy VDE.

Technické parametre

• Procesná šírka: 200 mm.
• Max. veľkosť DPS: 280 x 200 mm.
• Kapacita spájkovacieho kúpeľa: cca. 80 kg.
• Rýchlosť dopravníka 0,2 - 2 m/min.
• Uhol dopravníka 7°.
• Požiadavky odsávania: 200 m3/h.
• Objem dávkovača taviva: cca. 2,5 l.
• Napätie: 240/400 V, 50 - 60 Hz.
• Výkon: 7,2 kW.
• Hmotnosť: cca. 120 kg.
• Zástavba: 1150 x 700 mm.

Vlastnosti spájkovacej vlny

Systém Zváraná oceľová základňa. Hliníková výplň. Transparentné makrolonové veko. 1 odťahové potrubie (nad spájkovacím kúpeľom).
Dávkovač taviva Penový dávkovač taviva z nerezovej ocele. Nastaviteľná výška. Regulátor tlaku vzduchu a ventil na ovládanie prietoku taviva. Schopnosť nízkeho toku taviva. Pneumatická montáž.
Predohrev IR predohrev. Digitálna regulácia teploty. Digitálne zobrazenie teploty. Ceranový sklenený kryt na jednoduché čistenie.

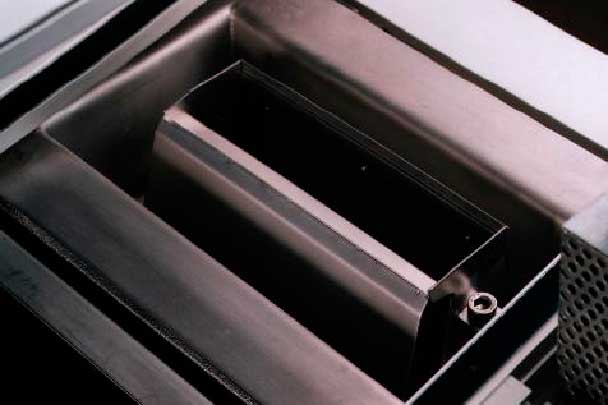

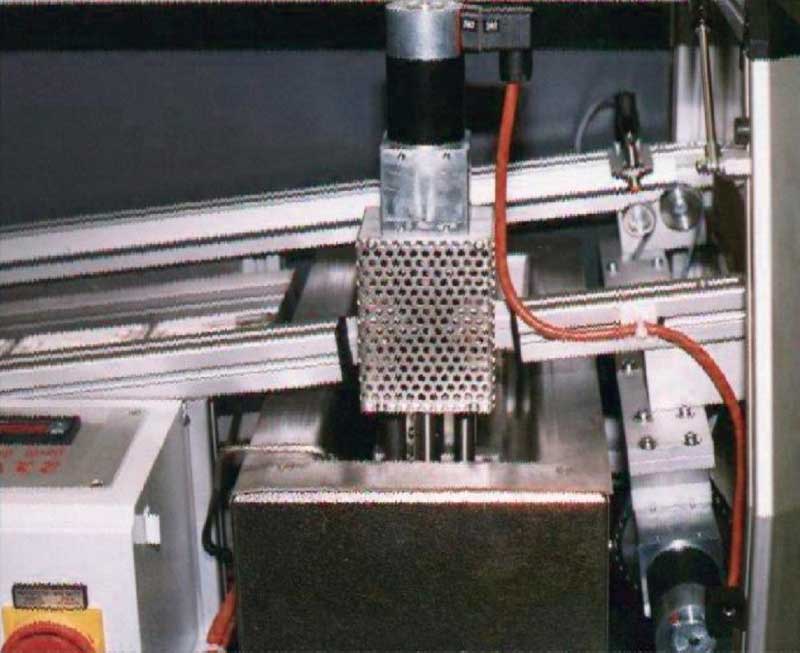

Spájkovací kúpeľ Spájkovací kúpeľ z nerezovej ocele. Digitálny regulátor teploty. Výškovo nastaviteľná. 24 V DC motor. Ochrana čerpadla nízkou teplotou.

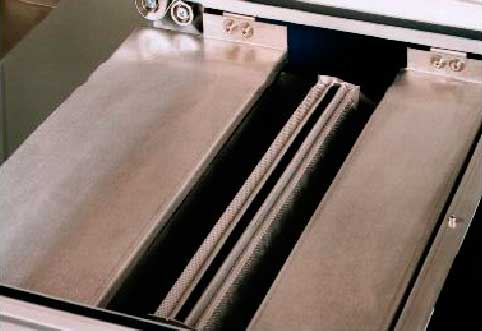

Spájkovacia vlna Nastaviteľná výška vlny. Lambda trysky vlny. Odnímateľný prietokový kanál a trysky. Zobrazenie teploty na digitálnom termostate.
Dopravník Pásový dopravný. 24 V DC hnací motor. Rýchlosť dopravníka 0,2 - 2 m/min. Uhol dopravníka 7°. Súčasťou dodávky je jeden nosič DPS (max. rozmer dosky 280 x 200 mm).

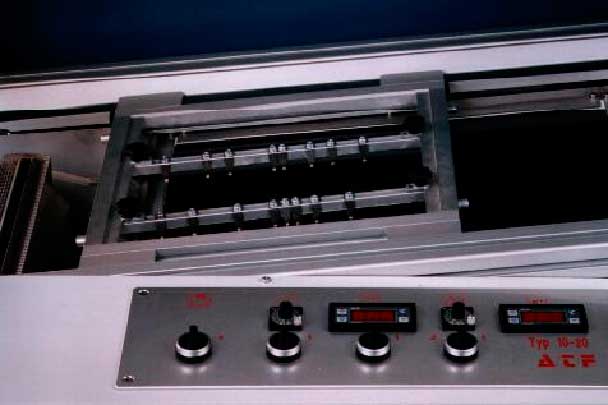

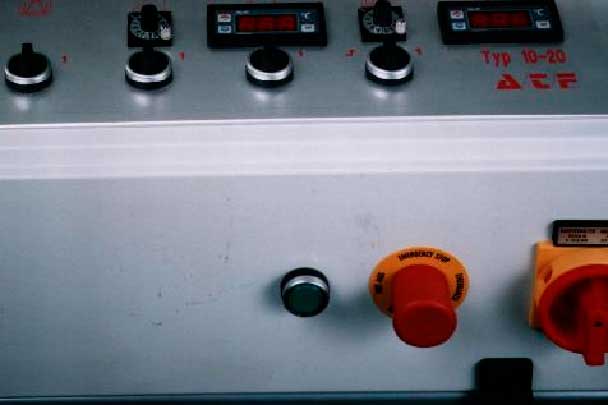

Riadenie a kontrola Ergonomicky štylizovaný ovládací panel. Jednoduché monitorovanie všetkých parametrov (čerpadlo spájky, prietok, predohrev, rýchlosť dopravníka).

Voliteľné príslušenstvo (na objednávku)

• Vzduchový nôž.
• Vnútorný kompresor.
• Prerušovaná prevádzka dávkovača taviva.
• Časovač zapnutia/vypnutia spájkovacieho kúpeľa.
• Prerušovaná prevádzka spájkovacej vlny.
• Rozšírenie nájazdových a vychádzacích koľajníc.
• Skriňa s alebo bez panelov a dverí.
• Príslušenstvo.
• Spotrebný materiál.
• Inštalácia zariadenia.
• Tréningový proces a poradenstvo.
