Spájkovacia linka GTC

Obj. číslo:

105002175

Kategória:

Malé pájacie linky

Dostupnosť:

1 - 2 týždne

naskladníme do jedného až dvoch týždňov

předchozí

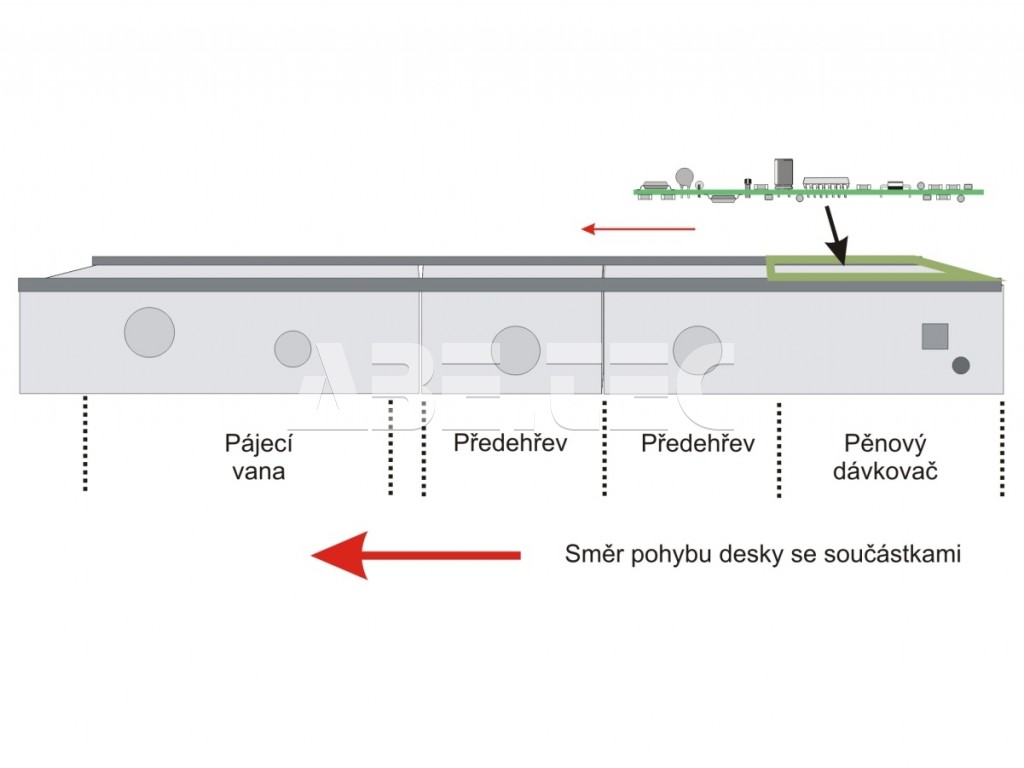

Malá spájkovacia linka GTC, princíp spájkovanie

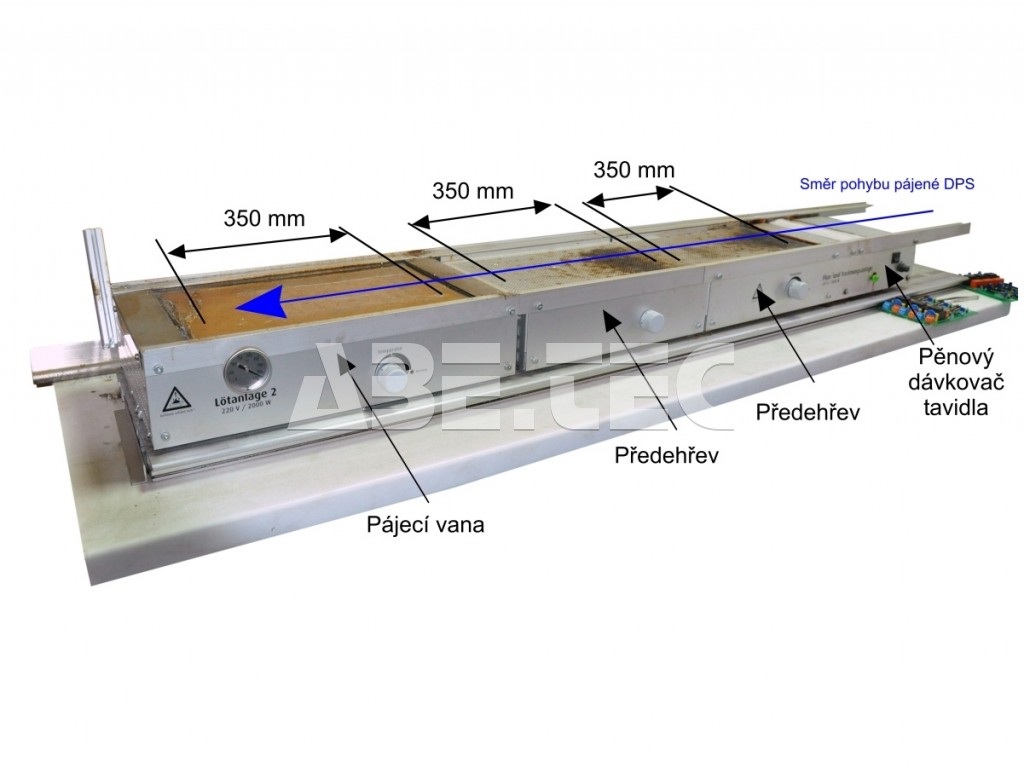

Malá spájkovacia linka GTC, jednotlivé moduly

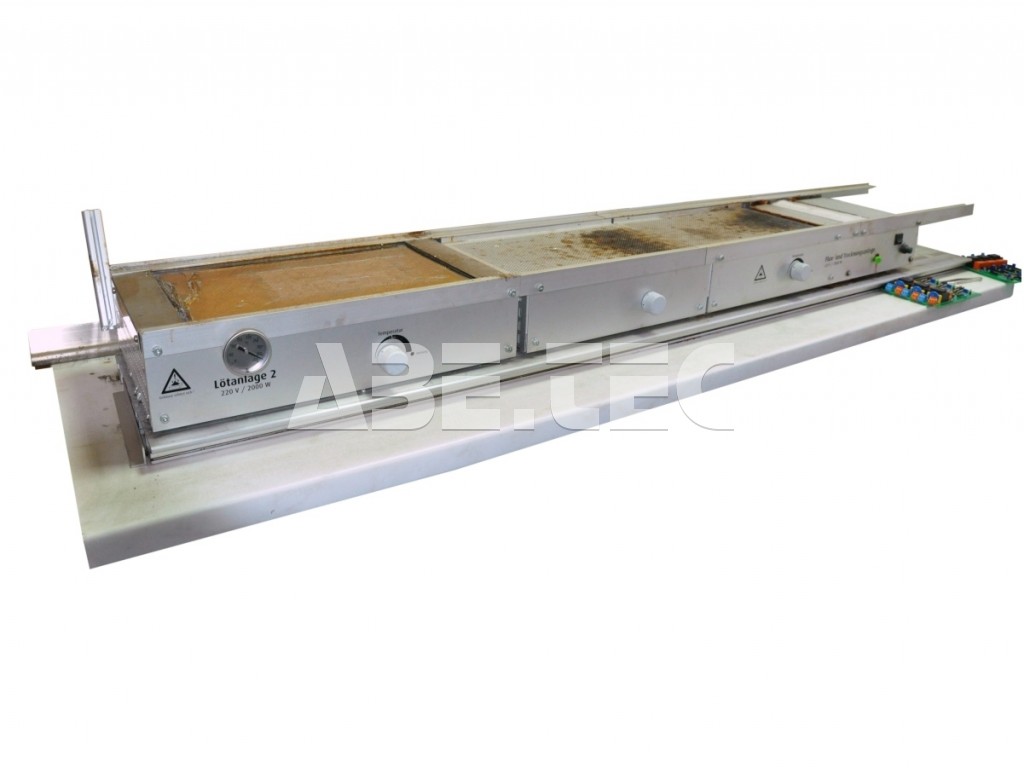

další Malá spájkovacia linka GTC Malá spájkovacia linka GTC, princíp spájkovanie Malá spájkovacia linka GTC, jednotlivé moduly Malá spájkovacia linka GTC Malá spájkovacia linka GTC Malá spájkovacie linka GTC Malá spájkovacie linka GTC

Varianty produktu
Technický list
Vytlačiť produkt

◄ ►

Popis
Obsah balenia
Technické dáta (6)
Fotografie (7)
Video (2)

Popis

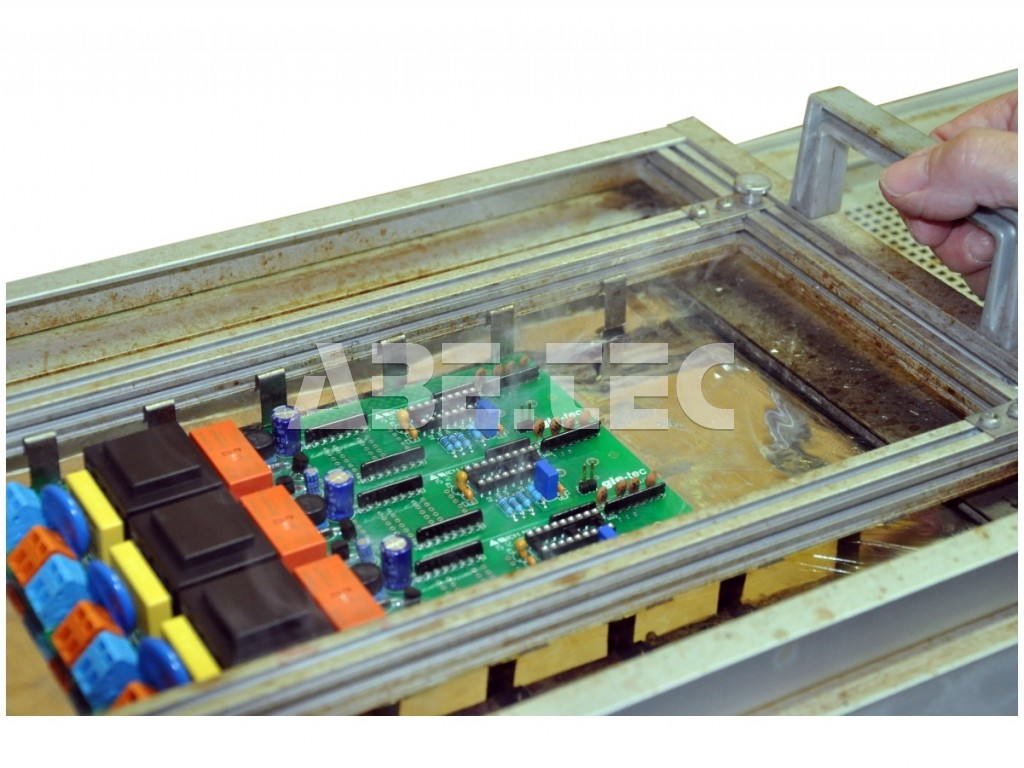

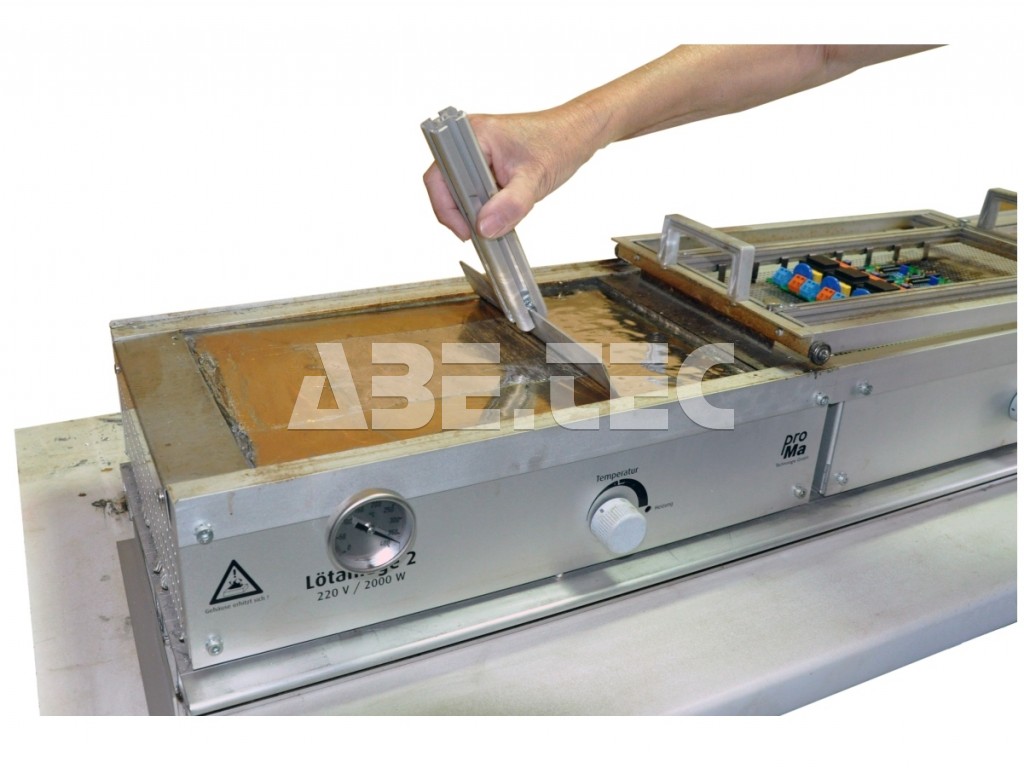

Spájkovacia linka GTC pracuje na princípe statické spájkovacie kúpele (ponorné spájkovanie, spájkovanie vlečením) a potrebuje k svojmu ohrevu veľmi krátku dobu. Veľkosť dosky 350 x 180 mm, teplota kúpeľa max. 360 °. Linka je určená pre prototypy a krátke séria, drobnú výrobu. Spájkovacia rámček je určený pre DPS 350 x 180 mm. Šírka dráhy, koľajnice, po ktorej je vedený spájkovacia rámik. 180 mm je maximálna šírka spájkovanie. Linka GTC má zvýšenú kapacitu pomocou ďalšieho predohrevu, kedy možné spracovať dva rámy 350 x 180 mm naraz. V prípade rámu 180 x 180 mm až 4 ks rámov naraz.

Linka GTC obsahuje:

Spájkovacia modul vrátane zákryte na spájkovacie zliatinu
Dávkovač tavidlá, predohrev pre jeden rám 350 x 180 mm
Ďalšie predohrev pre druhý rám 350 x 180 mm
Spájkovacia rámik 350 x 180 mm 2ks

Obsah balenia

Spájkovací modul vrátane zákryte na spájkovacie zliatinu
Dávkovač tavidlá, predohrev pre jeden rám 350 x 180 mm
Ďalšie predohrev pre druhý rám 350 x 180 mm
Spájkovací rámik 350 x 180 mm 2ks

Technické dáta (6)

Technické dáta na porovnanie Spájkovacia linka GTC

Názov parametra	Hodnota
Maximálny rozmer DPS	350 x 180 mm
Šírka dosky	180 mm
Max. pracovná teplota	360 °C
Obsah spájkovacej zliatiny	5.5 kg
Obsah taviva	0.4 l
Napájacie napätie	230 V
