Software GALAAD

Programové vybavenie Galaad je univerzálny softvér, ktorý je neustále vo vývoji. Softvér nebol navrhnutý iba pre CNC frézku Pure, Rack alebo Advantage, ale pracuje aj inými strojmi. Podnety pre zdokonalenie softvéru prichádzajú nielen od užívateľov Galaadu, ale aj od ostatných. Tým je softvér v neustálom pohybe vpred. Aktualizácie sú voľné - zadarmo je možné ich stiahnuť zo stránok www.galaad.net. Softvér je chránený USB kľúčom, ktorý používateľ dostane spoločne s dodávkou.

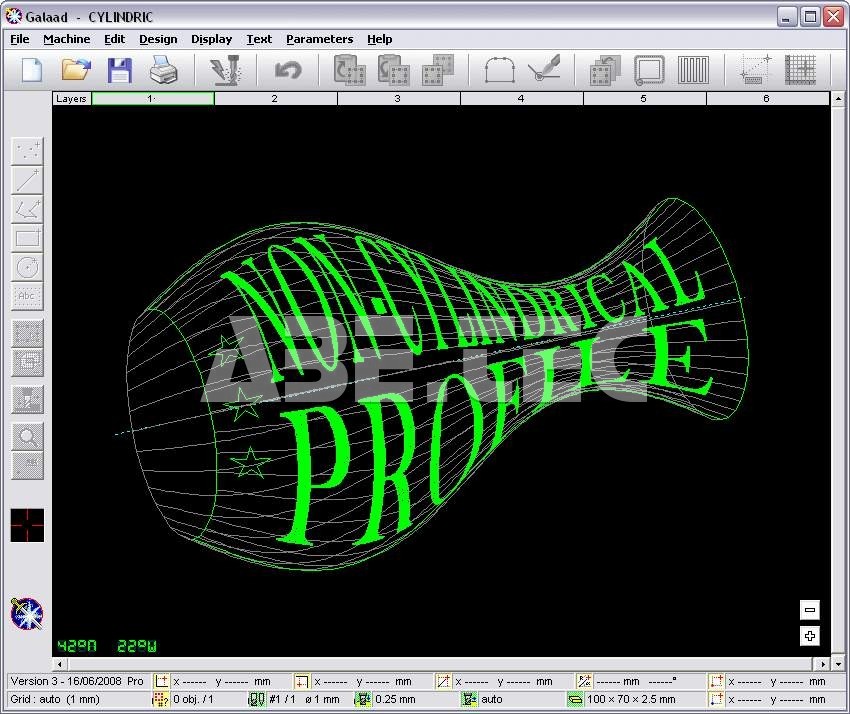

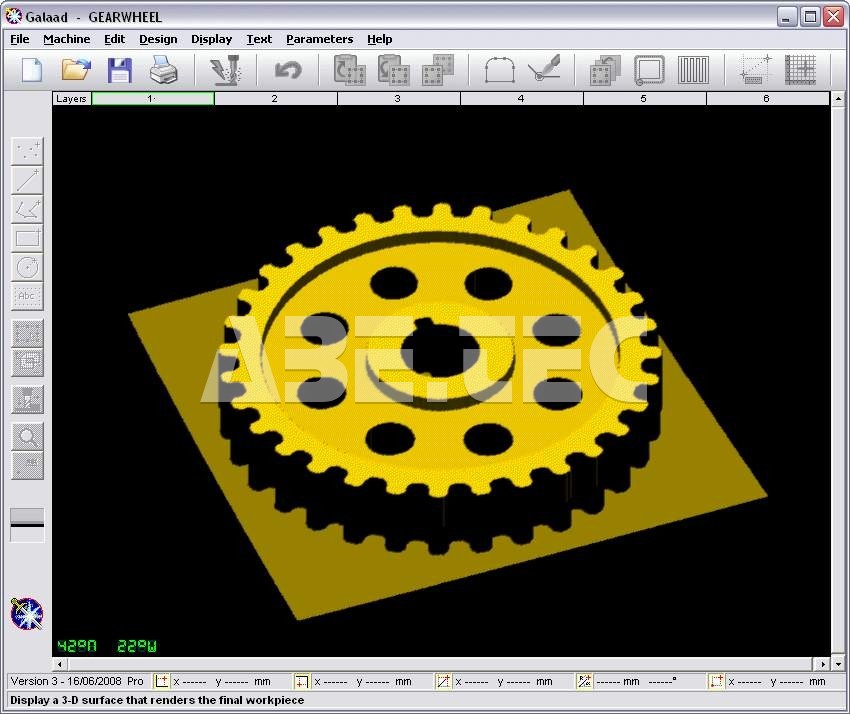

Galaad nie je čistý 3D CAD softvér, ako býva obvykle definovaný, tj. neumožňuje užívateľovi vytvárať obrobky priamou manipuláciou s objemami a plochami. Avšak početné 3D funkcie sú nemenej použiteľné z modulu CAD, obzvlášť potom pokročilá 3D tvorba drôtených projekcií, ohybov a iných priestorových manipulácií. Konštrukčné funkcie 2½D sú priamo prepojené s frézovaním, a teda zahŕňajú všetky prostriedky na riadenie dráhy, hĺbok, vŕtania a rýchlosti posuvu, kompenzácií nástroja atď.
Veľký úspech softvéru Galaad je spôsobený jednoduchosťou používania, čo neznamená, že ponúka príliš málo pokročilých funkcií. Je prijímaný s úspechom ako absolútnymi začiatočníkmi v počítačoch, tak expertmi v odbore CAD/CAM. Definovať softvér Galaad je možné týmito kľúčovými slovami: intuitívny, ľahký, výkonný, prispôsobivý, integrovaný.
Štandardná licencia Galaad poskytuje prístup do všetkých modulov bez akýchkoľvek obmedzení.

2½D frézovanie

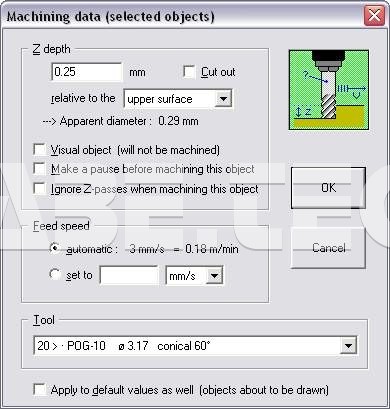

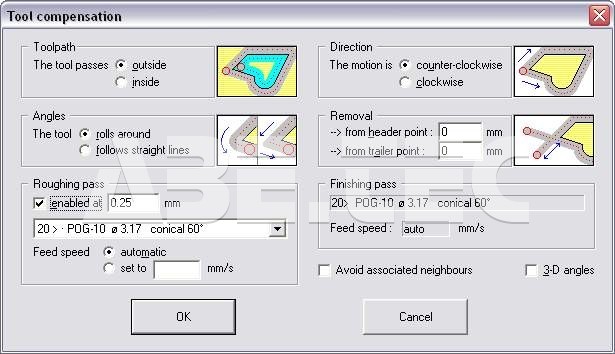

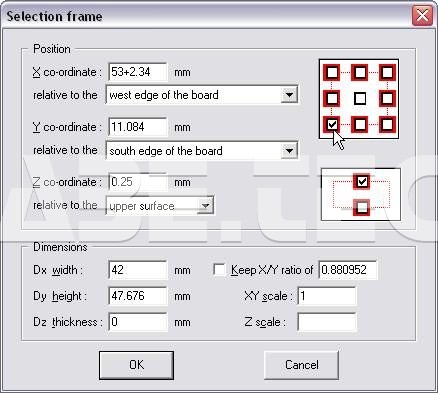

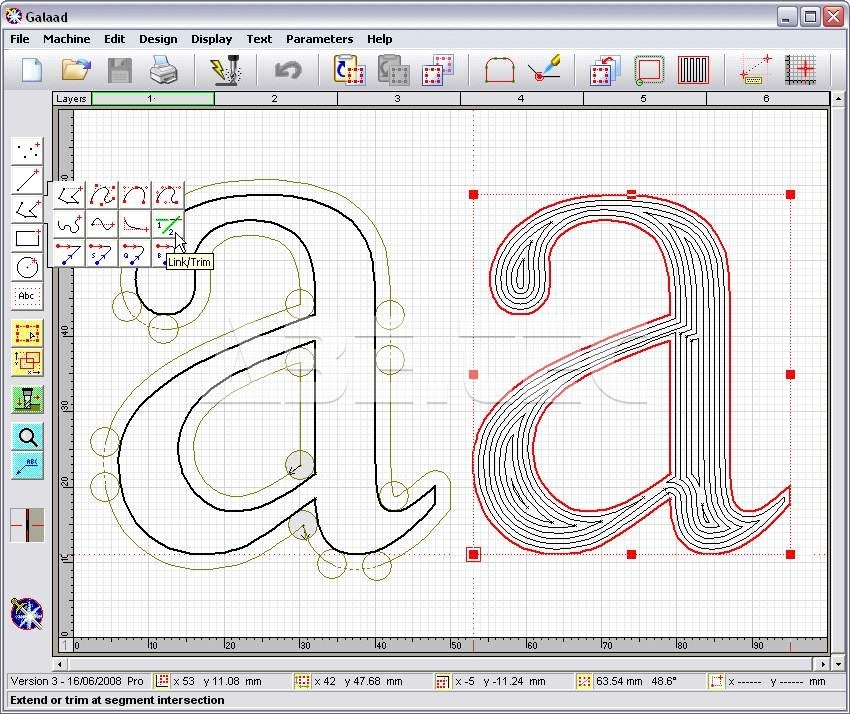

Hlavným a najstarším modulom je program Galaad. Ten umožňuje užívateľovi navrhovať 2½D obrobky, ktoré sa potom obrábajú priamo obrábacím modulom. Všetky pokročilé funkcie vyhradenej konštrukcii sú ľahko prístupné. Sú to vkladanie súradníc pomocou klávesnice, snímkovanie on-line, rovinnej i priestorovej manipulácie, dynamické vizuálne rozmery, kompenzácia nástroja, šrafovacie a akumulačné cykly a mnoho ďalších. Softvér Galaad môže tvoriť obrábaciu dráhu v troch osiach. Nad pracovným priestorom a nastaveným hodnotami CNC stroja je možné dohliadať z tohto modulu. Namiesto integrovaného post-procesora je možné používať externý post-procesor, vyvolávanému priamo obrábacím príkazom. Nastavovanie parametrov zahŕňa pokročilé riadiace funkcie stroja pre špeciálne aplikácie, zvlášť automatické riadenie vstupu/výstupu a oneskorenia.

2½D ovládanie

Ovládačom stroja integrovaným v konštrukčnom module je program Lancelot. Spúšťa sa priamo z modulu CAD a umožňuje užívateľovi nastavovať parametre obrábacieho procesu (poradie nástrojov, hrubovanie a dokončovacie práce, mierky, filtre, opakované cykly, pokračovanie, delenie atď.), nastavovať začiatok obrobku pomocou intuitívnej prístrojovej dosky, obsahujúcej ručné ovládanie, automatické meranie nástroje, alebo riadenie začiatku uloženého do pamäte, a dohliadať na proces diaľkového obrábania, pričom používateľ si udržuje kontrolu klikaním. Tento modul je možné používať samostatne s jeho vlastnými funkciami importu, alebo priamo z externého systému CAD, ktorý vie exportovať dráhy nástroja. Môže ovládať tri osi XYZ alebo XAZ (valcové obrábanie), a dokonca riadiť motorizovaný nastaviteľný brit pod kontrolou tretej alebo štvrtej osi.

3D ovládanie

Špeciálny modul Kay je samostatný 3D bočný program. Vie pracovať so súbormi ISO G-code, Isel-NCP alebo MasterCam-NCI, zaisťujúcimi dohľad nad automatickým obrábaním z troch až piatich osí. Obsahuje normálne funkcie pre ručný prísun počiatku obrobku a pokročilú parametrizáciu stroja. Tento modul je možné vyvolať priamo pomocou softvéru CAD alebo CAM, ktorý vie exportovať 3D dráhy nástroja. Jeho cena je celkom nízka a je možné ho nakúpiť samostatne.

Sústruženie

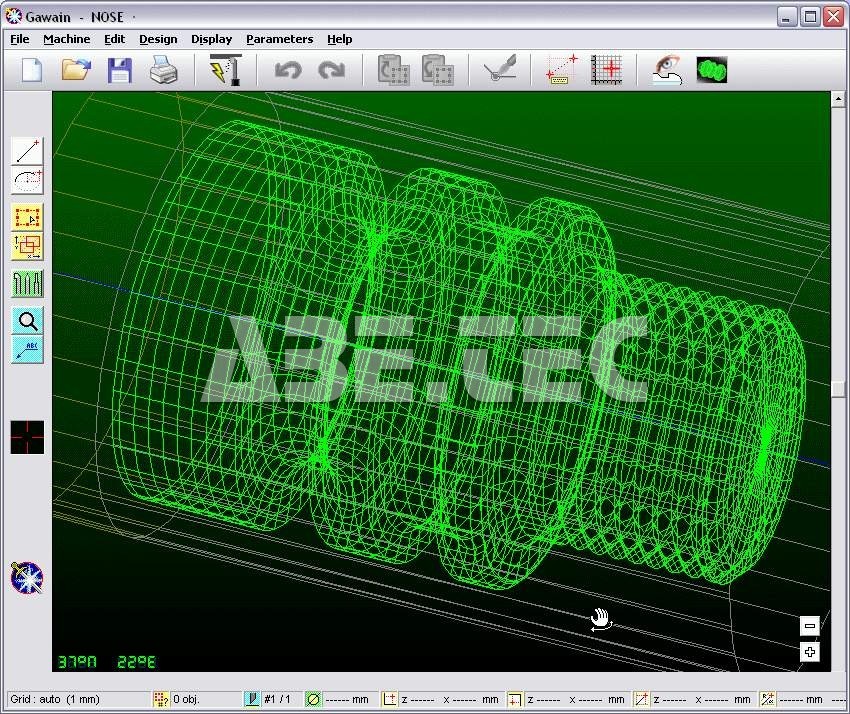

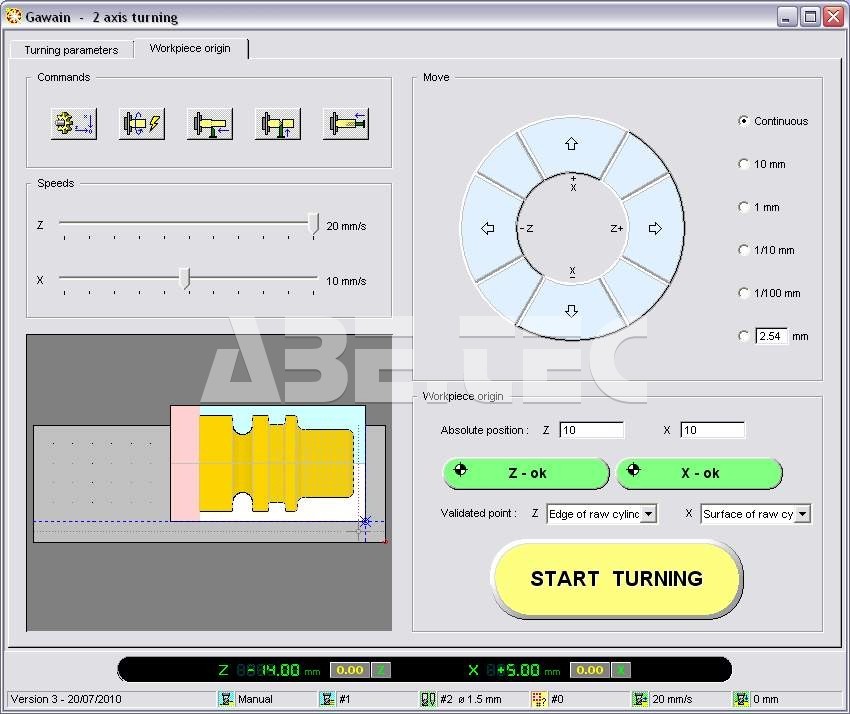

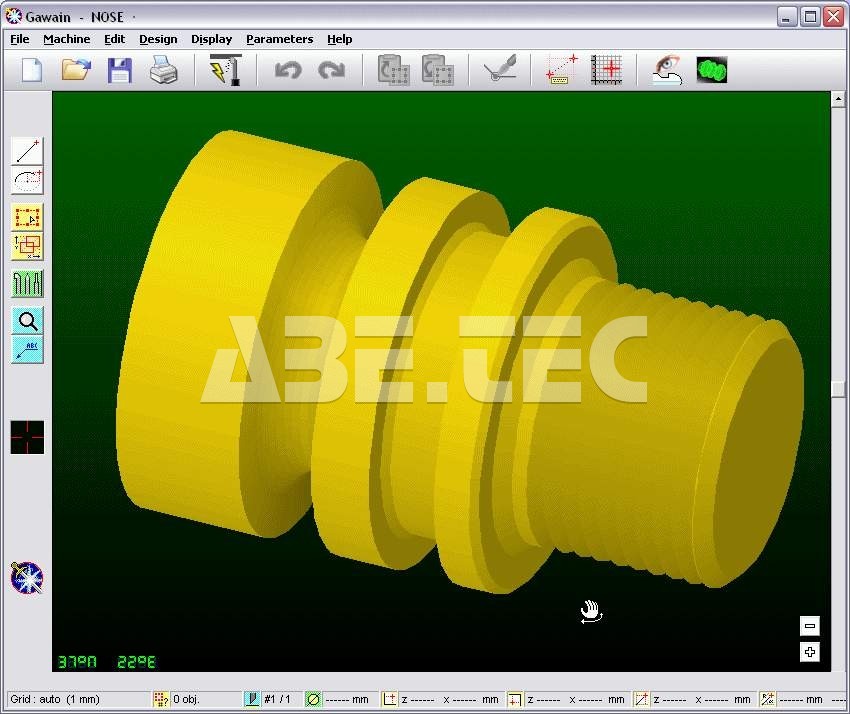

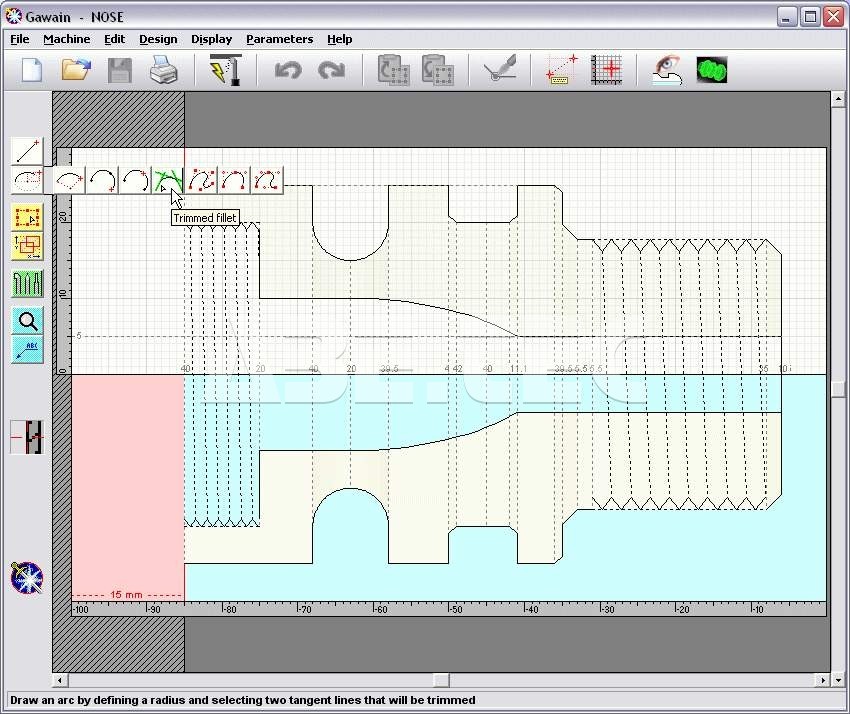

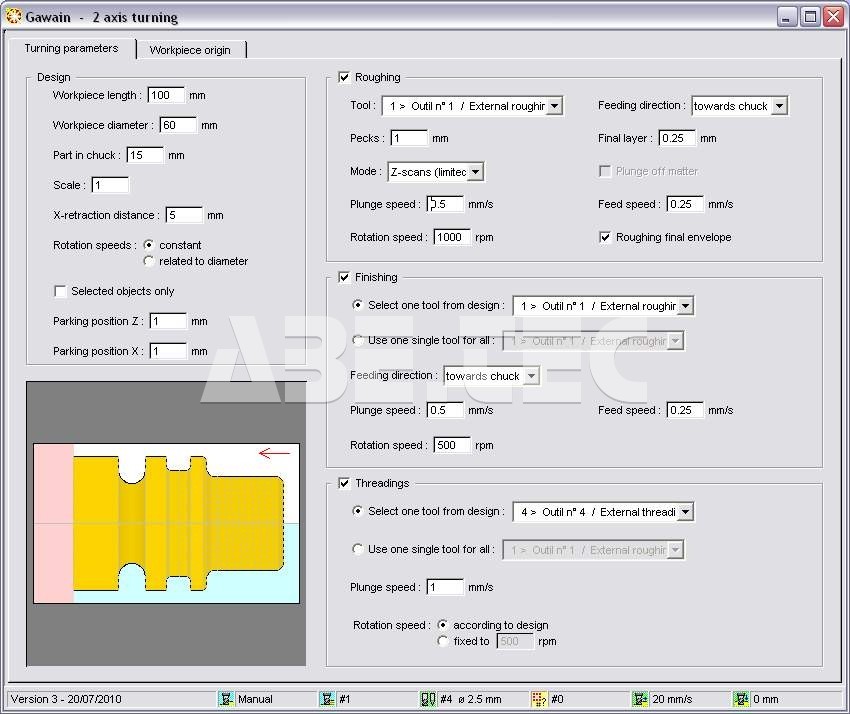

Neindexovaný obrábací modul Gawain používa väčšinu funkcií CAD, ktoré ponúka softvér Galaad, avšak adaptovaných na jednoduché sústruženie v dvoch osiach. Parametre sústruhu sú nezávislé a môžu existovať spoločne s parametrami frézovania. Tento obrábací modul často používajú tvorcovia modelov na pasívnom sústruhu, namontovanom na frézovací stôl, čím kombinujú frézovanie a sústruženie na jedinom stroji pri nízkych nákladoch.

Programovanie

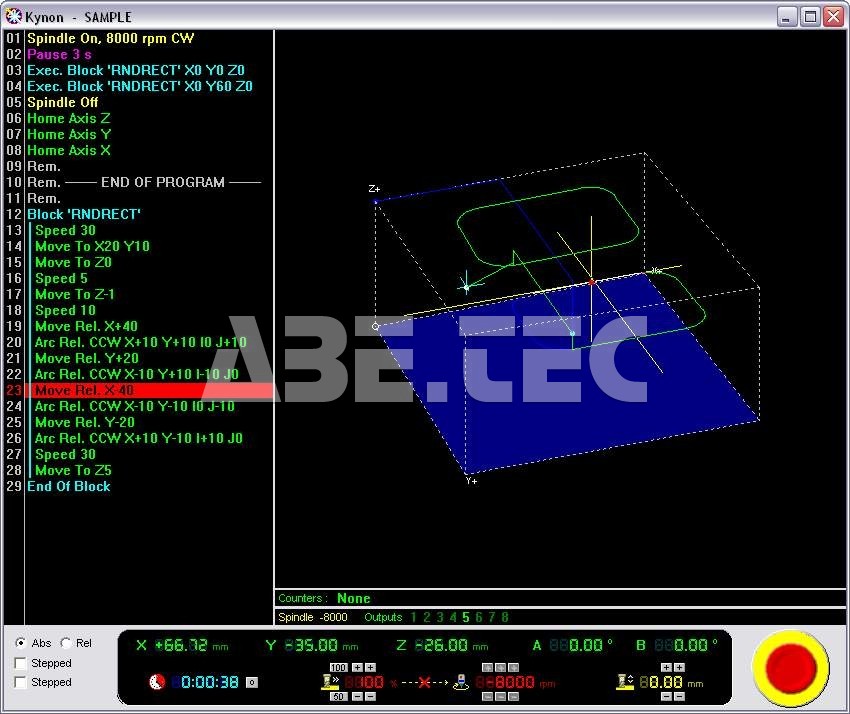

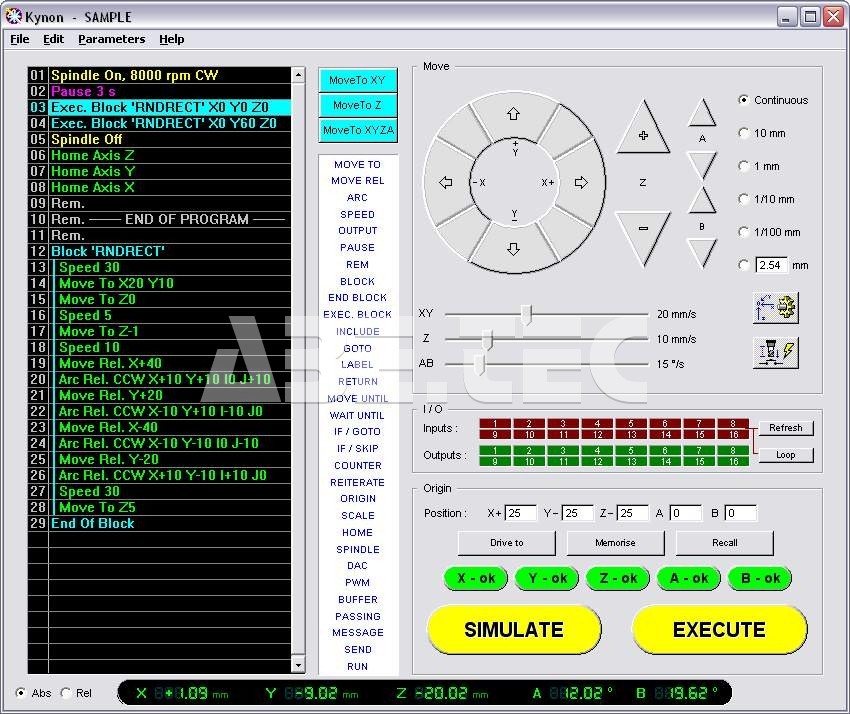

Programovací modul Kynon dovoľuje užívateľovi tvoriť cestu od jednoduchých pohybových príkazov na stroji (1 až 5 osí) so vstupom/výstupom, hodinami, čítačmi, riadiacimi slučkami alebo udalosťami operátora. Je možné definovať makrá so súradnicami a hierarchiami, alebo začleňovať priamo externé súbory. Tento softvér je hlavne určený pre osadzovacie aplikácie užívateľov, ktorí potrebujú vytvárať cestu vo viacerých osiach s riadením udalostí. Je samozrejmé, že tento modul môže využívať každú cestu, ktorá bola navrhnutá softvérom Galaad.

Frézovanie DPS

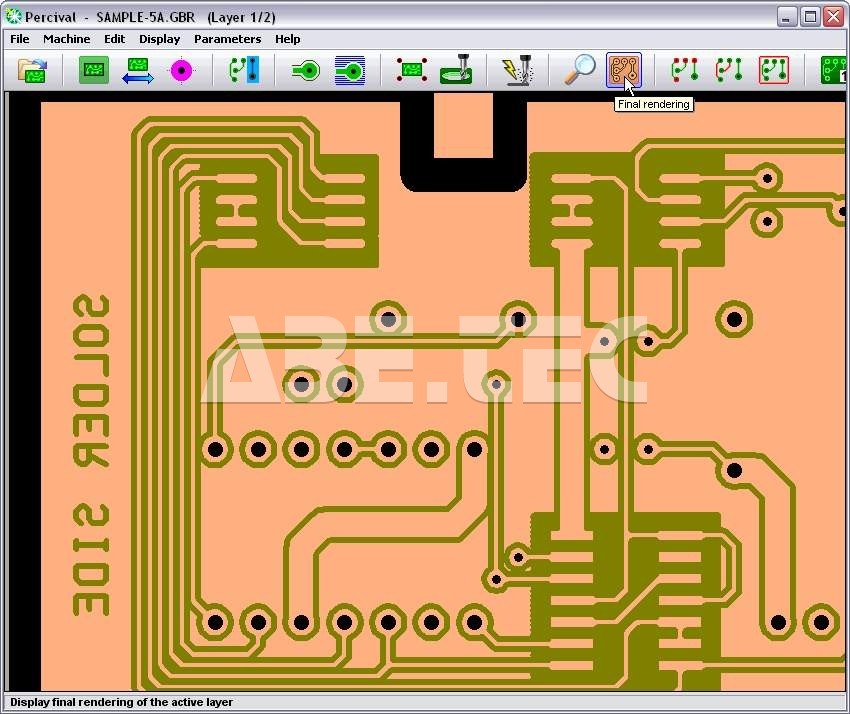

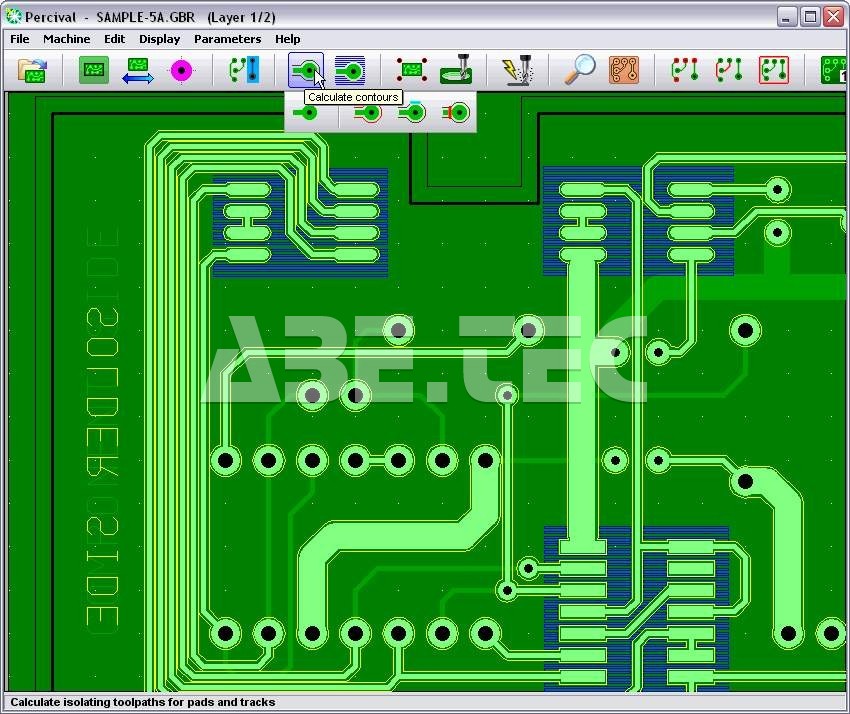

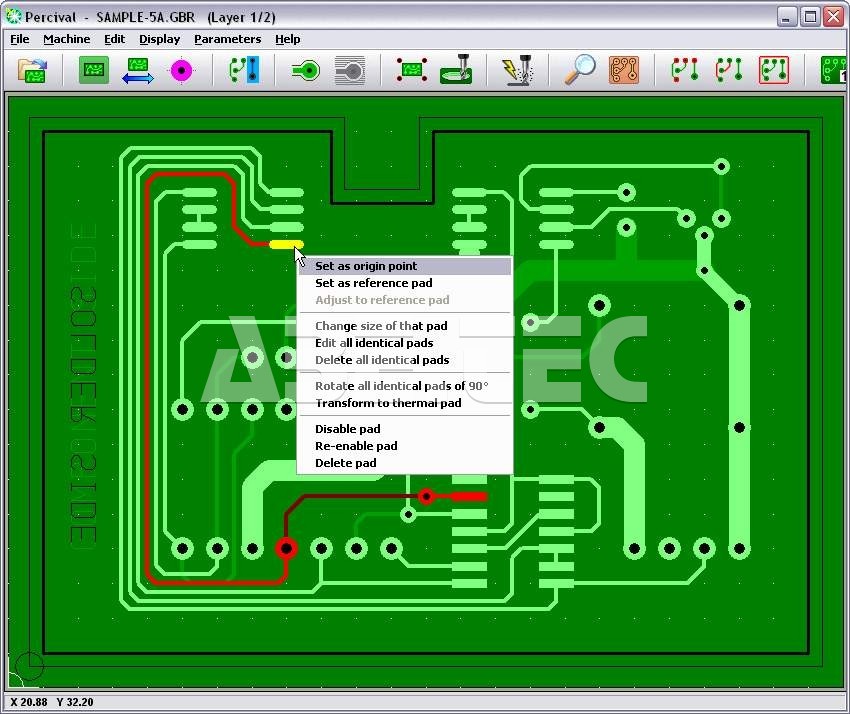

Modul Percival vie otvárať súbory Gerber a Excellon. Tento softvér vypočíta obrysy dráhy a spájkovacie plôšky v závislosti od použitých nástrojov, ako aj kruhové vŕtané otvory s obmedzenou výmenou nástroja. Potom vyvolá priamo obrábací modul a začne proces frézovania DPS.

Editovanie G-kódu

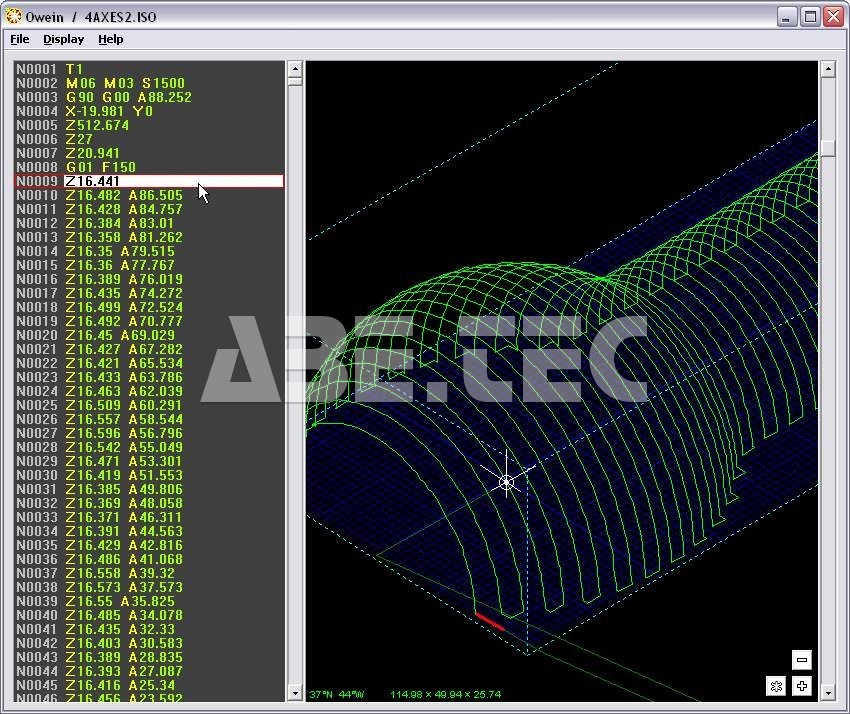

Malý doplnok sady modulov, Owein, je textový editor G-kódu a NCP-kódu, ktorý zobrazuje niekoľko pohľadov na editovanú cestu v reálnom čase, so zvýraznením aktuálnej línie a okamžitým hlásením zmien textu. Možno ho použiť ako prevodník medzi formátmi NCI, NCP a ISO.

Prepojenie CNC a notebook/PC

Je potrebné si zistiť, či Galaad podporuje príslušnú CNC frézku a či je k dispozícii príslušný prevodník k CNC frézke. Prevodníkom je myslené zariadenie, ktoré prevedie signál z USB protu PC alebo notebooku do LPT CNC frézky. Pokiaľ si nebudete istí s výberom softvéru Gallad a CNC frézky, vždy nás kontaktujte. ABE.TEC má odskúšané riešenia pre jednotlivé frézky, ktoré predáva, napriek tomu odporúčame kontaktovať technika fy ABETEC na overenie technického riešenia.
