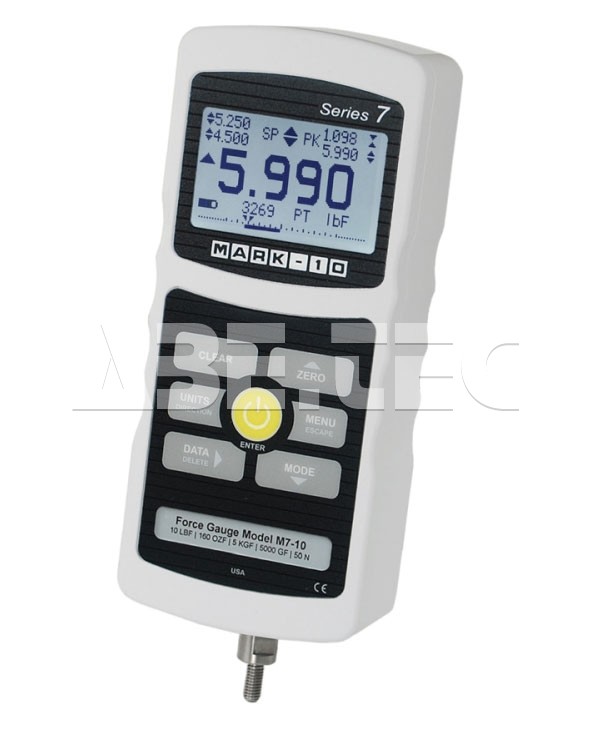

Skúšobný prístroj sily M7-05E

Obj. číslo:

106002033

Výrobca:

Kategória:

Séria 7

Dostupnosť:

4 týždne

priamy dovoz z USA, tovar naskladníme zvyčajne do štyroch týždňov od dátumu objednania

předchozí

další Skúšobný prístroj sily M7-05E Skúšobný prístroj sily M7-05E Skúšobný prístroj sily M7-05E Skúšobný prístroj sily M7-05E Skúšobný prístroj sily M7-05E Skúšobný prístroj sily M7-05E Skúšobný prístroj sily M7-05E Skúšobný prístroj sily M7-05E Skúšobný prístroj sily M7-05E

Varianty produktu
Technický list

◄ ►

Kapacita prístroja 2,5 N (0,5 lbF).
Rozlíšenie 0,0005 N (0,0001 lbF).
Vysoký vzorkovací kmitočet 14 000 Hz.
Výstupy USB, RS-232, Mitutoyo (Digimatic) a analóg.
Kontinuálny zber dát až po 5000 dátových záznamov, frekvencií až 14000 Hz, ktoré je možné stiahnuť na PC.
Pamäť na individuálne dátové body pre až 5000 záznamov.
Detekcia zlomu vzorky s automatickými funkciami, vrátane zastavenia pohybu stojana.
Detekcia prvej / druhej špičky.
Automatický výstup / ukladanie dát / nulovanie po dokončení rôznych akcií.
5 merných jednotiek plus koeficient trenia a užívateľom definovaná jednotka s nastaviteľným menom.
Programovateľný príkazový reťazec pre nožný spínač.
Programovateľné body nastavenia, s indikátormi a výstupom.
Režim priemerovania vypočíta priemerné hodnoty v priebehu času.
Režim externého spúšťania pre testovanie kontaktu spínača alebo vzdialené zastavenie aktualizácie displeja.

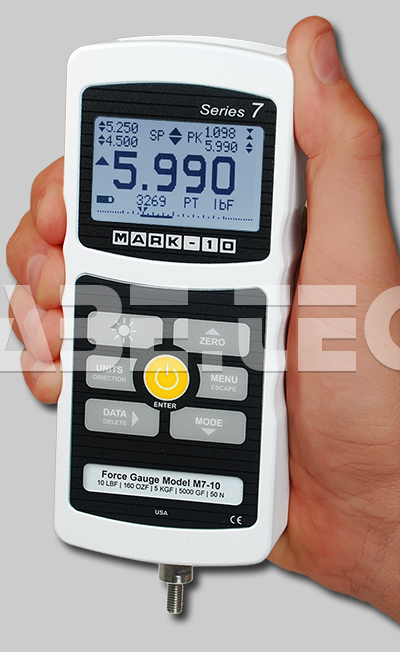

Veľký podsvietený grafický displej.
Dátová pamäť s 5 000 miestami so štatistikou (min, max, priemer, štandardná odchýlka) a výstupy.
Živý grafický ukazovateľ záťaže so značkami nastavených hodnôt
Konfigurovateľné akustické alarmy a tóny kláves.
Ochrana heslom, konfigurovateľným pre jednotlivé tlačidlá a kalibráciu.

Séria 7 profesionálnych digitálnych meračov sily je navrhnutá s radom sofistikovaných funkcií pre najnáročnejšie aplikácie merania ťahovej a kompresnej sily, a to až do 2500 N (500 lbF). Meradlá sú vybavené presnosťou ± 0,1% a veľmi rýchlou, špičkovou vzorkovacou frekvenciou 14 000 Hz, ktorá produkuje spoľahlivé výsledky pre extrémne rýchle akčné testy.

Meradlá série 7 zahŕňajú všetky funkcie radu 5, s niekoľkými ďalšími funkciami, vrátane vysokorýchlostného nepretržitého zachytávania a ukladania dát s pamäťou až do 5000 hodnôt. Meradlá sú vybavené programovateľnou sekvenciou naviazanou na nožný pedál, detekciou zlomu a prvou/druhou detekciou špičiek. Séria 7 zahŕňa mernú jednotu koeficientu trenia a užívateľom definovanú jednotku. Pre zvýšenie produktivity sú meradlá vybavené automatickým výstupom dát, ukladaním dát a nulovaním funkcií okamžite po ukončení detekcie zlomu, priemerovaní, externej spúšti a prvej a druhej detekcii špičiek.

Merače sily série 7 sú priamo kompatibilné so všetkými Mark-10 skúšobnými stojanmi, vrátane ESM303. Tieto stojany umožňujú testovanie radu funkcií, napr. testovanie zlomu, skúšky ťahom, skúšky kompresie, dynamické zaťaženie, ai.

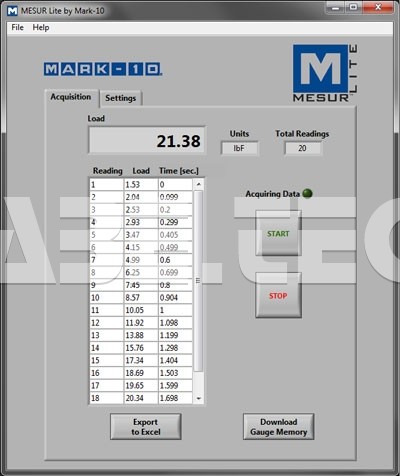

Meradlá obsahujú MESURTM Lite softvér na získavanie dát, ktorý tabeluje kontinuálne alebo jednotlivé bodové dáta. Export jedným kliknutím do Excelu umožňuje ďalšiu manipuláciu s údajmi.

Technická špecifikácia:

Presnosť:	± 0,1% plnej stupnice
Vzorkovací kmitočet:	14 000 Hz
Napájanie:	Sieťový adaptér alebo akumulátor. Je zobrazený indikátor nízkeho napätia batérie v niekoľkých krokoch. V prípade príliš nízkeho napätia batérie sa merač automaticky vypne.
Životnosť batérie:	Podsvietenie zapnuté: až 7 hodín trvalého používania. Podsvietenie vypnuté: až 24 hodín trvalého používania.
Jednotky merania:	lbF, ozF, gF, N, kN, mN (závisí na modelu měřiče)

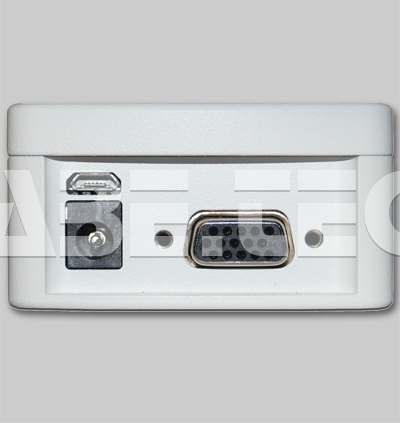

Výstupy:	USB/RS-232: Konfigurovateľné až do 115 200 baud. Obsahuje jazyk pre ovládanie merača GCL 2 pre plné ovládanie pomocou počítača. Mitutoyo (Digimatic): Sériový BCD, vhodný pre všetky prístroje zlučiteľné s Mitutoyo SPC. Analóg: ± 1 VCD, ± 0,25% plnej stupnice pri kapacite. Univerzálna: Tri výstupy s otvoreným konektorom, jeden vstup. Nastavené hodnoty: Tri linky s otvoreným konektorom.
Konfigurovateľné nastavenia:	Digitálne filtre, výstupy, automatický výstup (cez USB/RS-232), automatické vypnutie, implicitné nastavenie, priemerovací režim, externý spínač, heslá, tóny klávesov, akustické alarmy, podsvietenie, kalibrácia.
Bezpečné preťaženie:	200% plnej stupnice (pri 110% a viac sa na displeji zobrazí "OVER").
Hmotnosť:	M7-012 až M7-100: 0,45 kg M7-200 až M7-500: 0,54 kg.
Súčasti dodávky:	Transportné puzdro, dlátko, kužeľ, drážka V, háčik, plôška, predlžovacia tyč, univerzálny sieťový adaptér, batéria, návod pre rýchly štart, kábel USB, jednotka CD (ovládač USB, softvér MESUR Lite, demoverzia softvéru MESURgauge, a návod na použitie) , kalibračný certifikát NIST s dátami.
Pracovné podmienky:	4 - 38 °C, vlhkosť max. 96%, nekondenzujúca
Záruka:	3 roky

	Závit
M7-012E až M7-100E	#10-32M UNF
M5-200E až M5-500E	5/16-18M UNC

Porovnanie prístrojov radu 7:

	Kapacita							Rozlíšenie
Model	lbF	ozF	kgF	gF	N	kN	mN	lbF	ozF	kgF	gF	N	kN	mN
M7-012E	0,12	2	-	50	0,5	-	500	0,00002	0,0005	-	0,01	0,0001	-	0,1
M7-025E	0,25	4	-	100	1	-	1000	0,00005	0,0001	-	0,02	0,0002	-	0,2
M7-05E	0,5	8	-	250	2,5	-	2500	0,0001	0,002	-	0,05	0,0005	-	0,5
M7-2E	2	32	1	1000	10	-	-	0,0005	0,01	0,0002	0,2	0,002	-	-
M7-5E	5	80	2,5	2500	25	-	-	0,001	0,02	0,0005	0,5	0,005	-	-
M7-10E	10	160	5	5000	50	-	-	0,002	0,05	0,001	1	0,01	-	-
M7-20E	20	320	10	10000	100	-	-	0,005	0,1	0,002	2	0,02	-	-
M7-50E	50	800	25	25000	250	-	-	0,01	0,2	0,005	5	0,05	-	-
M7-100E	100	1600	50	50000	500	-	-	0,02	0,5	0,01	10	0,1	-	-
M7-200E	200	3200	100	-	1000	1	-	0,05	1	0,02	-	0,2	0,0002	-
M7-500E	500	8000	250	-	2500	2,5	-	0,1	2	0,05	-	0,5	0,0005	-

Príslušenstvo, ktoré je súčasťou dodávky:

	Model prístroja sily
Príslušenstvo	M7-012E až M7-20E	M7-50E až M7-100E	M7-200E až M7-500E
Predlžovacia tyč	G1024E	G1024E	G1031E
Kužeľ	G1026E	G1026E	G1033E
Dlátko	G1025E	G1025E	G1032E
Drážka V	G1027E	G1027E	G1034E
Ploška	G1029E	G1029E	G1036E
Háčik	G1028E	G1028E	G1035E
Spojka	-	G1039E	G1037E

Voliteľné príslušenstvo (na objednávku):

Voliteľné príslušenstvo	Obj. kód
Široký sortiment skúšobných zariadení a upínacích prípravkov.
Softvér MESURgauge Umožňuje zostavovanie tabuliek a diagramov záťaže v závislosti od času, alebo záťaže v závislosti od dráhy. Ďalej vypočítava štatistiky, exportuje do Excelu ai.	15-1004E
Výstupné káble Posielajú skúšobné údaje do počítača, štatistickej tlačiarne alebo iného úložiska dát na ďalšiu analýzu.	09-1163E 09-1165E
Náhradné batérie	08-1026E
Náhradný AC adaptér, 220 V EUR	AC1031E
Montážna sada	AC1052E

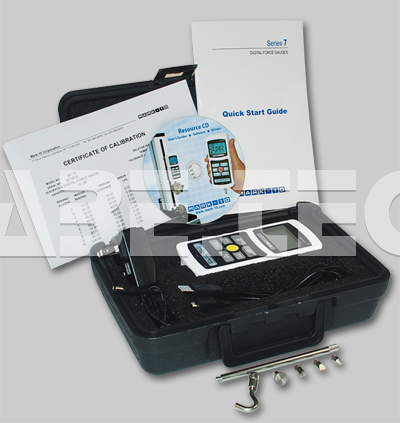

Transportné púzdro.
Dlátko, kužeľ, drážka V, háčik, plôška.
Predlžovacia tyč.
Univerzálny sieťový adaptér.
Batérie.
Návod na rýchly štart.
Kábel USB.
Jednotka CD (ovládač USB, softvér MESUR Lite, demoverzia softvéru MESURgauge, a návod na použitie).
Kalibračný certifikát NIST s dátami.

Technické dáta na porovnanie Skúšobný prístroj sily M7-05E

Názov parametra	Hodnota
Typ skúšobného prístroja	měření síly
Vzorkovací kmitočet	14000 Hz
Presnosť	± 0.1 %
Výstupy	USB, RS-232, Mitutoyo (Digimatic), analog, univerzální, nastavené hodnoty
Kapacita silových prístrojov	2.5 N
Rozlíšenie	0.0005 N
Jednotky merania	lbF, ozF, gF, N, mN
Rozmery	64.3 x 149.4 x 33.6 mm
Hmotnosť	0.45 Kg
