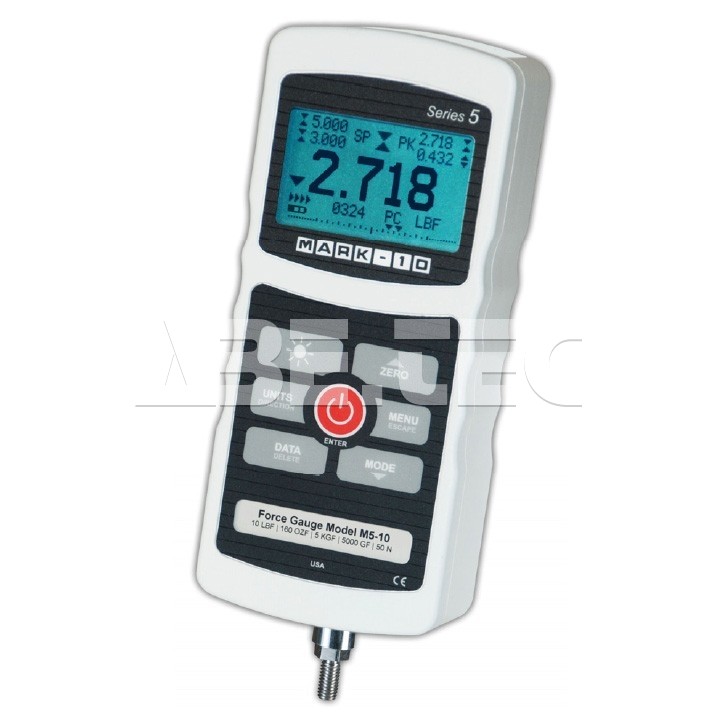

Skúšobný prístroj sily M5-1500E

Obj. číslo:

106700134

Výrobca:

Kategória:

Séria 5

Dostupnosť:

4 týždne

priamy dovoz z USA, tovar naskladníme zvyčajne do štyroch týždňov od dátumu objednania

předchozí

další Skúšobný prístroj sily M5-1500E Skúšobný prístroj sily M5-1500E Skúšobný prístroj sily M5-1500E Skúšobný prístroj sily M5-1500E Skúšobný prístroj sily M5-1500E Skúšobný prístroj sily M5-1500E Skúšobný prístroj sily M5-1500E Skúšobný prístroj sily M5-1500E Skúšobný prístroj sily M5-1500E Skúšobný prístroj sily M5-1500E Skúšobný prístroj sily M5-1500E Skúšobný prístroj sily M5-1500E Skúšobný prístroj sily M5-1500E

Varianty produktu
Technický list
Vytlačiť produkt

◄ ►

Popis
Obsah balenia
Technické dáta (9)
Voliteľné príslušenstvo (6)
Fotografie (13)
Video (1)

Popis

Kapacita prístroja 7500,0 N (1500,0 lbF).
Rozlíšenie 5,0 N (1,0 lbF).
Vysoký vzorkovací kmitočet 7 000 Hz.

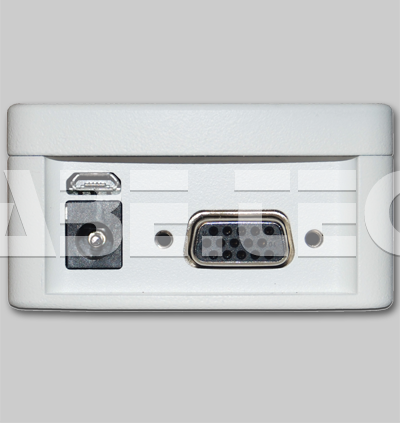

Výstupy USB, RS-232, Mitutoyo a analóg.

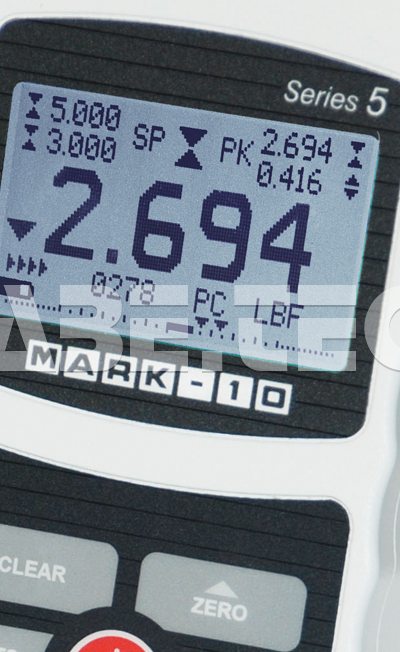

Veľký podsvietený grafický displej.
Dátová pamäť s 1 000 miestami so štatistikou (min, max, priemer, štandardná odchýlka) a výstupy.
Živý grafický ukazovateľ záťaže so značkami nastavených hodnôt.
Programovateľné nastavené hodnoty s alarmami a výstupmi.
Trvalé zobrazenie špičkových údajov a nastavených hodnôt.
Priemerovací režim - vypočítava priemerné údaje v čase.
Režim externého spínača - pre testovanie kontaktu spínač, alebo diaľkové zastavenie aktualizácie zobrazenia.
Automatický dátový výstup cez USB/RS-232.
5 voliteľných jednotiek merania.
Konfigurovateľné akustické alarmy a tóny kláves.
Ochrana heslom, konfigurovateľným pre jednotlivé tlačidlá a kalibráciu.

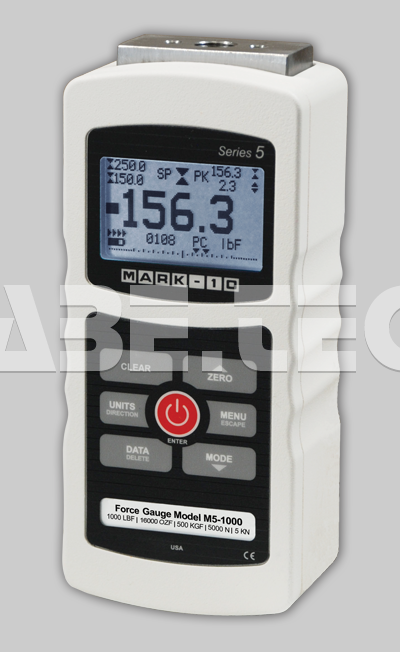

Zdokonalené digitálne merače sily radu 5 sú určené na testovanie ťahových a tlakových síl v početných aplikáciách prakticky v každom priemyselnom odvetví, s kapacitami od 0,5 N až 2500 N (0,12 lb do 500 lb). Merače sa vyznačujú v priemysle ojedinelým vzorkovacím kmitočtom 7 000 Hz, čo dáva presné výsledky aj v prípade rýchlych testov. Presnosť je ± 0,1% plnej stupnice ± 1 číslica a rozlíšenie je 1/5000. Veľký podsvietený grafický displej LCD zobrazuje veľké, čitateľné znaky a jednoduché navigačné menu umožňuje rýchly prístup k početným funkciám a konfigurovateľným parametrom meračov. Dáta je možné prenášať do počítača alebo iného úložiska dát prostredníctvom výstupov USB, RS-232, Mitutoyo (Digimatic) alebo analóg.

Prístroj je vybavený dátovou pamäťou, ktorá pojme až 1 000 údajov, ako sú štatistické výpočty, a výstupom na počítač. Integrované nastavené hodnoty s indikátormi sú ideálne pre testovanie vyhovuje/nevyhovuje a pre spínanie externých zariadení, ako je alarm, relé alebo skúšobné zariadenie. Merače sú chránené pred preťažením až do 150% kapacity. Na displeji sa zobrazuje analógová lišta, na ktorej sa graficky zobrazuje aplikovaná sila.

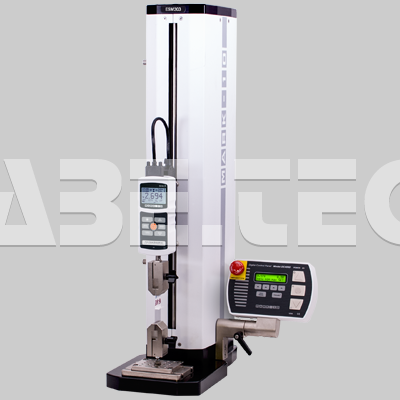

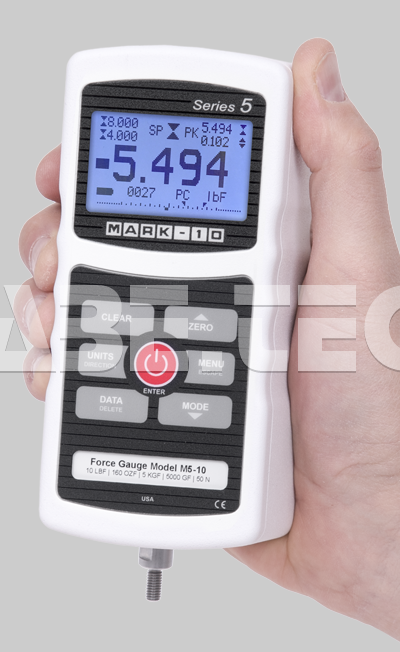

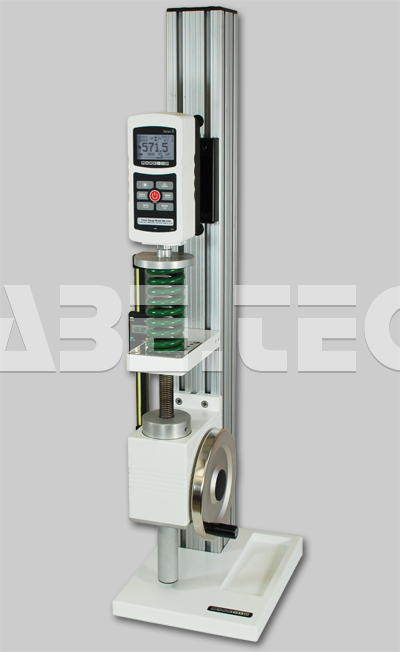

Priemerovací režim radu 5 je odpoveďou na potrebu zaznamenávať priemernú silu v čase, čo je užitočné v takých aplikáciách, ako je test odlupovania, zatiaľ čo režim externého spínača zjednodušuje a spresňuje testovanie aktiváciou spínača. Ergonomická, reverzibilná hliníková konštrukcia dovoľuje prácu z ruky alebo s montážou na skúšobné zariadenie v prípade náročnejších požiadaviek na testovanie.

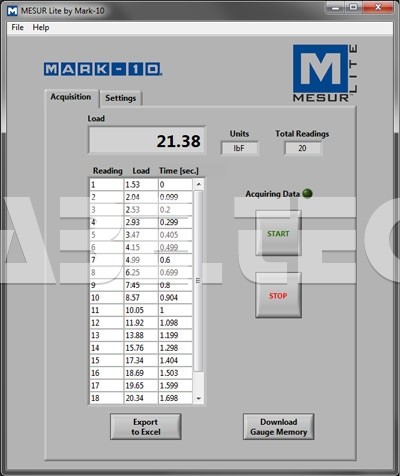

Digitálne merače sily radu 5 sú priamo zlučiteľné so skúšobným zariadením, upínacími prípravkami a softvérom Mark-10. Merače radu 5 obsahujú softvér na zber dát MESUR Lite. Softvér MESUR Lite vynáša do tabuliek priebežné alebo bodové dáta z meračov radu 5 a 4. Dáta uložené v pamäti merača je možné tiež sťahovať hromadne. Export do Excelu jediným kliknutím uľahčuje ďalšiu manipuláciu s dátami.

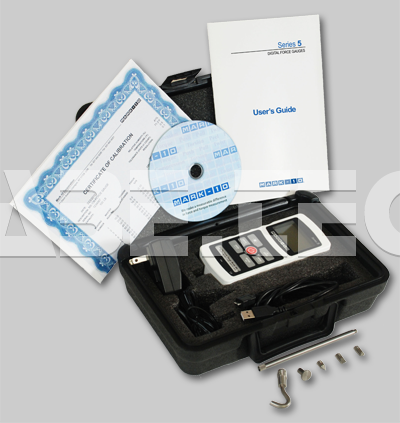

Merače sily radu 5 sa dodávajú v čalúnenom transportnom kufríku s dlátkom, kužeľom, drážkou V, háčikom, plôškou, predlžovacou tyčou, univerzálnym sieťovým adaptérom, batériou, návodom pre rýchly štart, káblom USB, jednotkou CD (ovládač USB, demoverzia pre rýchly štart) a kalibračným certifikátom NIST s dátami.

Technická špecifikácia:

Presnosť:	± 0,1% plnej stupnice ± 1 číslica
Vzorkovací kmitočet:	7 000 Hz
Napájanie:	Sieťový adaptér alebo akumulátor. Je zobrazený indikátor nízkeho napätia batérie v niekoľkých krokoch. V prípade príliš nízkeho napätia batérie sa merač automaticky vypne.
Životnosť batérie:	Podsvietenie zapnuté: až 7 hodín trvalého používania. Podsvietenie vypnuté: až 24 hodín trvalého používania.
Jednotky merania:	lbF, ozF, kgF, N, kN
Výstupy:	USB/RS-232: Konfigurovateľné až do 115 200 baud. Obsahuje jazyk pre ovládanie merača GCL 2 pre plné ovládanie pomocou počítača. Mitutoyo (Digimatic): Sériový BCD, vhodný pre všetky prístroje zlučiteľné s Mitutoyo SPC. Analóg: ± 1 VCD, ± 0,25% plnej stupnice pri kapacite. Univerzálna: Tri výstupy s otvoreným konektorom, jeden vstup. Nastavené hodnoty: Tri linky s otvoreným konektorom.
Konfigurovateľné nastavenia:	Digitálne filtre, výstupy, automatický výstup (cez USB/RS-232), automatické vypnutie, implicitné nastavenie, priemerovací režim, externý spínač, heslá, tóny klávesov, akustické alarmy, podsvietenie, kalibrácia.
Bezpečné preťaženie:	150% plnej stupnice (pri 110% a viac sa na displeji zobrazí "OVER").
Hmotnosť:	0,82 kg
Súčasti dodávky:	Transportné puzdro, dlátko, kužeľ, drážka V, háčik, plôška, predlžovacia tyč, univerzálny sieťový adaptér, batéria, návod pre rýchly štart, kábel USB, jednotka CD (ovládač USB, softvér MESUR Lite, demoverzia softvéru MESURgauge, a návod na použitie) , kalibračný certifikát NIST s dátami.
Záruka:	3 roky

	Závit	Šesťhran (HEX)
M5-012E až M5-100E	#10-32M UNF	5/16 [7,94]
M5-200E až M5-500E	5/16-18M UNC	11/32 [8,74]
M5-1000E	1/2-20F

Porovnanie prístrojov radu 5:

	Kapacita							Rozlíšenie
Model	lbF	ozF	kgF	gF	N	kN	mN	lbF	ozF	kgF	gF	N	kN	mN
M5-012E	0,12	2	-	50	0,5	-	500	0,00002	0,0005	-	0,01	0,0001	-	0,1
M5-025E	0,25	4	-	100	1	-	1000	0,00005	0,0001	-	0,02	0,0002	-	0,2
M5-05E	0,5	8	-	250	2,5	-	2500	0,0001	0,002	-	0,05	0,0005	-	0,5
M5-2E	2	32	1	1000	10	-	-	0,0005	0,01	0,0002	0,2	0,002	-	-
M5-5E	5	80	2,5	2500	25	-	-	0,001	0,02	0,0005	0,5	0,005	-	-
M5-10E	10	160	5	5000	50	-	-	0,002	0,05	0,001	1	0,01	-	-
M5-20E	20	320	10	10000	100	-	-	0,005	0,1	0,002	2	0,02	-	-
M5-50E	50	800	25	25000	250	-	-	0,01	0,2	0,005	5	0,05	-	-
M5-100E	100	1600	50	50000	500	-	-	0,02	0,5	0,01	10	0,1	-	-
M5-200E	200	3200	100	-	1000	1	-	0,05	1	0,02	-	0,2	0,0002	-
M5-300E	300	4800	150	-	1500	1,5	-	0,1	2	0,05	-	0,5	0,0005
M5-500E	500	8000	250	-	2500	2,5	-	0,1	2	0,2	-	0,5	0,0005	-
M5-750E*	750	12000	375	-	3850	3,75	-	0,5	10	0,2	-	2	0,002	-
M5-1000E*	1000	16000	500	-	5000	5	-	0,5	5	0,2	-	2	0,002	-
M5-1500E*	1500	24000	750	-	7500	7,5	-	1	20	0,5	-	5	0,005	-
M5-2000E*	2000	32000	1000	-	10000	10	-	1	20	0,5	-	5	0,005	-

* Poznámka: Pri sile 2500 N a vyššej sa silomery neodporúčajú pre aplikácie, pri ktorých hrozí náhle ostré prasknutie, napr. stláčanie krehkých materiálov, ťahové testovanie zvarov atď. Pre tieto aplikácie odporúčame indikátory so snímačom zaťaženia.

Príslušenstvo, ktoré je súčasťou dodávky:

	Model prístroja sily
Príslušenstvo	M5-012 až M5-20	M5-50 až M5-100	M5-200 až M5-500	M5-750 až M5-1000	M5-1500 až M-2000
Predlžovacia tyč	G1024E	G1024E	G1031E	G1031E	G1031E
Kužeľ	G1026E	G1026E	G1033E	G1033E	G1033E
Dlátko	G1025E	G1025E	G1032E	G1032E	G1032E
Drážka V	G1027E	G1027E	G1034E	G1034E	G1034E
Ploška	G1029E	G1029E	G1036E	G1036E	G1036E
Háčik	G1028E	G1028E	G1035E	G1042E	-
Spojka	-	G1039E	G1037E	-	-
Adaptér závitu	-	-	-	G1041E	G1041E

Voliteľné príslušenstvo (na objednávku):

Voliteľné príslušenstvo	Obj. kód
Široký sortiment skúšobných zariadení a upínacích prípravkov.
Softvér MESURgauge Umožňuje zostavovanie tabuliek a diagramov záťaže v závislosti od času, alebo záťaže v závislosti od dráhy. Ďalej vypočítava štatistiky, exportuje do Excelu ai.	15-1004E
Výstupné káble Posielajú skúšobné údaje do počítača, štatistickej tlačiarne alebo iného úložiska dát na ďalšiu analýzu.	09-1163E 09-1165E
Náhradný sieťový kábel, 220 V EUR	AC1031
Súprava montážnych dosiek	AC1052

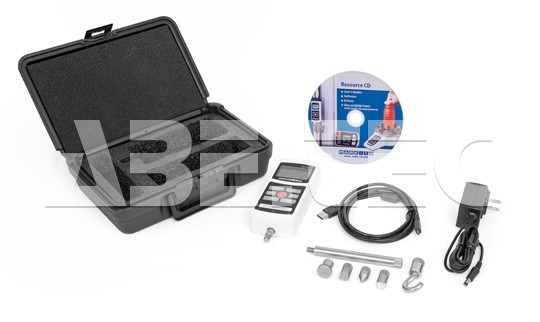

Obsah balenia

Silomery série 5 sú dodávané s nasledujúcim príslušenstvom:

1x predlžovacia tyč*
1 x háčik*
1 x kužeľ*
1 x dlátko*
1 x V-drážka*
1 x plôška*
1 x spojka*
1 x závitový adaptér*
1 x prenosný kufrík
1 x USB kábel
1 x AC adaptér
1 x batéria
1 x CD
1 x certifikát o kalibrácii s dátami
* Konkrétne príslušenstvo závisí od modelu tlakomeru, viď tabuľka "Príslušenstvo, ktoré je súčasťou dodávky".

Technické dáta (9)

Technické dáta na porovnanie Skúšobný prístroj sily M5-1500E

Názov parametra	Hodnota
Typ skúšobného prístroja	měření síly
Vzorkovací kmitočet	7000 Hz
Presnosť	± 0.1 %
Výstupy	USB, RS-232, Mitutoyo (Digimatic), analog, univerzální, nastavené hodnoty
Kapacita silových prístrojov	7500 N
Rozlíšenie	5.0 N
Jednotky merania	lbF, ozF, kgF, N, kN

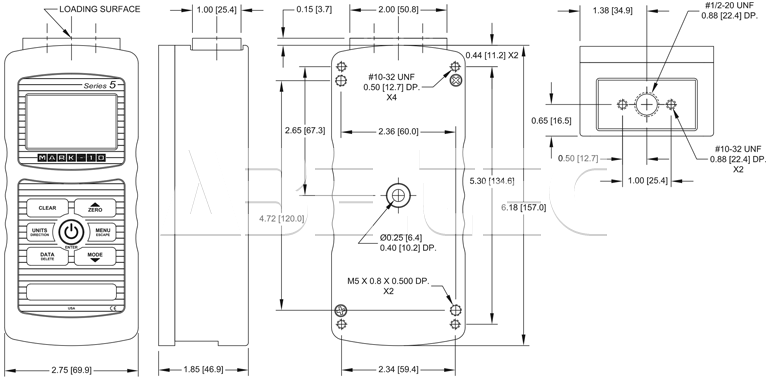

Rozmery	69.9 x 46.9 x 157.0 mm
Hmotnosť	0.82 Kg

Voliteľné príslušenstvo (6)

Tu nájdete voliteľné príslušenstvo, alternatívne a súvisiace produkty pre Skúšobný prístroj sily M5-1500E

Zobrazenie:

Obrázkové Tabuľkové

Softvér na analýzu záťaže a dráhy MESURgauge 15-1004E

MESURgauge je program na meranie a analýzu, určený na rozšírenie funkčnosti prístrojov na meranie sily a momentu. MESURgauge zbiera údaje z akéhokoľvek merača sily alebo momentu s výstupom RS-232, a zobrazuje dáta vo forme tabuľky alebo grafu.

Viac o produkte
