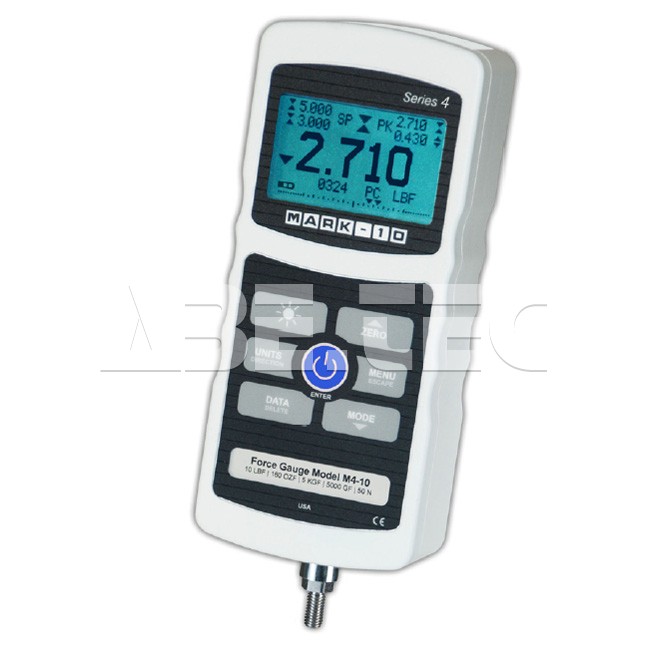

Skúšobný prístroj sily M4-200E

Obj. číslo:

106000997

Výrobca:

Kategória:

Séria 4

Dostupnosť:

4 týždne

priamy dovoz z USA, tovar naskladníme zvyčajne do štyroch týždňov od dátumu objednania

předchozí

další

Varianty produktu
Technický list

◄ ►

Kapacita prístroja 1000,0 N (200,0 lbF).
Rozlíšenie 0,5 N (0,1 lbF).
Vysoký vzorkovací kmitočet 3 000 Hz.
Výstupy USB, RS-232, Mitutoyo a analóg.

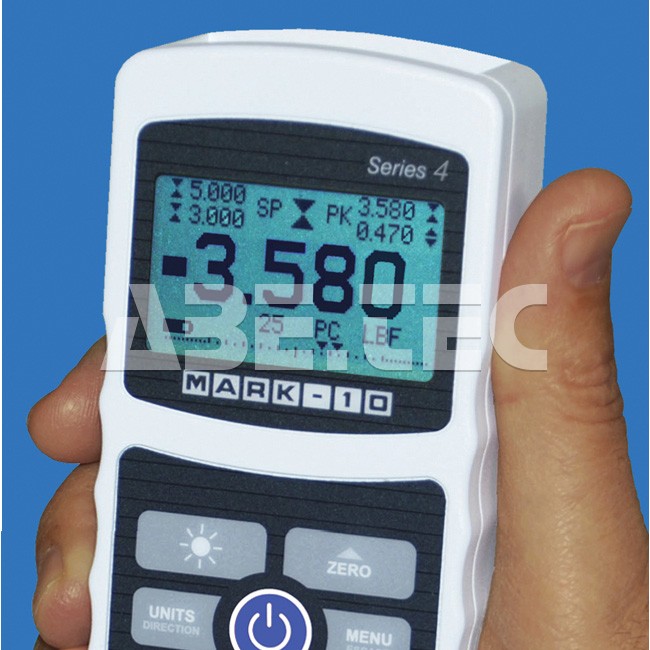

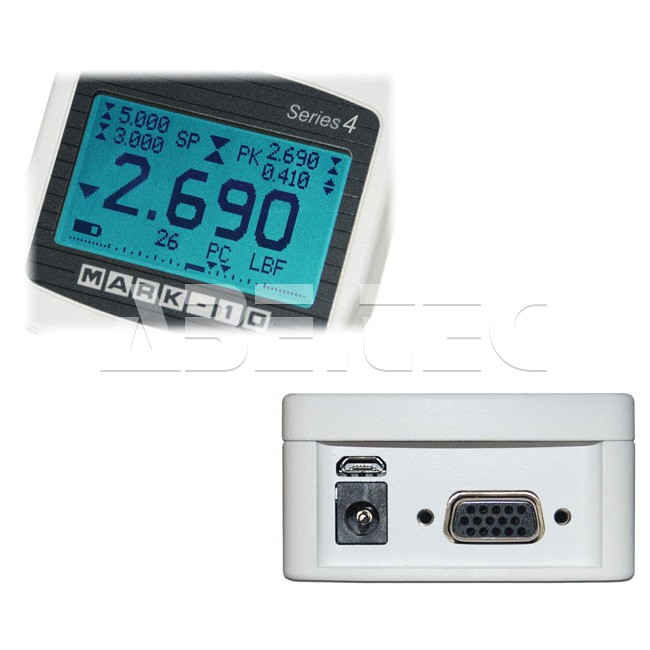

Veľký podsvietený grafický displej.
Dátová pamäť s 50 miestami, so štatistikou (min, max, priemer, štandardná odchýlka) a výstupy.
Živý grafický ukazovateľ záťaže s označením nastavených hodnôt.
Programovateľné nastavené hodnoty s alarmami a výstupmi.
Trvalé zobrazenie špičkových údajov a nastavených hodnôt.
5 voliteľných jednotiek merania.
Konfigurovateľné akustické alarmy a tóny kláves.
Ochrana heslom, konfigurovateľným pre jednotlivé tlačidlá a kalibráciu.

Digitálne merače sily radu 4 sú určené na testovanie ťahových a tlakových síl v početných aplikáciách prakticky v každom priemyselnom odvetví, s kapacitami od 0,5 N do 2500 N (0,12 lb až 500 lb). Merače majú vzorkovací kmitočet 3 000 Hz a dávajú presné výsledky v širokom rozsahu skúšobných podmienok. Presnosť je ± 0,2% plnej stupnice ± 1 číslica a rozlíšenie je 1/2000. Veľký podsvietený grafický displej LCD zobrazuje veľké, čitateľné znaky a jednoduchá navigácia pomocou menu umožňuje rýchly prístup k mnohým funkciám meradla a konfigurovateľným parametrom. Dáta je možné prenášať do počítača alebo iného úložiska dát prostredníctvom výstupov USB, RS-232, Mitutoyo (Digimatic) alebo analóg.

Prístroj je vybavený dátovou pamäťou, ktorá pojme až 50 údajov, ako sú štatistické výpočty, a výstupom na počítač. Integrované nastavené hodnoty s indikátormi sú ideálne pre testovanie vyhovuje/nevyhovuje a pre spínanie externých zariadení, ako je alarm, relé alebo skúšobné zariadenie. Merače sú chránené pred preťažením až do 150% kapacity. Na displeji sa zobrazuje analógová lišta, na ktorej sa graficky zobrazuje aplikovaná sila.

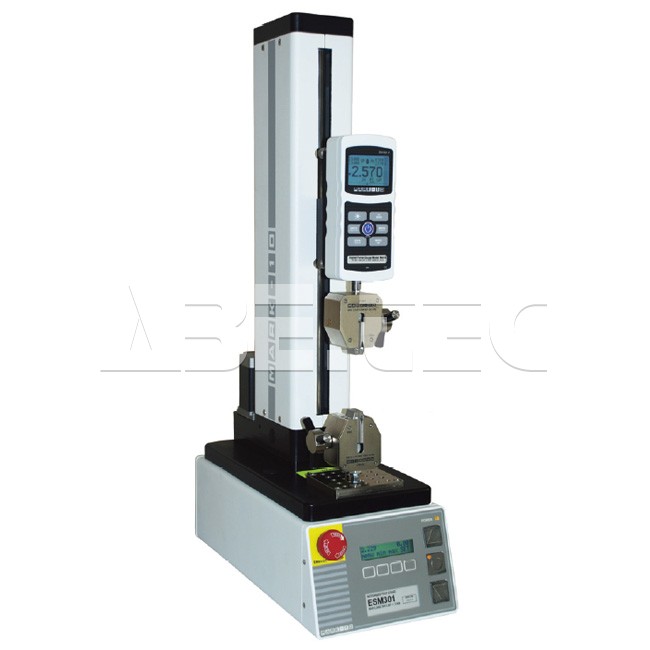

Ergonomická reverzibilná hliníková konštrukcia dovoľuje používanie z ruky alebo pri montáži na skúšobné zariadenie, čo vyhovuje náročnejším skúšobným požiadavkám. Digitálne merače sily radu 4 sú priamo zlučiteľné so skúšobným zariadením, upínacími prípravkami a softvérom Mark-10.

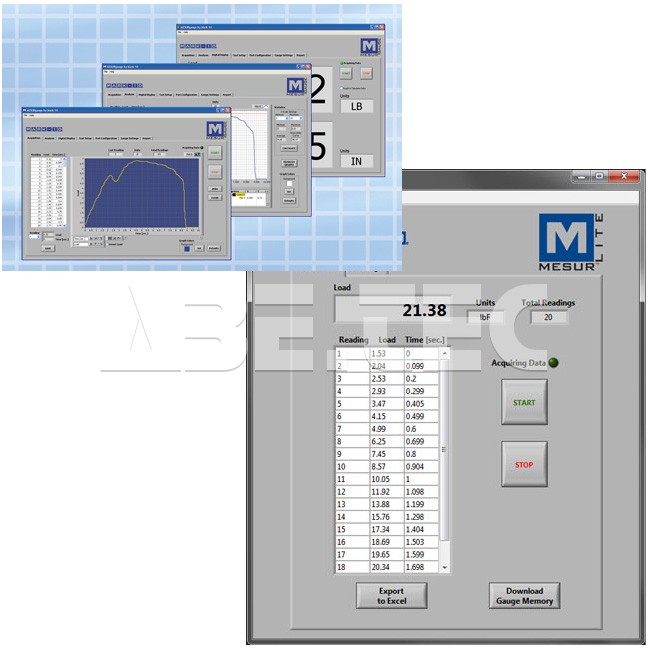

Merače radu 4 obsahujú softvér na zber dát MESUR Lite. Softvér MESUR Lite vynáša do tabuliek priebežné alebo bodové dáta z meračov radu 5 a 4. Dáta uložené v pamäti merača je možné tiež sťahovať hromadne. Export do Excelu jediným kliknutím uľahčuje ďalšiu manipuláciu s dátami.

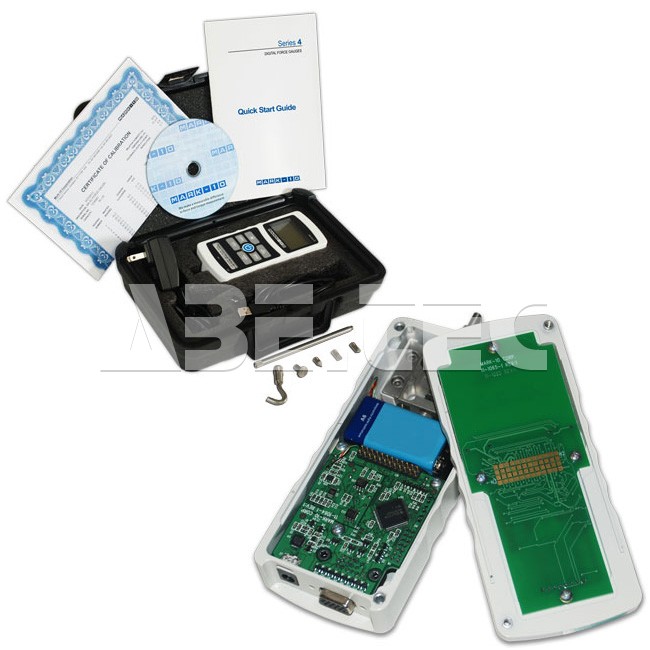

Merače sily radu 4 sa dodávajú v čalúnenom transportnom kufríku s dlátkom, kužeľom, drážkou V, háčikom, plôškou, predlžovacou tyčou, univerzálnym sieťovým adaptérom, batériou, návodom pre rýchly štart, káblom USB, jednotkou CD (ovládač USB, software MESUR softvéru MESURgauge a návod pre rýchly štart), a kalibračným certifikátom NIST s dátami.

Technická špecifikácia:

Presnosť:	± 0,2% plnej stupnice ± 1 číslica
Vzorkovací kmitočet:	3 000 Hz
Napájanie:	Sieťový adaptér alebo akumulátor. Je zobrazený indikátor nízkeho napätia batérie v niekoľkých krokoch. V prípade príliš nízkeho napätia batérie sa merač automaticky vypne.
Životnosť batérie:	Podsvietenie zapnuté: až 7 hodín trvalého používania. Podsvietenie vypnuté: až 24 hodín trvalého používania.
Jednotky merania:	lbF, ozF, kgF, N, kN
Výstupy:	USB/RS-232: Konfigurovateľné až do 115 200 baud. Mitutoyo (Digimatic): Sériový BCD, vhodný pre všetky prístroje zlučiteľné s Mitutoyo SPC. Analóg: ± 1 VCD, ± 0,25% plnej stupnice pri kapacite. Univerzálna: Tri výstupy s otvoreným konektorom, jeden vstup. Nastavené hodnoty: Tri linky s otvoreným konektorom.
Konfigurovateľné nastavenia:	Digitálne filtre, výstupy, automatické vypnutie, implicitné nastavenie, tóny klávesov, akustické alarmy, kalibrácia.
Bezpečné preťaženie:	150% plnej stupnice (pri 110% a viac sa na displeji zobrazí "OVER").
Hmotnosť:	0,54 kg
Súčasti dodávky:	Transportné puzdro, dlátko, kužeľ, drážka V, háčik, plôška, predlžovacia tyč, univerzálny adaptér striedavého napätia, batéria, návod pre rýchly štart, kábel USB, jednotka CD (ovládač USB, softvér MESUR Lite, demoverzia softvéru MESURgauge, a návod na použitie ), kalibračný certifikát NIST s dátami.
Záruka:	3 roky

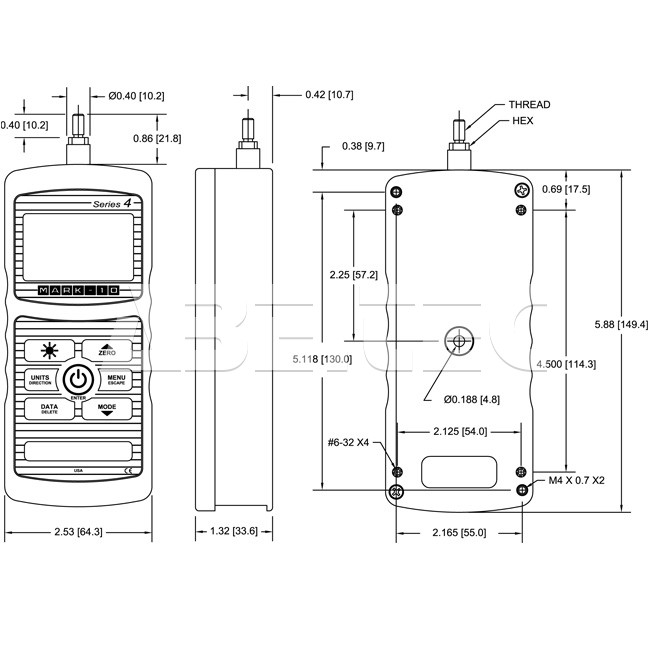

	Závit	Šesťhran (HEX)
M4-012E až M4-100E	#10-32 UNF	5/16 [7,94]
M4-200E až M4-500E	5/16-18 UNC	11/32 [8,74]

Porovnanie prístrojov radu 4:

	Kapacita							Rozlíšenie
Model	lbF	ozF	kgF	gF	N	kN	mN	lbF	ozF	kgF	gF	N	kN	mN
M4-012E	0,12	2	-	50	0,5	-	500	0,00005	0,001	-	0,02	0,0002	-	0,2
M4-025E	0,25	4	-	100	1	-	1000	0,0001	0,002	-	0,05	0,0005	-	0,5
M4-05E	0,5	8	-	250	2,5	-	2500	0,0002	0,005	-	0,1	0,001	-	1,0
M4-2E	2	32	1	1000	10	-	-	0,001	0,02	0,0005	0,5	0,005	-	-
M4-5E	5	80	2,5	2500	25	-	-	0,002	0,05	0,001	1	0,01	-	-
M4-10E	10	160	5	5000	50	-	-	0,005	0,1	0,002	2	0,02	-	-
M4-20E	20	320	10	10000	100	-	-	0,01	0,2	0,005	5	0,05	-	-
M4-50E	50	800	25	25000	250	-	-	0,02	0,5	0,01	10	0,1	-	-
M4-100E	100	1600	50	50000	500	-	-	0,05	1	0,02	20	0,2	-	-
M4-200E	200	3200	100	-	1000	1	-	0,1	2	0,05	-	0,5	0,0005	-
M4-500E	500	8000	250	-	2500	2,5	-	0,2	5	0,1	-	1	0,001	-

Príslušenstvo, ktoré je súčasťou dodávky:

	Model prístroja sily
Príslušenstvo	M4-012E až M4-20E	M4-50E až M4-100E	M4-200E až M4-500E
Predlžovacia tyč	G1024E	G1024E	G1031E
Kužeľ	G1026E	G1026E	G1033E
Dlátko	G1025E	G1025E	G1032E
Drážka V	G1027E	G1027E	G1034E
Ploška	G1029E	G1029E	G1036E
Háčik	G1028E	G1028E	G1035E
Spojka	-	G1039E	G1037E

Voliteľné príslušenstvo (na objednávku):

Voliteľné príslušenstvo	Obj. kód
Široký sortiment skúšobných zariadení a upínacích prípravkov.
Softvér MESURgauge Umožňuje zostavovanie tabuliek a diagramov záťaže v závislosti od času, alebo záťaže v závislosti od dráhy. Ďalej vypočítava štatistiky, exportuje do Excelu ai.	15-1004E
Výstupné káble Posielajú skúšobné údaje do počítača, štatistickej tlačiarne alebo iného úložiska dát na ďalšiu analýzu.	09-1163E 09-1165E

Transportné puzdro
dlátko
kužeľ
drážka V
háčik
plôška
predlžovacia tyč
univerzálny adaptér striedavého napätia
batéria, návod pre rýchly štart
kábel USB
jednotka CD (ovládač USB, softvér MESUR Lite, demoverzia softvéru MESURgauge, a návod na použitie )
kalibračný certifikát NIST s dátami.

Technické dáta na porovnanie Skúšobný prístroj sily M4-200E

Názov parametra	Hodnota
Typ skúšobného prístroja	měření síly
Vzorkovací kmitočet	3000 Hz
Presnosť	± 0.2 %
Výstupy	USB, RS-232, Mitutoyo (Digimatic), analog, univerzální, nastavené hodnoty
Kapacita silových prístrojov	1000.0 N
Rozlíšenie	0.5 N
Jednotky merania	lbF, ozF, kgF, N, kN
Rozmery	64.3 x 149.4 x 33.6 mm
Hmotnosť	0.54 Kg
