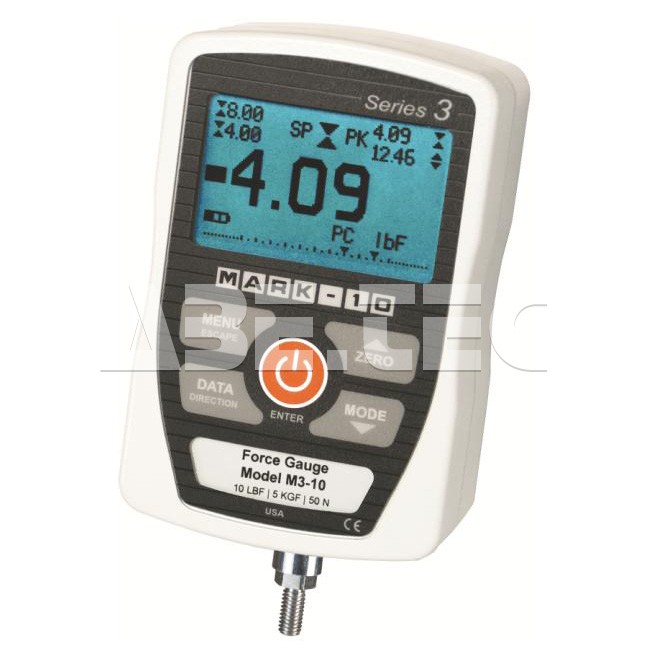

Skúšobný prístroj sily M3-10E

Obj. číslo:

106000979

Výrobca:

Kategória:

Séria 3

Dostupnosť:

4 týždne

priamy dovoz z USA, tovar naskladníme zvyčajne do štyroch týždňov od dátumu objednania

předchozí

další

Varianty produktu
Technický list

◄ ►

Kapacita prístroja 50,0 N (10,0 lbF).
Rozlíšenie 0,05 N (0,01 lbF).
Vysoký vzorkovací kmitočet 2 000 Hz.
Výstup USB.
Ultra kompaktná verzia.

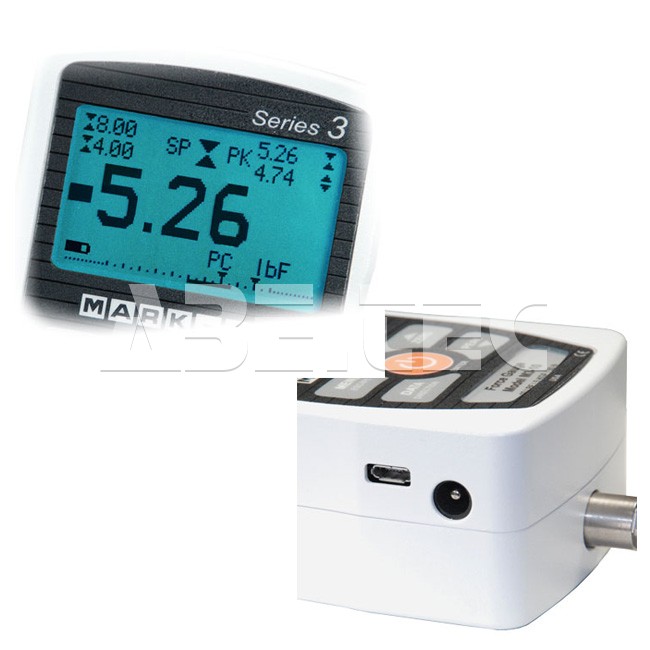

Veľký podsvietený grafický displej.
Živý grafický ukazovateľ záťaže s označením nastavených hodnôt.
Programovateľné nastavené hodnoty s indiátormi vyhovuje/nevyhovuje.
Trvalé zobrazenie špičkových údajov a nastavených hodnôt.
3 voliteľné jednotky merania.
Konfigurovateľné akustické alarmy a tóny kláves.

Digitálne merače sily radu 3 sú určené na testovanie ťahových a tlakových síl v početných aplikáciách prakticky v každom priemyselnom odvetví, s kapacitami od 0,5 N do 2500 N (0,12 lbf až 500 lbf). Merače majú vzorkovací kmitočet 2 000 Hz a dávajú presné výsledky v širokom rozsahu skúšobných podmienok. Presnosť je ± 0,3% plnej stupnice ± 1 číslica a rozlíšenie je 1/1000. Podsvietený, grafický displej LCD zobrazuje veľké, čitateľné znaky, a jednoduchá navigácia pomocou menu umožňuje rýchly prístup k mnohým funkciám meradla a konfigurovateľným parametrom. Dáta je možné prenášať do počítača alebo iného úložiska údajov prostredníctvom USB výstupu.

Nastavené hodnoty s indikátormi sú ideálne pre testovanie vyhovuje/nevyhovuje. Merače sú chránené pred preťažením až do 150% kapacity. Na displeji sa zobrazuje analógová lišta, na ktorej sa graficky zobrazuje aplikovaná sila.

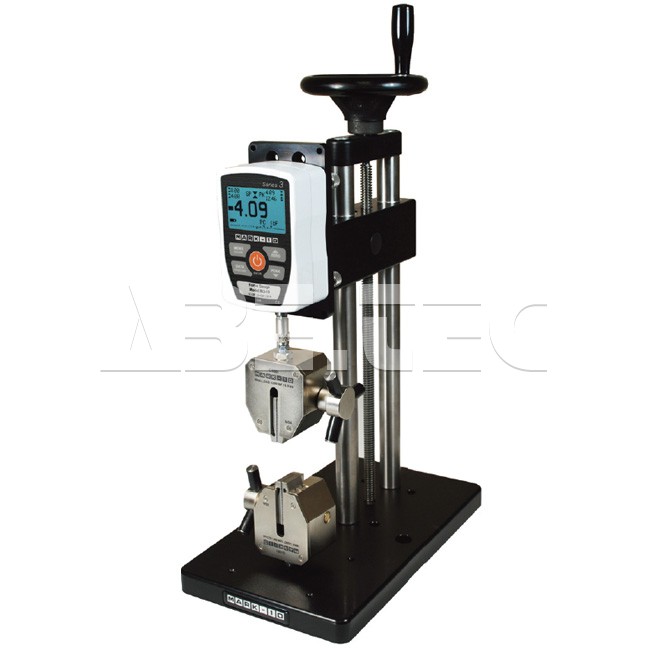

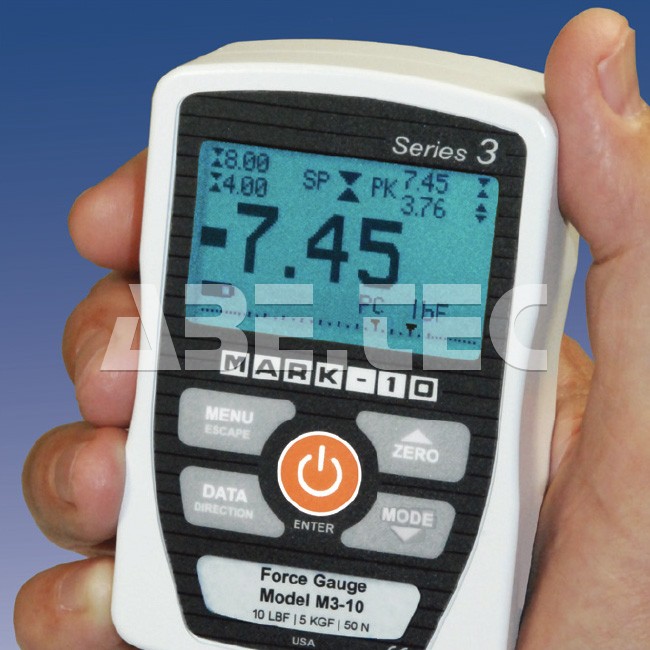

Ergonomická, reverzibilná hliníková konštrukcia dovoľuje používanie z ruky alebo pri montáži na skúšobné zariadenie, čo vyhovuje náročnejším skúšobným požiadavkám. Digitálne merače sily radu 3 sú priamo zlučiteľné so skúšobným zariadením, upínacími prípravkami a softvérom Mark-10.

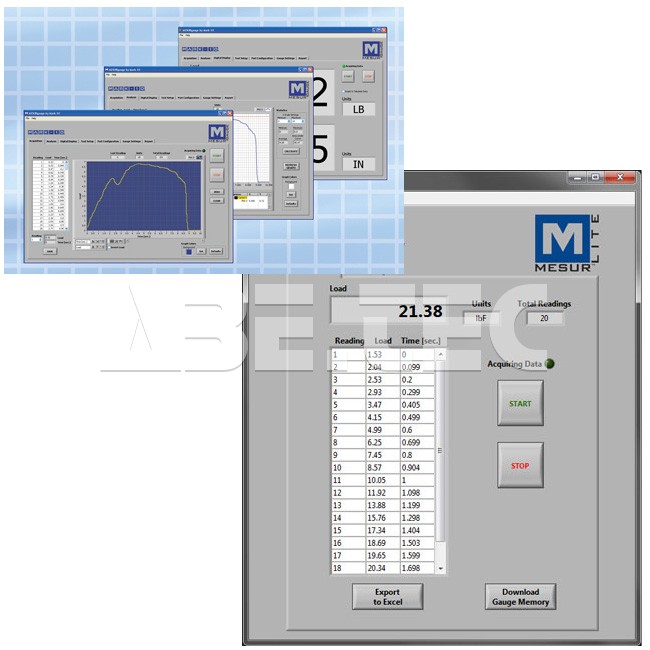

Merače radu 3 obsahujú softvér na zber dát MESUR Lite. Softvér MESUR Lite vynáša do tabuliek priebežné alebo bodové dáta. Export do Excelu jediným kliknutím uľahčuje ďalšiu manipuláciu s dátami.

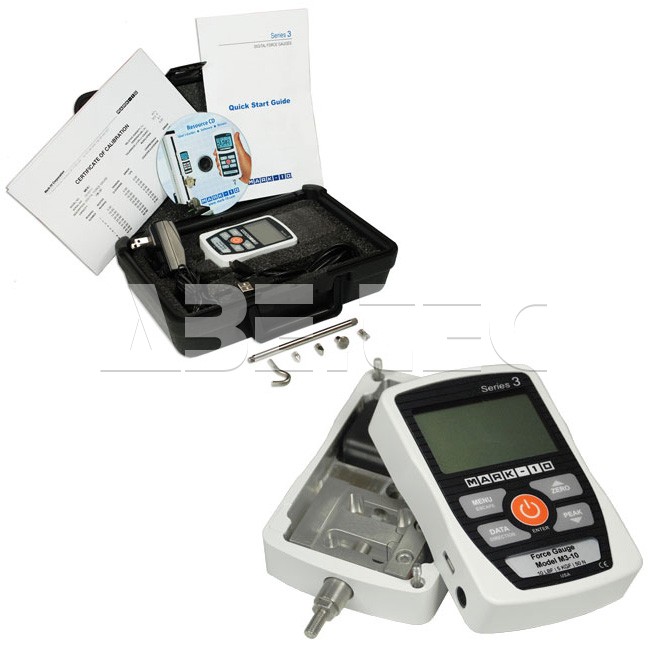

Merače sily radu 3 sa dodávajú v čalúnenom transportnom kufríku s dlátkom, kužeľom, drážkou V, háčikom, plôškou, predlžovacou tyčou, univerzálnym sieťovým adaptérom, batériou, návodom pre rýchly štart, káblom USB, jednotkou CD (ovládač USB, software MESUR softvéru MESURgauge a návod pre rýchly štart), a kalibračným certifikátom NIST bez dát (certifikát s dátami je možné doobjednať za príplatok).

Technická špecifikácia:

Presnosť:	± 0,3% plnej stupnice ± 1 číslica
Vzorkovací kmitočet:	2 000 Hz
Napájanie:	Sieťový adaptér alebo akumulátor. Je zobrazený indikátor nízkeho napätia batérie v niekoľkých krokoch. V prípade príliš nízkeho napätia batérie sa merač automaticky vypne.
Životnosť batérie:	Podsvietenie zapnuté: až 7 hodín trvalého používania. Podsvietenie vypnuté: až 24 hodín trvalého používania.
Jednotky merania:	lbF, kgF, N
Výstupy:	USB: Konfigurovateľné až do 115 200 baud.
Konfigurovateľné nastavenia:	Digitálne filtre, USB výstupy, podsvietenie, automatické vypnutie, implicitné nastavenie, tóny klávesov, akustické alarmy, kalibrácia.
Bezpečné preťaženie:	150% plnej stupnice (pri 110% a viac sa na displeji zobrazí "OVER").
Hmotnosť:	0,33 kg
Súčasti dodávky:	Transportní pouzdro, dlátko, kužel, drážka V, háček, ploška, prodlužovací tyč, univerzální adaptér střídavého napětí, baterie, návod pro rychlý start, kabel USB, jednotka CD (ovladač USB, software MESUR Lite, demoverze softwaru MESURgauge, a návod k použití), kalibrační certifikát NIST bez dat (certifikát s daty lze doobjednat za příplatek).
Záruka:	3 roky

	Závit	Šesťhran (HEX)
M3-012E až M3-100E	#10-32 UNF	5/16 [7,94]
M3-200E až M3-500E	5/16-18 UNC	11/32 [8,74]

Porovnanie prístrojov radu 3:

	Kapacita				Rozlíšenie
Model	lbF	kgF	gF	N	lbF	kgF	gF	N
M3-012E	0,12	-	50	0,5	0,0001	-	0,05	0,0005
M3-025E	0,25	-	100	1	0,0002	-	0,1	0,001
M3-05E	0,5	-	250	2,5	0,0005	-	0,2	0,002
M3-2E	2	1	-	10	0,002	0,001	-	0,01
M3-5E	5	2,5	-	25	0,005	0,002	-	0,02
M3-10E	10	5	-	50	0,01	0,005	-	0,05
M3-20E	20	10	-	100	0,02	0,01	-	0,1
M3-50E	50	25	-	250	0,05	0,02	-	0,2
M3-100E	100	50	-	500	0,1	0,05	-	0,5
M3-200E	200	100	-	1000	0,2	0,1	-	1
M3-500E	500	250	-	2500	0,5	0,2	-	2

Príslušenstvo, ktoré je súčasťou dodávky:

	Model prístroja sily
Príslušenstvo	M3-012E až M3-20E	M3-50E až M3-100E	M3-200E až M3-500E
Predlžovacia tyč	G1024E	G1024E	G1031E
Kužeľ	G1026E	G1026E	G1033E
Dlátko	G1025E	G1025E	G1032E
Drážka V	G1027E	G1027E	G1034E
Ploška	G1029E	G1029E	G1036E
Háčik	G1028E	G1028E	G1035E
Spojka	-	G1039E	G1037E

Voliteľné príslušenstvo (na objednávku):

Voliteľné príslušenstvo	Obj. kód
Široký sortiment skúšobných zariadení a upínacích prípravkov.
Softvér MESURgauge Umožňuje zostavovanie tabuliek a diagramov záťaže v závislosti od času, alebo záťaže v závislosti od dráhy. Ďalej vypočítava štatistiky, exportuje do Excelu ai.	15-1004E
Certifikát kalibrácie s dátami Obsahuje 10 dátových bodov v každom smere (napínanie/stláčanie alebo v smere/proti smeru hodinových ručičiek). Na požiadanie je možné zistené údaje poskytnúť.

Transportné púzdro
dlátko
kužeľ
drážka V
háčik
plôška
predlžovacia tyč
univerzálny adaptér striedavého napätia
batérie
návod pre rýchly štart
kábel USB
jednotka CD (ovládač USB, softvér MESUR Lite, demoverzia softvéru MESURgauge, a návod na použitie)
kalibračný certifikát NIST bez dát (certifikát s dátami je možné doobjednať za príplatok).

Technické dáta na porovnanie Skúšobný prístroj sily M3-10E

Názov parametra	Hodnota
Typ skúšobného prístroja	měření síly
Vzorkovací kmitočet	2000 Hz
Presnosť	± 0.3 %
Výstupy	USB
Kapacita silových prístrojov	50.0 N
Rozlíšenie	0.05 N
Jednotky merania	lbF, kgF, N

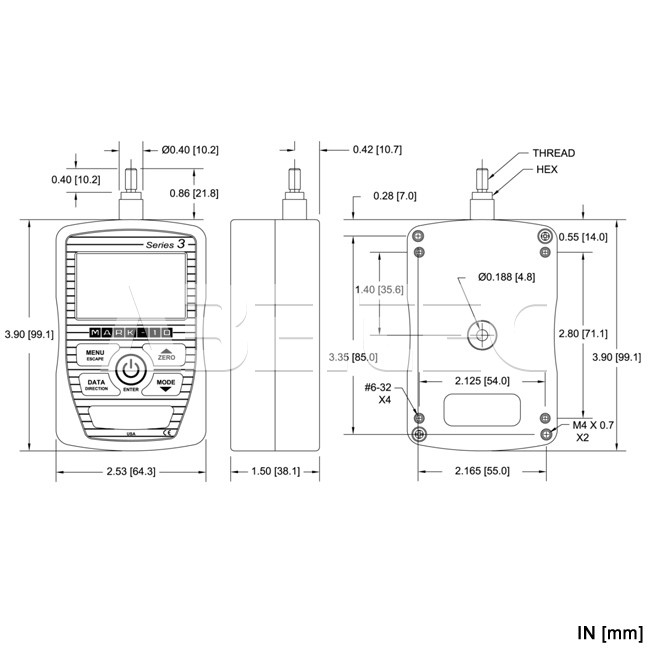

Rozmery	64.3 x 99.1 x 38.1 mm
Hmotnosť	0.33 Kg
