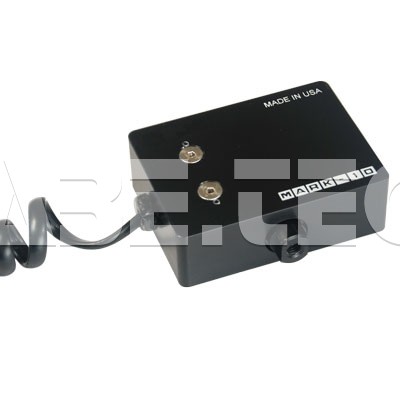

Senzor ťažnej a kompresnej sily MR03-05E

Obj. číslo:

106001216

Výrobca:

Kategória:

Snímače sily a momentu

Dostupnosť:

4 týždne

priamy dovoz z USA, tovar naskladníme zvyčajne do štyroch týždňov od dátumu objednania

předchozí

další

Varianty produktu
Technický list

◄ ►

Kapacita 2,5 N (0,5 lbF).
Rozlíšenie 0,001 N (0,0002 lbF).
Člen Plug & Test^TM rodiny výmenných snímačov a indikátorov.
Snímač ťažnej a kompresnej sily.
Robustné hliníkové puzdro.
NIST certifikát kalibrácie s dátami.
Presnosť ± 0,15% + indikátor.
Hmotnosť 0,2 kg.
Záruka 3 roky.

Rad R03 inteligentných snímačov je určený na meranie ťažnej a kompresnej sily a nachádza svoj význam prakticky vo všetkých priemyselných aplikáciách. Otvory so závitom na oboch stranách akceptujú celý rad háčikov a nástrojov, preto je tento senzor obzvlášť vhodný pre inline testy.

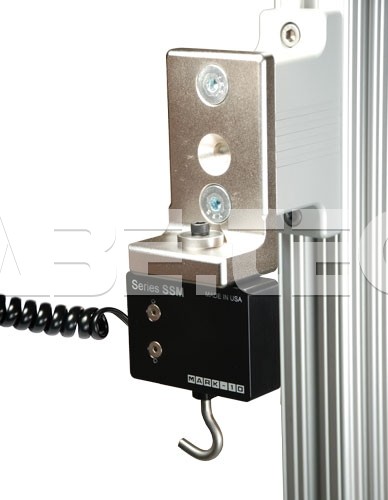

Senzor môže byť integrovaný do existujúceho systému, alebo upevnený na Mark-10 meracie stojany. Pre montáž na ESM1500LC skúšobné zariadenie je k dispozícii skrátený kábel. Ponúkané sú varianty senzorov s kapacitou od 1 N do 500 N (0,25 – 100 lbF). Kompatibilný s Mark-10 meračmi (predávajú sa samostatne) pomocou unikátnej Plug & Test^TM technológii.

Porovnanie snímačov radu R03:

Model	Kapacita x rozlíšenie - s meracími prístrojmi radu 7i a 5i
	lbF	ozF	gF	kgF	N	mN
MR03-025	0,25 x 0,0001	4 x 0,002	100 x 0,05	-	1 x 0,0005	1000 x 0,5
MR03-05	0,5 x 0,0002	8 x 0,005	250 x 0,1	-	2,5 x 0,001	2500 x 1
MR03-2	2 x 0,001	32 x 0,02	1000 x 0,5	1 x 0,0005	10 x 0,005	-
MR03-5	5 x 0,002	80 x 0,05	2500 x 1	2,5 x 0,001	25 x 0,01	-
MR03-10	10 x 0,005	160 x 0,1	5000 x 2	5 x 0,002	50 x 0,02	-
MR03-20	20 x 0,01	320 x 0,2	10000 x 5	10 x 0,005	100 x 0,05	-
MR03-50	50 x 0,02	800 x 0,5	25000 x 10	25 x 0,01	250 x 0,1	-
MR03-100	100 x 0,05	1600 x 1	50000 x 20	50 x 0,02	500 x 0,2	-

Model	Kapacita x rozlíšenie - s meracími prístrojmi radu 3i
	lbF	gF	kgF	N
MR03-025	0,25 x 0,0002	100 x 0,1	-	1 x 0,001
MR03-05	0,5 x 0,0005	250 x 0,2	-	2,5 x 0,002
MR03-2	2 x 0,002	-	1 x 0,001	10 x 0,01
MR03-5	5 x 0,005	-	2,5 x 0,002	25 x 0,02
MR03-10	10 x 0,01	-	5 x 0,005	50 x 0,05
MR03-20	20 x 0,02	-	10 x 0,01	100 x 0,1
MR03-50	50 x 0,05	-	25 x 0,02	250 x 0,2
MR03-100	100 x 0,1	-	50 x 0,05	500 x 0,5

Veľkostná tabuľka senzorov R03:

Model	A
MR03-XXX	6 m, zvinutý, stiahnutý
MR03-XXX-1*	191 mm, priamy, určený pre skúšobný stojan ESM1500LC

Senzor ťažnej a kompresnej sily MR03-05E

Technické dáta na porovnanie Senzor ťažnej a kompresnej sily MR03-05E

Názov parametra	Hodnota
Typ snímača	snímač síly
Rad snímača	R03 - síla, standardní
Presnosť	± 0.15 %
Kapacita silových prístrojov	2.5 N
Rozlíšenie	0.001 N
Jednotky merania	lbF, ozF, gF, N, mN
Rozmery	52.3 x 63.5 x 20.6 mm
Hmotnosť	0.2 Kg
