Senzor ťahovej a tlakovej sily MR01-100E

Obj. číslo:

106001232

Výrobca:

Kategória:

Snímače sily a momentu

Dostupnosť:

4 týždne

priamy dovoz z USA, tovar naskladníme zvyčajne do štyroch týždňov od dátumu objednania

předchozí

další

Varianty produktu
Technický list

◄ ►

Kapacita 500,0 N (100,0 lbF).
Rozlíšenie 0,5 N (0,05/0,1 lbF).
Člen Plug & TestTM rodiny výmenných snímačov a indikátorov.
Merač pevnosti v ťahu a tlakovej sily.
NIST certifikát kalibrácie s dátami.
Presnosť ± 0,15% + indikátor.
Hmotnosť od 0,9 do 1,4 kg (podľa zvoleného typu).
Záruka 3 roky.

Rad R01 robustných inteligentných senzorov je určený na meranie ťahovej a tlakovej sily, s aplikáciami prakticky vo všetkých odvetviach. Odolná S konštrukcia s otvormi so závitmi na oboch stranách umožňuje širokú škálu konštrukcií.

Senzor môže byť integrovaný do existujúceho systému, alebo upevnený na Mark-10 meracie stojany. Pre montáž na ESM1500LC skúšobné zariadenie je k dispozícii skrátený kábel. Ponúkané sú varianty senzorov s kapacitou od 250 N do 50 kN (50 – 10000 kbF). Kompatibilný s Mark-10 meračmi (predávajú sa samostatne) pomocou unikátnej Plug & TestTM technológii.

Porovnanie snímačov radu R01:

Model	Kapacita x rozlíšenie - s meracími prístrojmi radu 7i a 5i
	lbF	ozF	gF	kgF	N	kN
MR01-50	50 x 0,02	800 x 0,5	25000 x 10	25 x 0,01	250 x 0,1	-
MR01-100	100 x 0,05	1600 x 1	50000 x 20	50 x 0,02	500 x 0,5	-
MR01-200	200 x 0,1	3200 x 2	-	100 x 0,05	1000 x 0,5	1 x 0,0005
MR01-300	300 x 0,2	4800 x 5	-	150 x 0,1	1500 x 1	1,5 x 0,001
MR01-500	500 x 0,2	8000 x 5	-	250 x 0,1	2500 x 1	2,5 x 0,001
MR01-750	750 x 0,5	12000 x 10	-	375 x 0,2	3750 x 2	3,75 x 0,002
MR01-1000	1000 x 0,5	16000 x 10	-	500 x 0,2	5000 x 2	5 x 0,002
MR01 - 1500	1500 x 1	24000 x 20	-	750 x 0,5	7500 x 5	7,5 x 0,005
MR01-2000	2000 x 1	32000 x 20	-	1000 x 0,5	10000 x 5	10 x 0,005
MR01-5000	5000 x 2	-	-	2500 x 1	25000 x 10	25 x 0,01
MR01-10000	10000 x 5	-	-	5000 x 2	50000 x 25	50 x 0,02

Model	Kapacita x rozlíšenie - s meracími prístrojmi radu 3i
	lbF	kgF	N	kN
MR01-50	50 x 0,05	25 x 0,02	250 x 0,2	-
MR01-100	100 x 0,1	50 x 0,05	500 x 0,5	-
MR01-200	200 x 0,2	100 x 0,1	1000 x 1	-
MR01-300	300 x 0,5	150 x 0,2	1500 x 2	-
MR01-500	500 x 0,5	250 x 0,2	2500 x 2	-
MR01-750	750 x 0,5	375 x 0,2	3750 x 2	-
MR01-1000	1000 x 1	500 x 0,5	5000 x 5	-
MR01-1500	1500 x 2	750 x 1	7500 x 10	-
MR01-2000	2000 x 2	1000 x 1	10000 x 10	-
MR01-5000	5000 x 5	2500 x 2	-	25 x 0,02
MR01-10000	10000 x 10	5000 x 5	-	50 x 0,05

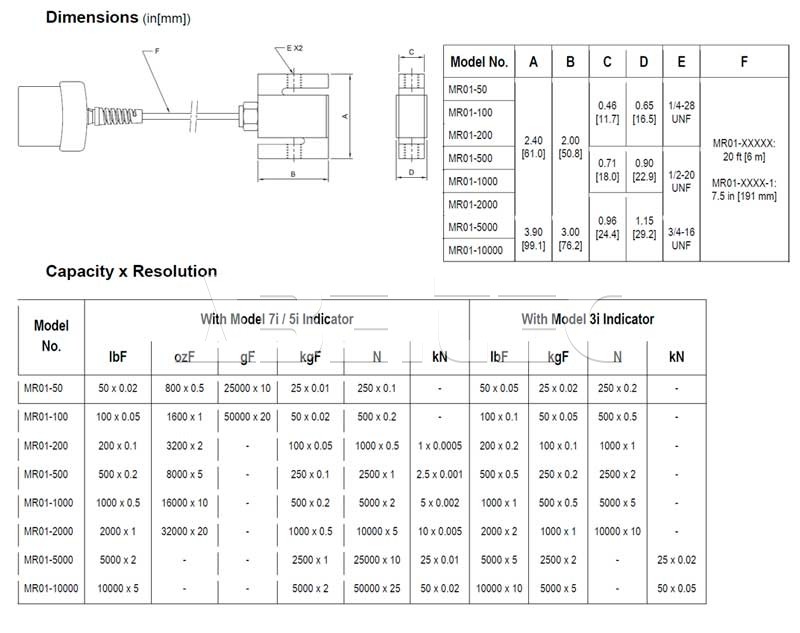

Veľkostná tabuľka senzorov R01:

	A	B	C	D	E	F
MR01-50*	61,0	50,8	11,7	22,9	1/4-28 UNF	MR01-XXXXX: 6 m MR01-XXXX-1*: 254 mm
MR01-100*	61,0	50,8	11,7	22,9	1/4-28 UNF
MR01-200*	61,0	50,8	11,7	22,	1/4-28 UNF
MR01-300*	61,0	50,8	18,0	27,9	1/2-20 UNF
MR01-500*	61,0	50,8	18,0	27,9	1/2-20 UNF
MR01-750*	61,0	50,8	18,0	27,9	1/2-20 UNF
MR01-1000*	61,0	50,8	18,0	27,9	1/2-20 UNF
MR01-1500*	61,0	50,8	24,4	35,6	1/2-20 UNF
MR01-2000*	61,0	50,8	24,4	35,6	1/2-20 UNF
MR01-5000	99,1	76,2	24,4	35,6	3/4-16 UNF
MR01-10000	99,1	76,2	30,7	41,4	3/4-16 UNF
* pridajte príponu "-1" pre skrátený kábel, ktorý sa používa k stojanom ESM1500, ESM750, ESM303 a ESM303H.
"-1" senzory zahŕňajú hardvér na upevnenie na testovací stojan
Poznámka: senzory MR01-5000 a MR01-10000 nemôžu byť pripevnené na testovacie stojany ESM303 a ESD303H.

Senzor ťahovej a tlakovej sily MR01-100E

Technické dáta na porovnanie Senzor ťahovej a tlakovej sily MR01-100E

Názov parametra	Hodnota
Typ snímača	snímač síly
Rad snímača	R01 - síla, s ramenem S
Presnosť	± 0.15 %
Kapacita silových prístrojov	500.0 N
Rozlíšenie	0.5 N
Jednotky merania	lbF, ozF, kgF, gF, N
Rozmery	50.8 x 61.0 x 16.5 mm
