Senzor ťahovej a tlakovej sily FS05-05

Obj. číslo:

106002467

Výrobca:

Kategória:

Snímače sily a momentu

Dostupnosť:

4 týždne

priamy dovoz z USA, tovar naskladníme zvyčajne do štyroch týždňov od dátumu objednania

předchozí

Adaptér AC1083 umožňuje pripojenie snímača na stojany F755, F755S, F1505, F1505S

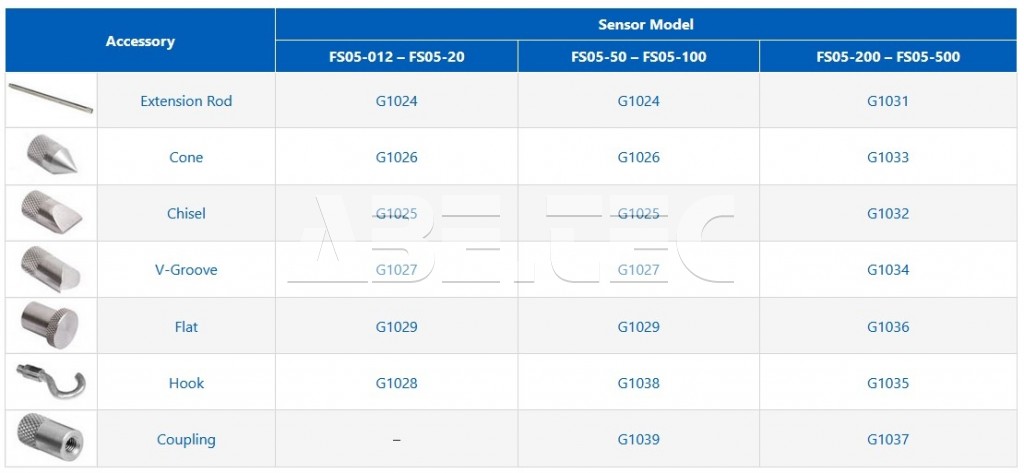

další Senzor ťahovej a tlakovej sily FS05-05 Senzor ťahovej a tlakovej sily FS05-05 Senzor ťahovej a tlakovej sily FS05-05 Senzor ťahovej a tlakovej sily FS05-05 Adaptér AC1083 umožňuje pripojenie snímača na stojany F755, F755S, F15... Príslušenstvo Rozmery

Varianty produktu
Technický list

◄ ►

Senzor ťahovej a kompresnej sily určený pre pokročilé testovacie stojany série F.
Integrovaný design.
Kapacita 2,5 N (0,5 lbF).
Rozlíšenie 0,001 N (0,0002 lbF).
Presnosť ± 0,1% plného rozsahu + presnosť stojana.
Bezpečné preťaženie 150% plného rozsahu.
Hmotnosť od 0,9 do 1,4 kg (v závislosti od modelu).
Rozmery 39,4 x 93,3 x 89,2 mm.
Pripevňuje sa priamo na krížové hlavy modelov F105, F305, F505 a F505H (bez nutnosti pripojovacích káblov).
Člen rodiny vymeniteľných senzorov a indikátor Plug & Test® (nutný adaptér).
Súčasťou balenia je certifikát NIST.
Záruka 3 roky.

Senzory sily radu FS05 slúžia na meranie ťažnej a tlakovej sily. Pripevňujú sa priamo ku krížovej hlave pokročilých testovacích stojanov série F (modely F105, F305, F505 a F505H). Na použitie snímačov s testovacími stojanmi F755, F755S, F1505 a F1505S je potrebný adaptér AC1083.

Vďaka technológii Plug & Test® sú všetky konfiguračné a kalibračné dáta ukladané do snímača, čo umožňuje ich kalibráciu priamo na testovacom stojane alebo mimo pracoviska (je nutný adaptér AC1083). Dostupné sú kapacity od 0,5 N až do 2,5 kN.

Porovnanie snímačov radu FS05:

	Kapacita x rozlíšenie
	lbF	ozF	gF	kgF	N	kN	mN
FS05-012	0.12 x 0.00002	2 x 0.0005	50 x 0.01	-	0.5 x 0.0001	-	500 x 0.1
FS05-025	0.25 x 0.0001	4 x 0.002	100 x 0.05	-	1 x 0.0005	-	1000 x 0.5
FS05-05	0.5 x 0.0002	8 x 0.005	250 x 0.1	-	2.5 x 0.001	-	2500 x 1
FS05-2	2 x 0.001	32 x 0.02	1000 x 0.5	1 x 0.0005	10 x 0.005	-	-
FS05-5	5 x 0.002	80 x 0.05	2500 x 1	2.5 x 0.001	25 x 0.01	-	-
FS05-10	10 x 0.005	160 x 0.1	5000 x 2	5 x 0.002	50 x 0.02	-	-
FS05-20	20 x 0.01	320 x 0.2	10000 x 5	10 x 0.005	100 x 0.05	-	-
FS05-50	50 x 0.02	800 x 0.5	25000 x 10	25 x 0.01	250 x 0.1	-	-
FS05-100	100 x 0.05	1600 x 1	50000 x 20	50 x 0.02	500 x 0.2	-	-
FS05-200	200 x 0.1	3200 x 2	-	100 x 0.05	1000 x 0.5	1 x 0.0005	-
FS05-300	300 x 0.1	4800 x 2	-	150 x 0.05	1500 x 0.5	1.5 x 0.0005	-
FS05-500	500 x 0.2	8000 x 5	-	250 x 0.1	2500 x 1	2.5 x 0.001	-
