Senzor krútiaceho momentu, univerzálny MR51-12E

Obj. číslo:

106001256

Výrobca:

Kategória:

Snímače sily a momentu

Dostupnosť:

4 týždne

priamy dovoz z USA, tovar naskladníme zvyčajne do štyroch týždňov od dátumu objednania

předchozí

další

Varianty produktu
Technický list

◄ ►

Kapacita 135 Ncm (192 ozFin).
Rozlíšenie 0,1 Ncm (0,1 ozFin).

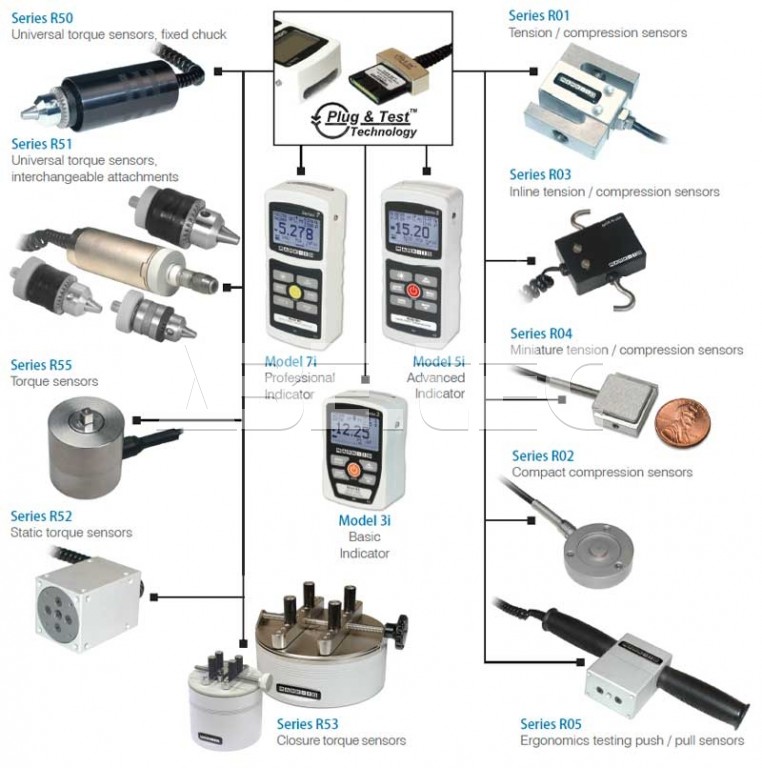

Člen Plug & TestTM rodiny výmenných snímačov a indikátorov.
Robustné hliníkové puzdro.
Senzor krútiaceho (točivého) momentu.
NIST certifikát kalibrácie s dátami.
Presnosť ± 0,20% + indikátor.
Hmotnosť 0,6 kg.
Záruka 3 roky.

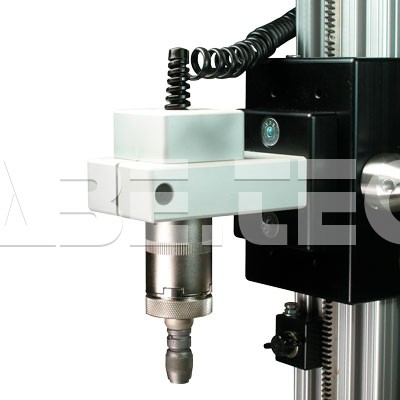

Senzor krútiaceho momentu určený na meranie obojsmerného momentu v širokých škálach aplikácií, ktoré vyžadujú rôzne veľkosti vzorky. K dispozícii sú tri kapacity vymeniteľného skľučovadla a držiak. Senzor môže byť použitý ako ručné zariadenie alebo namontovaný na skúšobný stojan krútiaceho momentu. K dispozícii sú kapacity od 7 do 1150 Ncm (10 až 1600 ozFin).

Porovnanie snímačov radu R51:

Model	Kapacita x rozlíšenie - s meracími prístrojmi radu 7i a 5i
	lbFin	ozFin	lbFft	gFcm	kgFmm	Nmm	Ncm	Nm
MR51-10Z	-	10 x 0,005	-	700 x 0,5	7 x 0,005	70 x 0,05	7 x 0,005	-
MR51-20Z	-	20 x 0,01	-	1400 x 1	14 x 0,01	140 x 0,1	14 x 0,01	-
MR51-50Z	-	50 x 0,02	-	3600 x 2	36 x 0,02	350 x 0,2	35 x 0,02	-
MR51-12	12 x 0,005	192 x 0,1	1 x 0,0005	-	-	-	135 x 0,1	1,35 x 0,001
MR51-50	50 x 0,02	800 x 0,5	4 x 0,002	-	-	-	570 x 0,5	5,7 x 0,005
MR51-100	100 x 0,05	1600 x 1	8 x 0,005	-	-	-	1150 x 0,5	11,5 x 0,005

Model	Kapacita x rozlíšenie - s meracími prístrojmi radu 3i
	lbFin	ozFin	kgFmm	Ncm
MR51-10Z	-	10 x 0,01	7 x 0,005	7 x 0,005
MR51-20Z	-	20 x 0,02	14 x 0,01	14 x 0,01
MR51-50Z	-	50 x 0,05	36 x 0,05	36 x 0,05
MR51-12	12 x 0,01	192 x 0,2	-	135 x 0,1
MR51-50	50 x 0,05	800 x 1	-	570 x 0,5
MR51-100	100 x 0,1	1600 x 2	-	1150 x 1

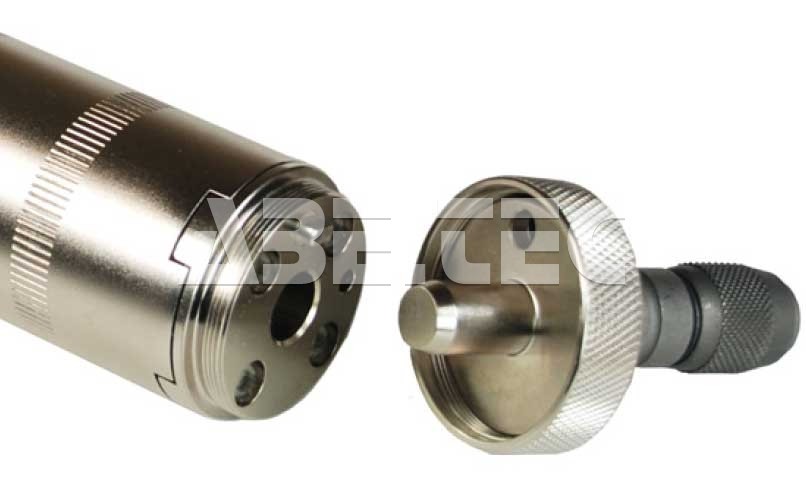

Veľkostná tabuľka senzorov R51:

G1016-1	Jakobovo skľučovadlo pre R51, 0,028" - 0,25"
G1016-2	Jakobovo skľučovadlo pre R51,0,062" - 0,375"
G1016-3	Jakobovo skľučovadlo pre R51, 0,078" - 0,5"
G1017	Upínač bitov pre R51, 1/4" HEX

Senzor krútiaceho momentu, univerzálny MR51-12E

Technické dáta na porovnanie Senzor krútiaceho momentu, univerzálny MR51-12E

Názov parametra	Hodnota
Typ snímača	snímač momentu
Rad snímača	R51 - moment, výměnné nástavce
Presnosť	± 0.2 %
Kapacita momentových prístrojov	7.0 Ncm
Rozlíšenie	0.05 Ncm
Jednotky merania	Ncm, ozFin, kgFmm, gFcm, Nmm
Rozmery	84.8 x 35.5 mm
Hmotnosť	0.6 Kg
