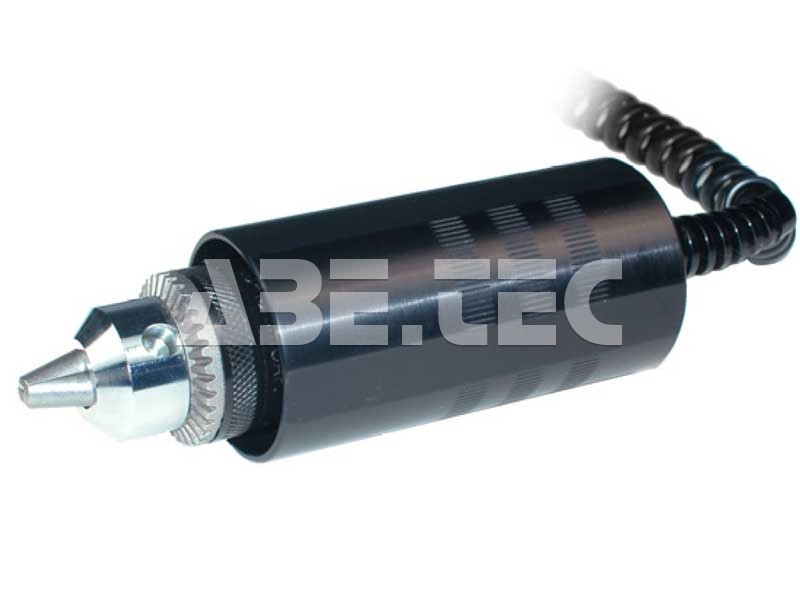

Senzor krútiaceho momentu, univerzálny MR50-100E

Obj. číslo:

106001894

Výrobca:

Kategória:

Snímače sily a momentu

Dostupnosť:

4 týždne

priamy dovoz z USA, tovar naskladníme zvyčajne do štyroch týždňov od dátumu objednania

předchozí

Senzor krútiaceho momentu, univerzálny MR50-100E

další Senzor krútiaceho momentu, univerzálny MR50-100E Senzor krútiaceho momentu, univerzálny MR50-100E Senzor krútiaceho momentu, univerzálny MR50-100E Senzor krútiaceho momentu, univerzálny MR50-100E Senzor krútiaceho momentu, univerzálny MR50-100E Senzor krútiaceho momentu, univerzálny MR50-100E Senzor krútiaceho momentu, univerzálny MR50-100E

Varianty produktu
Technický list

◄ ►

Kapacita 1150,0 Ncm (1600 ozFin).
Rozlíšenie 0,5 Ncm (1 ozFin).

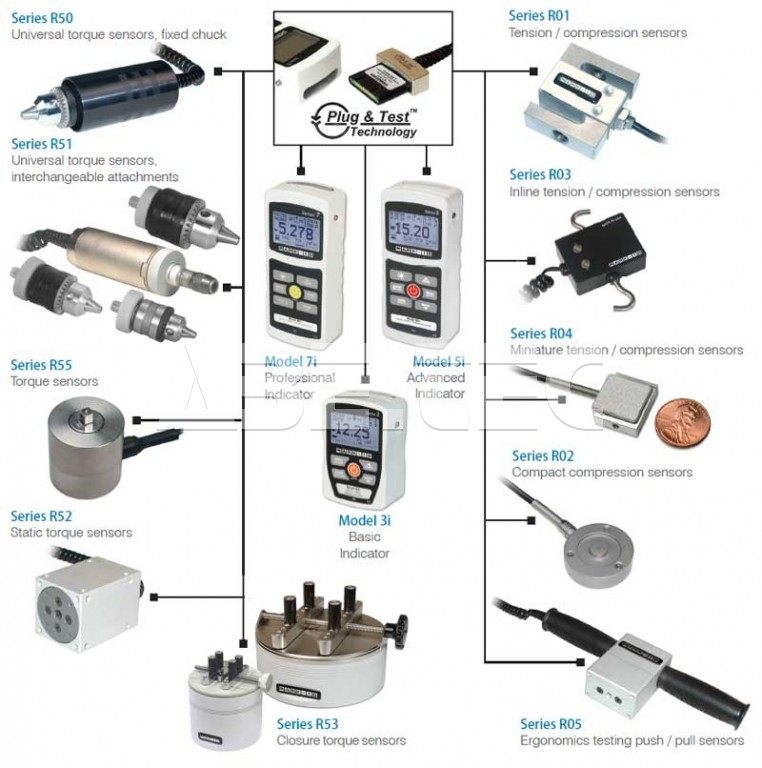

Člen Plug & TestTM rodiny výmenných snímačov a indikátorov.
Robustné hliníkové puzdro.
Senzor krútiaceho (točivého) momentu.
NIST certifikát kalibrácie s dátami.
Presnosť ± 0,35% + indikátor.
Hmotnosť 0,6 kg.
Záruka 3 roky.

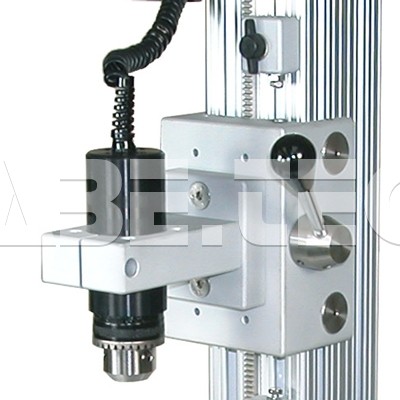

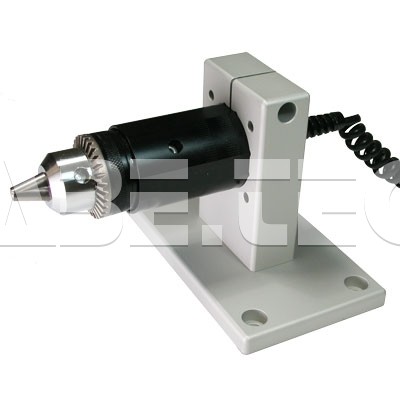

Senzor krútiaceho momentu určený na meranie obojsmerného momentu v širokých škálach aplikácií. Obsahuje skľučovadlo pre vzorky s priemerom až 12,7 mm (1/2"), v závislosti od kapacity. Senzor môže byť použitý ako ručné zariadenie alebo namontovaný na skúšobný stojan krútiaceho momentu. K dispozícii sú kapacity od 7 do 1150 Ncm (10 až 1600 ozFin).

Porovnanie snímačov radu R50:

Model	Kapacita x rozlíšenie - s meracími prístrojmi radu 7i a 5i
	lbFin	ozFin	lbFft	gFcm	kgFmm	Nmm	Ncm	Nm
MR50-10Z	-	10 x 0,005	-	700 x 0,5	7 x 0,005	70 x 0,05	7 x 0,005	-
MR50-20Z	-	20 x 0,01	-	1400 x 1	14 x 0,01	140 x 0,1	14 x 0,01	-
MR50-50Z	-	50 x 0,02	-	3600 x 2	36 x 0,02	350 x 0,2	35 x 0,02	-
MR50-12	12 x 0,005	192 x 0,1	1 x 0,0005	-	-	-	135 x 0,1	1,35 x 0,001
MR50-50	50 x 0,02	800 x 0,5	4 x 0,002	-	-	-	570 x 0,5	5,7 x 0,005
MR50-100	100 x 0,05	1600 x 1	8 x 0,005	-	-	-	1150 x 0,5	11,5 x 0,005

Model	Kapacita x rozlíšenie - s meracími prístrojmi radu 3i
	lbFin	ozFin	kgFmm	Ncm
MR50-10Z	-	10 x 0,01	7 x 0,005	7 x 0,005
MR50-20Z	-	20 x 0,02	14 x 0,01	14 x 0,01
MR50-50Z	-	50 x 0,05	36 x 0,05	36 x 0,05
MR50-12	12 x 0,01	192 x 0,2	-	135 x 0,1
MR50-50	50 x 0,05	800 x 1	-	570 x 0,5
MR50-100	100 x 0,1	1600 x 2	-	1150 x 1

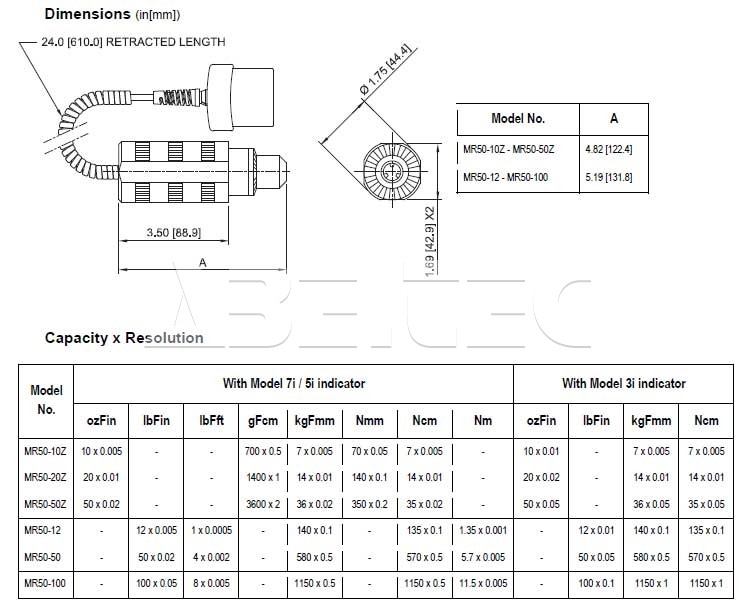

Veľkostná tabuľka senzorov R50:

	A	Rozsah veľkosti skľučovadla
MR50-10Z	122,4 mm	1,6 - 9,5 mm
MR50-20Z
MR50-50Z
MR50-12	131,8 mm	2,0 - 12,7 mm
MR50-50
MR50-100

Senzor krútiaceho momentu, univerzálny MR50-100E

Technické dáta na porovnanie Senzor krútiaceho momentu, univerzálny MR50-100E

Názov parametra	Hodnota
Typ snímača	snímač momentu
Rad snímača	R50 - moment, univerzální
Presnosť	0.35 %
Kapacita momentových prístrojov	1150 Ncm
Rozlíšenie	0.5 Ncm
Jednotky merania	Ncm, ozFin, lbFin, lbFft, Nmm, Nm
Rozmery	131.8 x 44.4 mm
