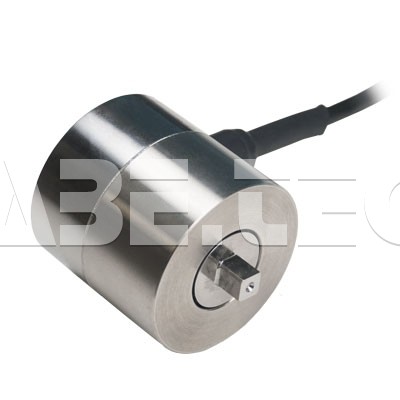

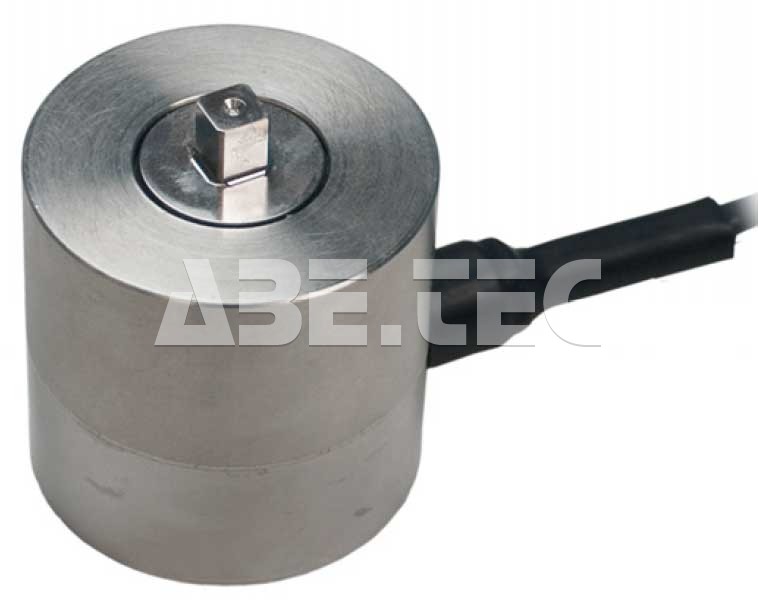

Senzor krútiaceho momentu, štvorcový MR55-200E

Obj. číslo:

106001159

Výrobca:

Kategória:

Snímače sily a momentu

Dostupnosť:

4 týždne

priamy dovoz z USA, tovar naskladníme zvyčajne do štyroch týždňov od dátumu objednania

předchozí

další

Varianty produktu
Technický list

◄ ►

Kapacita 2200 Ncm (200 lbFin).
Rozlíšenie 2,0 Ncm (0,2 lbFin).

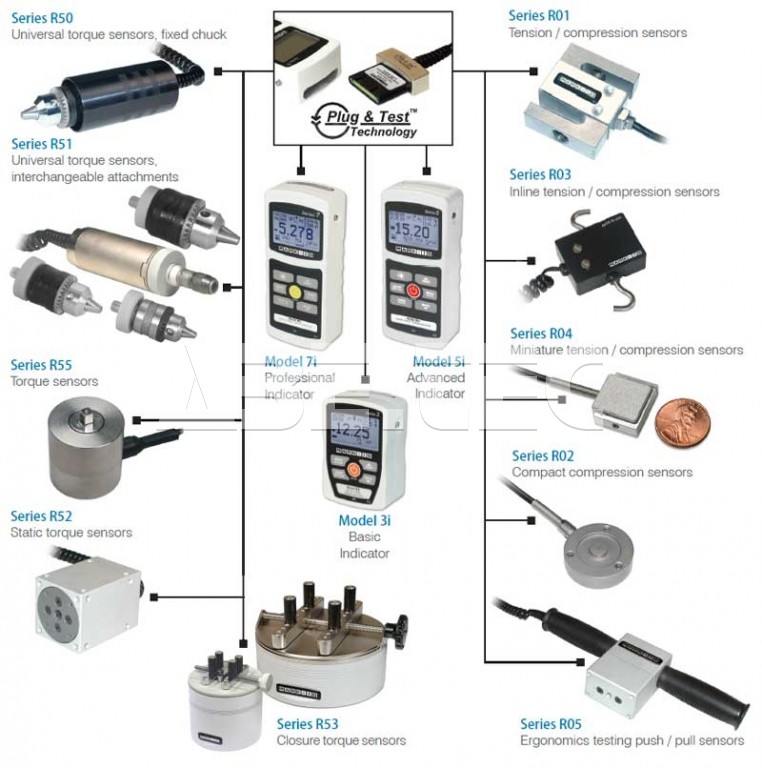

Člen Plug & Test^TM rodiny výmenných snímačov a indikátorov.
Robustný valcový tvar.
Štvorec sa otáča na oboch koncoch senzora.
Konštrukcia z nerezovej ocele a hliníka.
Senzor krútiaceho (točivého) momentu.
NIST certifikát kalibrácie s dátami.
Presnosť ± 0,6% + indikátor.
Hmotnosť 0,6 kg.
Záruka 3 roky.

Tento rad robustných momentových snímačov je ideálny pre širokú škálu aplikácií v mnohých odvetviach, pri ktorých sa testuje krútiaci moment. Štvorcové jednotky na oboch stranách umožňujú in-line použitie s pomocou momentového kľúča, alebo OEM v iných aplikáciách. K dispozícii sú kapacity od 220 do 55 000 Ncm (20 až 500 lbFin).

Porovnanie snímačov radu R55:

Model	Kapacita x rozlíšenie - s meracími prístrojmi radu 7i a 5i
	lbFin	ozFin	lbFft	kgFmm	Ncm	Nm
MR55-20	20 x 0,02	320 x 0,2	1,5 x 0,002	-	220 x 0,2	2 x 0,002
MR55-50	50 x 0,05	800 x 0,5	4 x 0,005	-	570 x 0,5	5,7 x 0,005
MR55-100	100 x 0,1	1600 x 1	8 x 0,01	-	1150 x 1	11,5 x 0,01
MR55-200	200 x 0,2	-	16 x 0,02	2300 x 2	2200 x 2	22 x 0,02
MR55-400	400 x 0,5	-	32 x 0,05	4600 x 5	4500 x 5	45 x 0,05
MR55-1000	1000 x 1	-	80 x 0,1	11500 x 10	11000 x 10	110 x 0,1
MR55-5000	5000 x 5	-	400 x 0,5	55 x 0,05 kgFm	55000 x 50	550 x 0,5

Model	Kapacita x rozlíšenie - s meracími prístrojmi radu 3i
	lbFin	ozFin	kgFmm	Ncm
MR55-20	20 x 0,02	320 x 0,5	-	220 x 0,2
MR55-50	50 x 0,05	800 x 1	-	570 x 0,5
MR55-100	100 x 0,1	1600 x 2	-	1150 x 1
MR55-200	200 x 0,2	-	2300 x 2	2200 x 2
MR55-400	400 x 0,5	-	4600 x 5	4500 x 2
MR55-1000	1000 x 1	-	11500 x 10	11000 x 10
MR55-5000	5000 x 5	-	55 x 0,05 kgFm	550 x 0,5 Nm

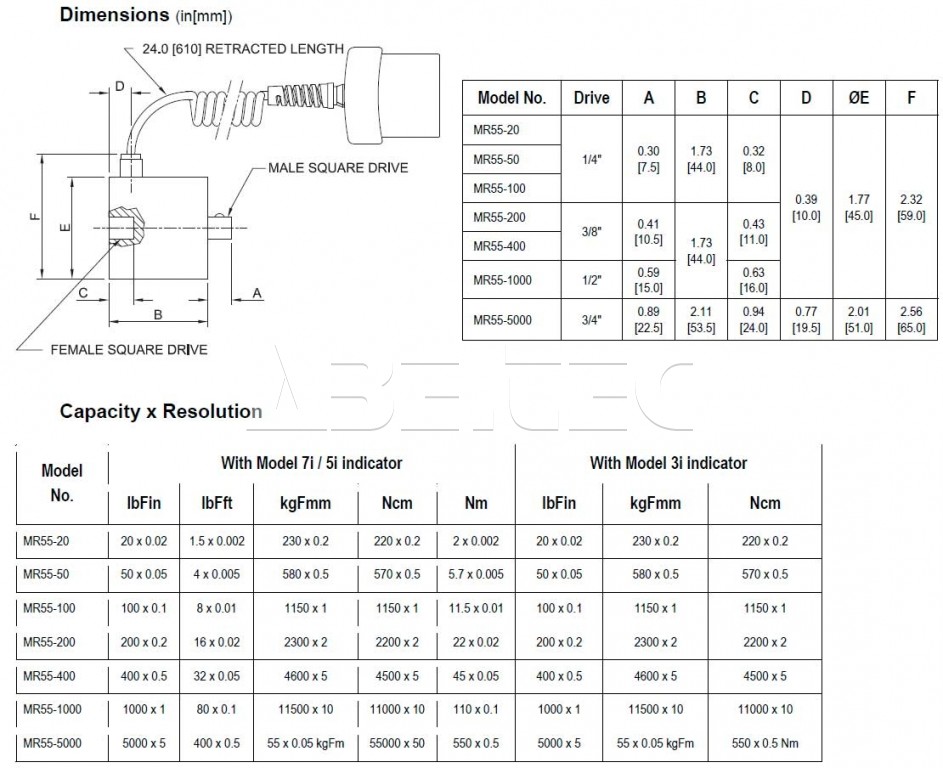

Veľkostná tabuľka senzorov R55:

Model	Veľkosť	A	B	C	D	ø E	F
MR55-20	1/4"	7,5	44,0	8,0	10,0	45,0	59,0
MR55-50
MR55-100
MR55-200	3/8"	10,5	44,0	11,0
MR55-400	3/8"	10,5		11,0
MR55-1000	1/2"	15,0		16,0
MR55-5000	3/4"	22,5	53,5	24,0	19,5	51,0	65,0

Senzor krútiaceho momentu, štvorcový MR55-200E

Technické dáta na porovnanie Senzor krútiaceho momentu, štvorcový MR55-200E

Názov parametra	Hodnota
Typ snímača	snímač momentu
Rad snímača	R55 - moment, čtvercové
Kapacita momentových prístrojov	2200 Ncm
Rozlíšenie	2 Ncm
Jednotky merania	Ncm, lbFin, kgFmm, lbFft, Nm
Rozmery	Ø 45.0 x 44.0 mm
