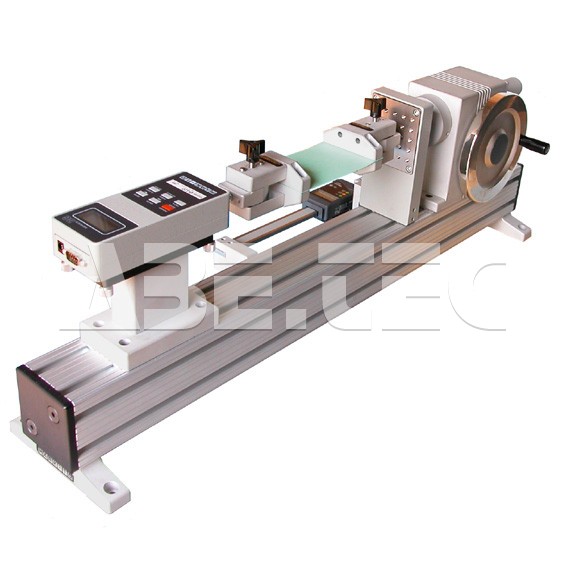

Ručné skúšobné zariadenie veľkokapacitné TSFHE horizontálne

• Maximálna sila: 5 kN [1 000 lb].
• Maximálna dráha: 102 mm [4,00"].
• Rýchlosť pohybu: 0,34 mm [0,013"]/otáčku kolesa.
• Horizontálne prevedenie.
• Zariadenie je zlučiteľné so všetkými meračmi sily, príslušenstvom a svorkami Mark-10.

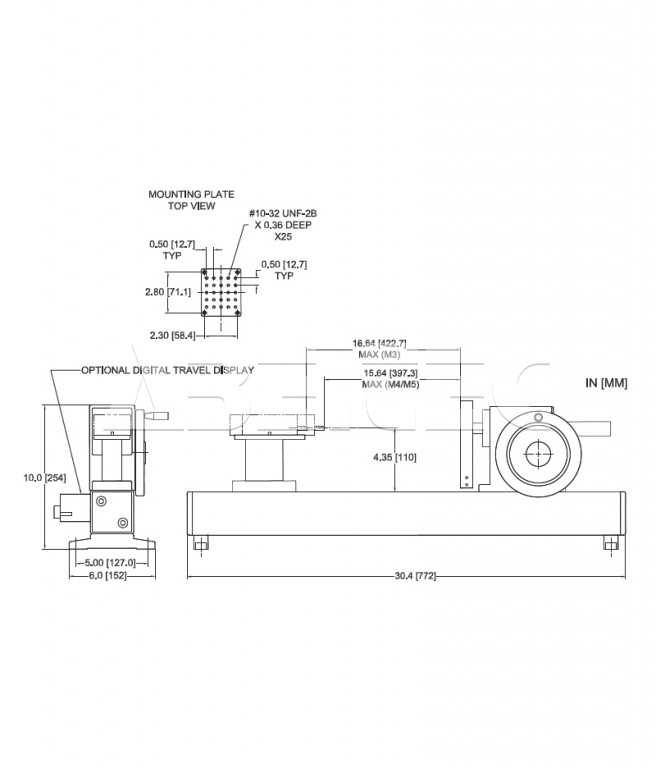

• Záťažový stôl s 25 otvormi #10-32 UNF na montáž prípravku.
• Hladká obsluha ručným kolesom.

Skúšobné zariadenie na meranie sily TSFHE je ideálne na testovanie pružín, deštruktívne skúšky, skúšky celistvosti výrobku a iné aplikácie, vyžadujúce ťahové alebo tlakové sily až do 5000 N.

Zariadenie sa vyznačuje veľkým postranným ručným kolesom, vyžadujúcim len minimálne úsilie užívateľa, a pevným stĺpikom 3" x 3". Odnímateľná oceľová záťažová plocha so závitovými otvormi na montáž prípravku a svorky poskytuje možnosť prispôsobenia pre rad testovacích aplikácií a pevná kovová základňa obsahuje ukladaciu kapsu a otvory pre montáž na stôl. Pri použití zariadenia TSFHE s digitálnym meračom sily radu CG je možné vytvoriť kompletný veľkokapacitný testovací systém. Dodáva sa aj vo vertikálnom prevedení TSFE.

Zariadenie TSFHE sa dodáva so štyrmi háčikmi (malým, stredným, veľkým a zvlášť veľkým), doskou adaptéra 1/2-20F, kompresnými doskami s priemerom 2" a 3", dvoma spojkami (#10-32 a 5/16-18) a sadou kľúčov.

Voliteľné príslušenstvo (na objednávku):

Voliteľné príslušenstvo	Obj. kód
Široký sortiment meračov sily a upínacích prípravkov.

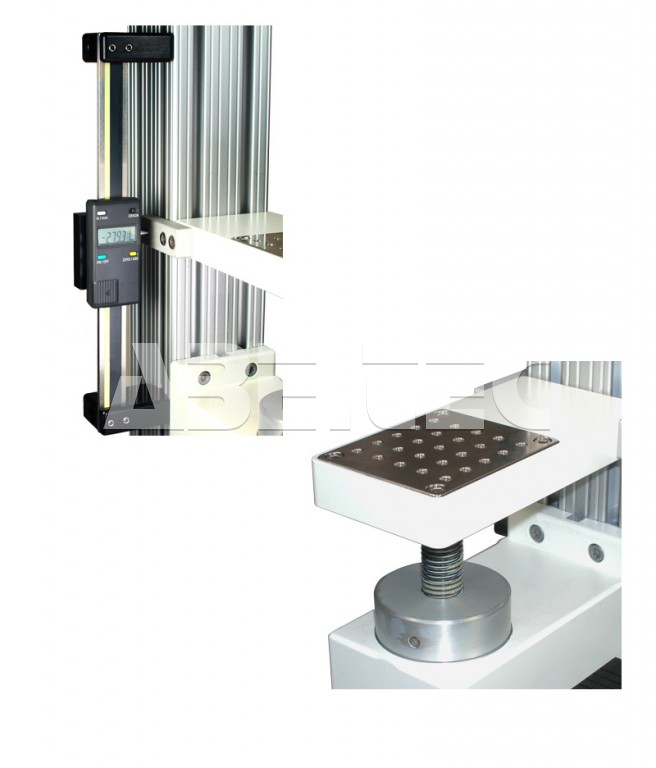

Digitálne zobrazenie dráhy Dráha 152 mm [6"], rozlíšenie 0,01 mm [0,0005"], výstup SPC pre automatizovaný zber dát.	TSF001E
Súprava pre vodorovnú / nástennú montáž Sada montážnych prvkov na pripevnenie na stojan skúšobného zariadenia v mieste základne.	TSF002E
Predĺženie stĺpika Stĺpik je možné predĺžiť podľa potreby zákazníka.
