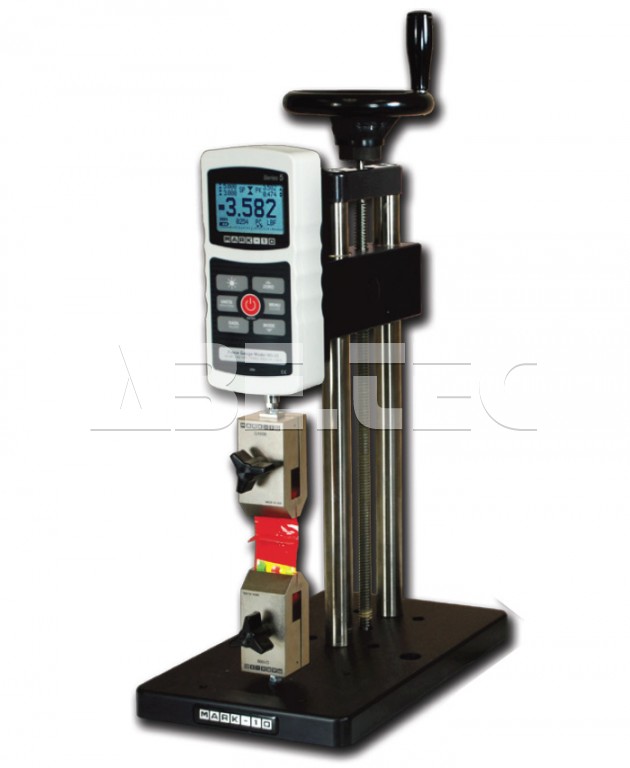

Ručné skúšobné zariadenie ES20E

• Maximálna sila: 500 N (100 lb).
• Maximálna dráha: 229 mm (9").
• Spôsob zaťažovania: ručné koleso umiestnené hore.
• Dĺžka dráhy: 2,1 mm (0,083") / otáčku kolesa.
• Hmotnosť: 4,5 kg.
• Malé rozmery.
• Zlučiteľnosť so všetkými meračmi sily, príslušenstvom a svorkami Mark-10.
• Montážne otvory na montáž na stôl.
• Veľká, demontovateľná základná doska s 5 otvormi #10-32 UNF na montáž prípravku.
• K dispozícii sú montážne sady pre konkurenčné merače sily.

Ručné skúšobné zariadenia ES10E a ES20E sú kompaktné a ekonomické riešenia tlakových a ťahových skúšok malých vzoriek. Voliť je možné medzi pákou (ES10E) na rýchle testovanie, alebo ručným kolesom (ES20E) na presnejšie testovanie s väčšou konzistenciou skúšobných výsledkov. Prídavný číselníkový ukazovateľ zobrazuje posun až do 1". Pri použití týchto stojanov s meračmi sily a upínacími prípravkami je možné vytvoriť kompletné a ekonomické testovacie systémy.

Pri objednávaní skúšobného zariadenia ES10E alebo ES20E s MG20E alebo meračom sily s nižšou kapacitou a väčšinou svoriek Mark-10 je potrebná spojka G1039E alebo predlžovacia tyč ľubovoľnej dĺžky, aby bola zaistená primeraná vôľa medzi hriadeľom snímača sily a svorkou. MG50E a merače sily s vyššou kapacitou už spojku G1039E obsahujú.

Voliteľné príslušenstvo (na objednávku):

Voliteľné príslušenstvo	Obj. kód
Široký sortiment meračov sily a upínacích prípravkov.

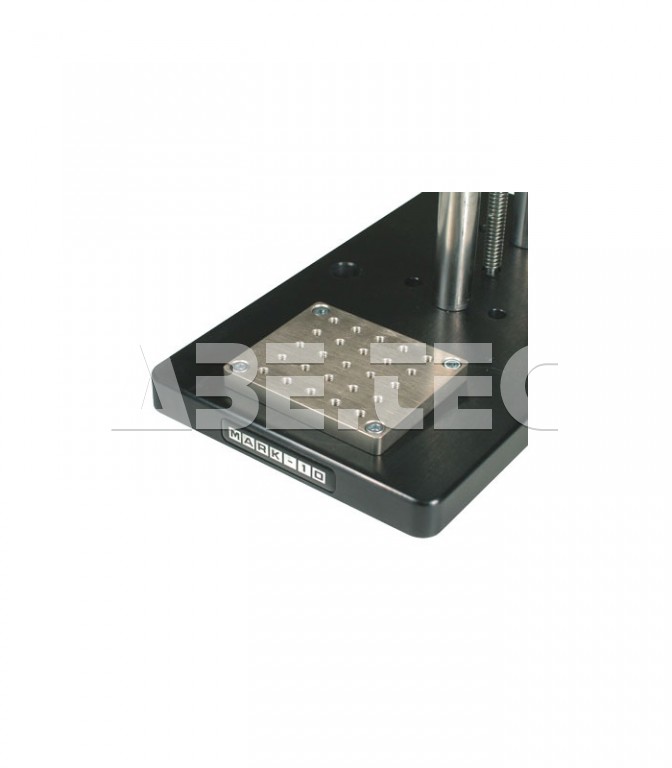

Základná doska Oceľová základná doska má 25 závitových otvorov #10.32 pre montáž prípravku.	14-1068E
Súprava číselníkového ukazovateľa Zobrazí posun až 1" s rozlíšením 0,001".	ES001E
Súprava digitálneho indikátora Zobrazí posun až 1" s rozlíšením 0,0005" a 0,01 mm. Obsahuje nulové tlačidlo a tlačidlo voliča in/mm.	ES002E
K dispozícii sú montážne sady pre konkurenčné merače sily.
Spojka, #10-32	G1039E
