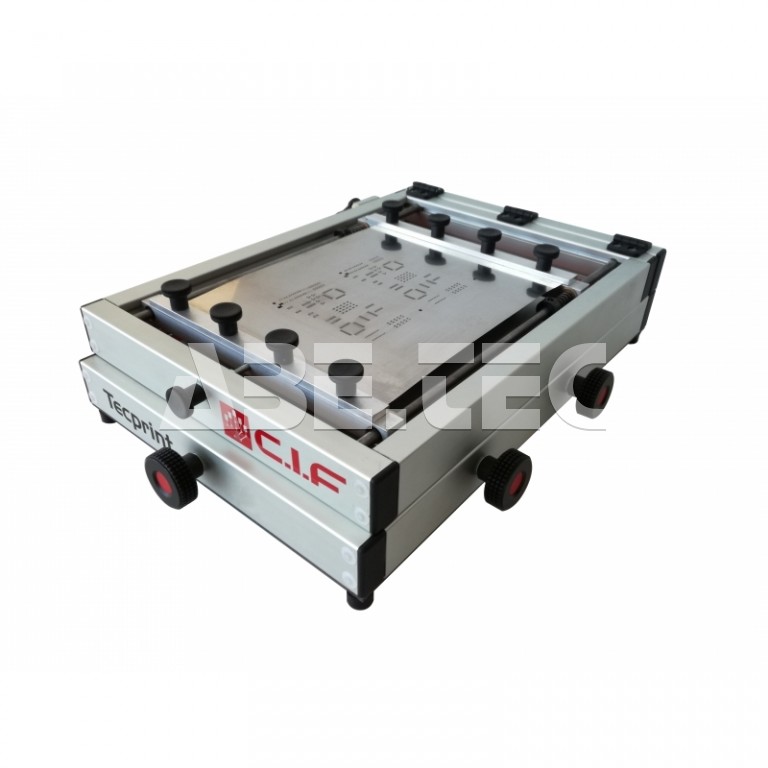

Ručná sieťotlač Tecprint 700

• Kompaktná ručná šablónová tlačiareň umožňujúca sieťotlač v rekordnom čase a za nízku cenu.
• Autonapínací rám, ktorý poskytuje fixáciu šablón rôznych formátov.
• Maximálna veľkosť tlačeného obvodu 300 x 400 mm.
• Minimálna veľkosť tlačeného obvodu 30 x 50 mm.
• Maximálna veľkosť šablóny 310 x 470 mm.
• Minimálna veľkosť šablóny 50 x 50 mm.
• Umiestnenie sieťotlačovej šablóny na dve nastaviteľné lišty so zarážkami.
• Tri predstastavené prepážky zabraňujúce vybočeniu obvodu (vzpriečeniu).
• Možnosť dvojitého reflow procesu (dostupná výška 25 mm).
• Vloženie šablóny v priebehu niekoľkých sekúnd.
• Veľmi ľahké vyrovnanie v X, Y a théta ± 7,0 mm.

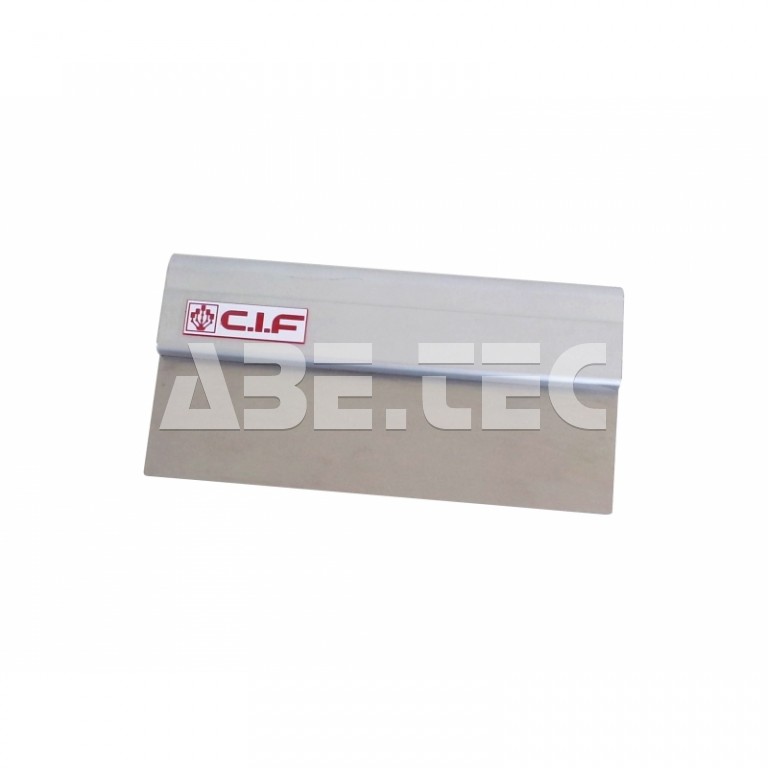

• Dodáva sa s príslušenstvom (zarážky proti vybočeniu, kovová pracka).

Vlastnosti produktu

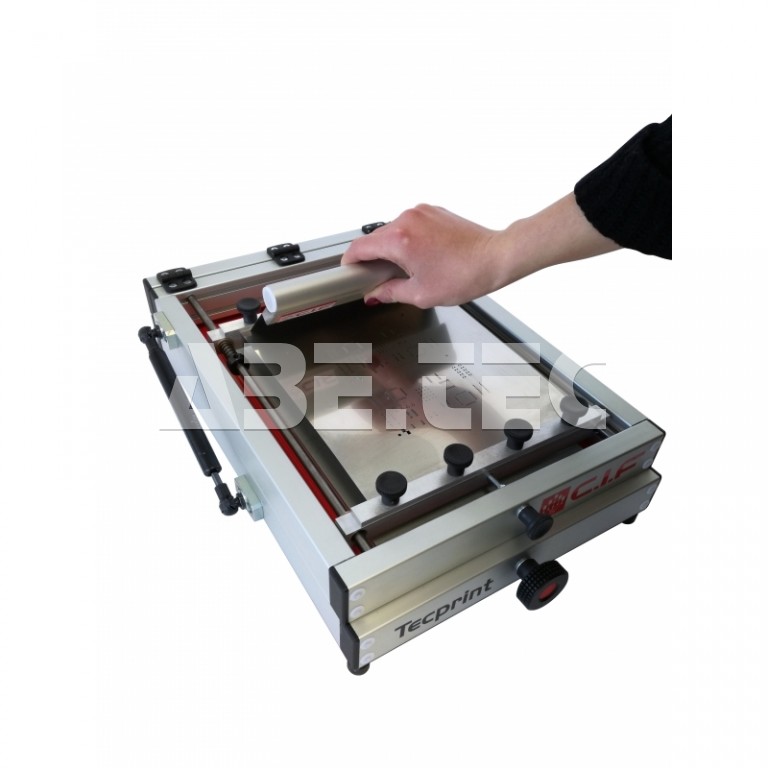

• TECPRINT 700 je ručná laboratórna sieťotlač určená na presné nanášanie spájkovacej pasty a iných pastovitých výrobkov.
• Vďaka originálnemu systému autonapínacieho rámu umiestnite šablónu v priebehu niekoľkých sekúnd.
• Nie je potrebné mať rám pre každú šablónu.
• Zarovnanie X, Y a théta osí sa vykonáva pomocou troch skrutiek na stranách stroja.
• Kompaktný stroj, ktorý napriek tomu pojme obvody s veľkosťou 30 x 50 mm až 300 x 400 mm.

Technická špecifikácia

• Model: TECPRINT 700.
• Max. veľkosť šablóny: 310 x 470 mm.
• Min. veľkosť šablóny: 50 x 50 mm.
• Max. veľkosť dosky plošných spojov: 300 x 400 mm.
• Min. veľkosť dosky plošných spojov: 30 x 50 mm.
• Rozmery: 415 x 700 x 230 mm.
• Hmotnosť: 9,0 kg.
