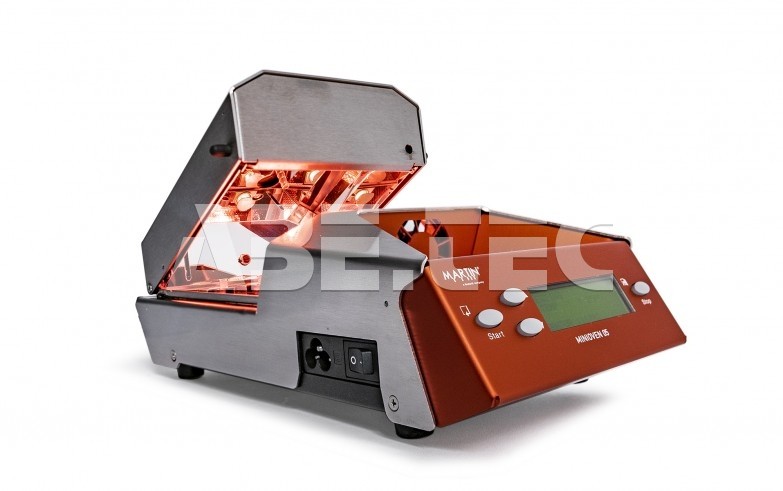

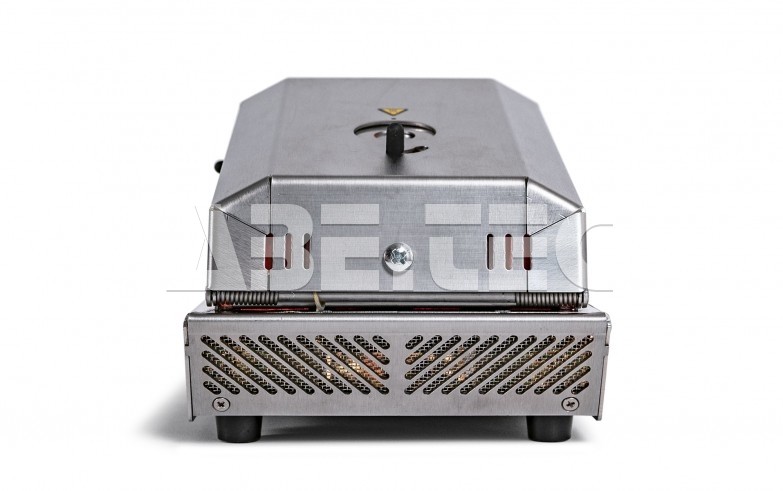

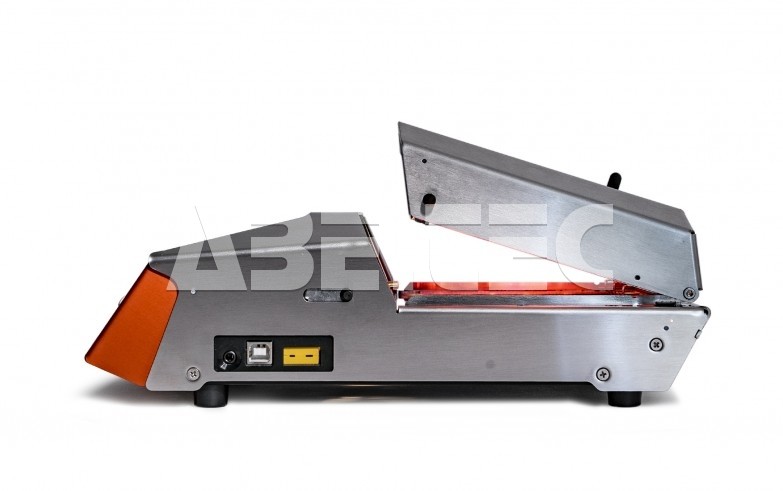

Reflow pec MINIOVEN 05 HB00.0025

• Veľmi kompaktný hybridný stolný reflow pec.
• Kontrolované a jemné spájkovanie BGA blokov s guličkami spájky (reballing)
• Pretavenie spájkovacej pasty na QFN zariadení (pre-bumping).
• Výkon IR ohrevu 500 W.
• Veľkosť komponentov (max) 55 x 55 x 4 mm.

Hybridná technológia ohrevu pre najlepšiu distribúciu tepla

• Spoľahlivosť procesu - optimalizovaná distribúcia tepla konvekciou.
• Flexibilita - reflow spájkovacej pasty alebo guličiek.
• Plug and play - kompaktný formát, inovatívny design a intuitívne ovládanie.
• Presnosť - pripojenie dusíka na optimálne prepájanie spájkovacích guličiek.
• Kontrola procesu - použitie teplotných proflov pomocou softvéru.
• Podpora - design masky na mieru.

MINIOVEN 05 je kompaktné a robustné stolné zariadenie, špeciálne navrhnuté pre reballing BGA a prebumping QFN komponentov. Používa sa vo vývoji aj výrobe. Efektívna hybridná technológia ohrevu zahrieva elektronické komponenty rovnomerne zo všetkých strán, a tým zaručuje reprodukovateľné výsledky. Pomocou intuitívnej navigácie a menu môžete nastaviť, spravovať a ukladať až 25 teplotných profilov.

Inštalovaný senzor vo vnútri ohrevnej komory presne riadi teplotu vzduchu. Použitie dusíkovej atmosféry počas zmáčania spájkovacieho materiálu minimalizuje generovanie oxidu. Na zabezpečenie najvyššej možnej spoľahlivosti sa používa ďalší externý teplotný senzor, pomocou ktorého zariadenie automaticky nastavuje profily. Prostredníctvom senzora sa stanoví optimálne nastavenie profilu na dosiahnutie špecifikovaných teplôt komponentov. Softvér EASYBEAM poskytuje pohodlnú editáciu profilov a zobrazenie teplotnej histórie.

Okrem reballing procesu BGA komponentov sú k dispozícii aj podklady pre prebumping QFN komponentov. Zariadenie umožňuje pripojenie procesného plynu a premenu reflow procesu na dusíkovú atmosféru.

Kompaktná stolná mini pec navrhnutá pre reflow aplikácie v prototypovaní či oprave DPS. Vďaka použitiu špeciálnych nástrojov a šablón môže byť ľahko vykonaný reballing BGA komponentov či pre-bumping QFN súčiastok. Ventilátor vytvára konštantné prúdenie teplého vzduchu a spôsobuje rovnomerný ohrev komponentov zo všetkých strán. Týmto prúdením sú komponenty vytvárané s maximálnou starostlivosťou.

S novými reballing a pre-bumping súpravami pre reflow pece MINIOVEN 05 sa opravy SMD stanú jednoduchým procesom. Na aplikáciu spájky na malé QFN súčiastky alebo reballing obzvlášť veľkých BGA komponentov, MINIOVEN 05 sa skvele hodí k takmer každej úlohe, a to vďaka rozsiahlej škále ľahko dostupných doplnkov. V prípade potreby je možné vytvoriť vlastnú masku a šablóny - vďaka kompletnému zákazníckemu servisu firmy Martin SMT.

Technické parametre

• Celková spotreba: 550 VA.
• Výkon spodného ohrevu: 500 W, 4 x IR lampy.
• Veľkosť spodného ohrevu: 105 x 130 mm.
• Rozsah teplôt: 50 - 250 °C.
• Počet teplotných senzorov: 1 x interný, 1 x externý (voliteľne).
• Počet profilov: 25.
• Odporúčaná maximálna veľkosť komponentov: 55 x 55 x 4 mm.
• Napájanie: 1fázové, 230 VAC.
• Rozmery systému: 150 x 300 x 85 mm.
• Hmotnosť: 800 g.

Presnosť a kvalita ako štandard

MINIOVEN 05 ponúka premyslené funkcie, napr. integrovanú cirkuláciu vzduchu či užívateľsky prívetivé menu. Optimálna distribúcia vzduchu zaisťuje rovnomerný ohrev komponentov av kombinácii s procesným prívodom plynu redukuje negatívne účinky oxidácie.

Výhody:

• optimálne zmáčanie spájkovaných spojov,
• zvýšenie povrchového napätia,
• výrazné predĺženie dĺžky života komponentov, ai.

Aplikácia

Typickou aplikáciou je reballing BGA a CSP komponentov. Martin SMT ponúka pre tento proces širokú škálu guličiek z rôznych zliatin a rôznych priemeroch, vhodných pre bežné veľkosť kontaktnej podložky.

Okrem toho je možné riadené reflow spájkovacej pasty na QFN súčiastky, vďaka čomu sa môže vstúpiť priamo do procesu opravy. To znamená, že je zabránené aplikácii spájkovacej pasty na obvodovú dosku a uľahčí sa tým proces opravy.

Pri niektorých tvaroch komponentov a na určitých oblastiach osadzovania stanovuje IPC norma, že zvyšková spájka musí byť pri opravách úplne odstránená a nové SMD komponenty musia byť spájkované iba s novo použitou spájkou.

BGA reballing

Typickou chybou pri prepájaní BGA súčiastok je zlé zmáčanie vankúšikov. Aplikácia nových spájkovacích guličiek dokáže obnoviť funkčné BGA až na plnú použiteľnosť. Komponenty sa vložia do špeciálneho reballing rámu. Šablóna, ktorá otvory zodpovedá kontaktným plôškam na BGA, je umiestnená na komponente a guličky spájky sa nasypú do otvorov tak, aby sa vyplnili všetky otvory. Riadený a jemný reflow proces dokončí finálny postup.

Martin SMT ponúka široký výber šablón pre rôzne BGA, CSP a iné komponenty. Často je tiež nutné prispôsobiť štandardné šablóny použitím kaptónovej pásky. Štandardné rozmery rámov a šablón pokryjú komponenty od rozmerov 18 x 18 mm až po 52 x 52 mm. Pre menšie CSP súčiastky môžu byť k dispozícii špeciálne navrhnuté nástroje.

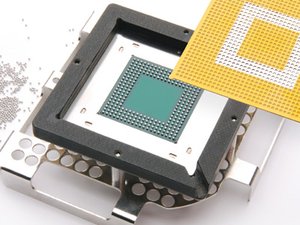

Nasypanie spájkovacích guličiek na šablónu	Odstránenie šablóny	Jednoduchý reballing BGA

Pre-bumping

Vzhľadom na veľmi malé množstvo spájky na kontaktoch QFN komponentov sa využitie zvyškovej spájky pri opravách neodporúča. Je nevyhnutné podložku úplne vyčistiť, obvykle na nich nie je možné aplikovať novú spájku. Jedným zo spôsobov, ako naniesť spájku na spoje, je aplikovať ju na povrch komponentov. QFN sú potom pretavené, čím sa zaistí nízky objem spájkovacej zliatiny a pevné spoje.

Proces pre-bumping je možné vykonať ľahko so špecifickými nástrojmi, špeciálne vyvinutými práve pre použitie s reflow pecami MINIOVEN 04. Tieto nástroje sú k dispozícii v širokej škále tvarov. Martin SMT dodáva špeciálne šablóny, potrebné spájkovacie pasty a ďalšie nástroje.

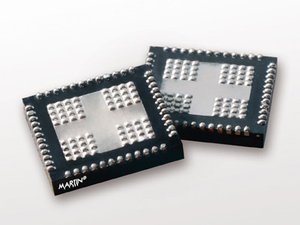

Set pre pre-bumping	Spájkovacia pasta	QFN komponent s aplikovanou spájkou

Rovnomerný ohrev

Pre lepší a spoľahlivý ohrev komponentov používa reflow pec MINIOVEN 05 infračervené (IR) žiarenie a cirkuláciu horúceho vzduchu.
