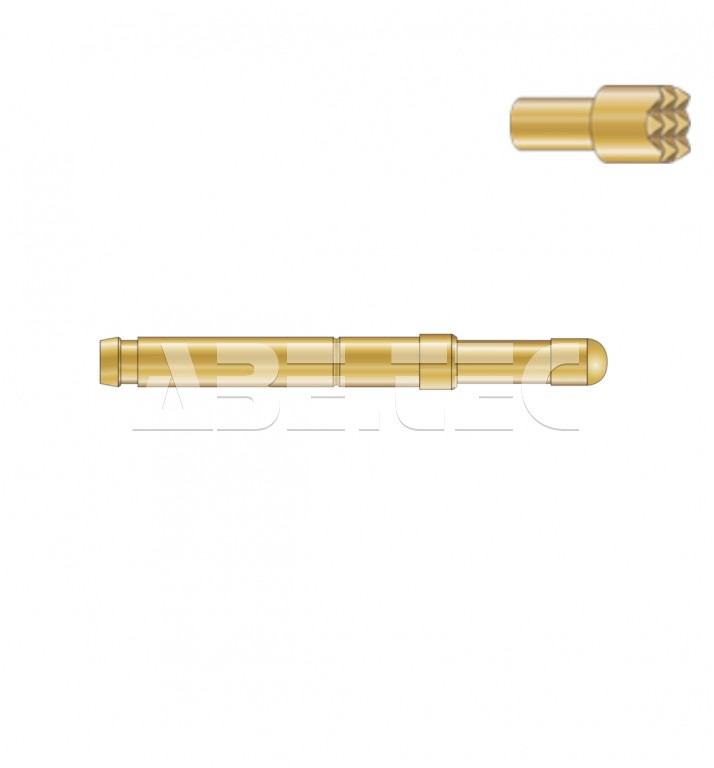

Pružinová kontaktná sonda, séria 150, 150.08.40.30

• Pružinová meracia sonda pre ICT a FCT testovanie elektronických dosiek.
• Štandardný typ pre 3,80 mm stredový rozstup.

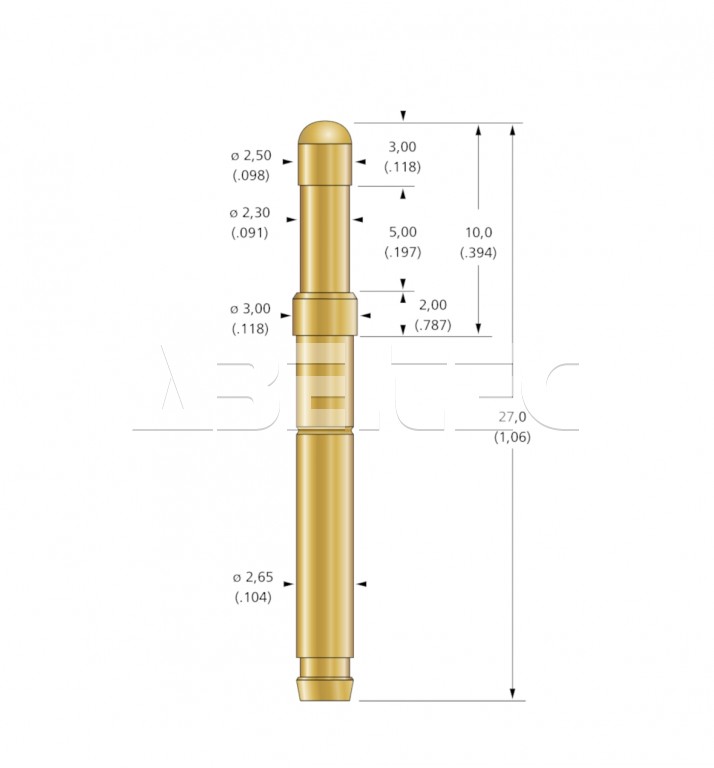

Technické dáta

• Priemer hlavy: 4,00 mm.
• Menovitá sila pružiny: 3,0 N.
• Celková dĺžka: 27,00 mm.
• Minimálna stredová rozteč: 3,80 mm.
• Výška výsuvu (od-do): 10,20 mm.
• Maximálny zdvih: 5,00 mm.
• Odporúčaný (menovitý) zdvih: 3,40 mm.
• Teplotný rozsah: od -55 °C do 120 °C.
• Typický elektrický odpor: 20 mΩ.
• Menovité elektrické prúdové zaťaženie: 4 A.

Materiál

• Piest: CuBe alebo oceľ, pokovované zlatom
• Hlaveň: bronz, pozlátená.
• Pružina: hudobný drôt, postriebrený

Pružinové testovacie sondy

Najbežnejšími testovacími metódami pri kontrole kvality elektronických zostáv sú In-Circuit Test (ICT), test MDA (Manufacturing Defects Analysis) a funkčný test (FCT). Každá testovacia metóda má svoje limity, pokiaľ ide o pokrytie testom a detekciu a diagnostiku chýb, takže často dáva zmysel kombinovať rôzne testovacie metódy medzi sebou. Vo všetkých týchto prípadoch je potrebné zariadenie naplnené pružinovými kontaktnými sondami, ktoré vytvoria elektrické spojenie medzi UUT (Unit Under Test) a testovacou elektronikou.

Testovacie sondy imperiálnej veľkosti (inch-typ)

Rozteč mriežky (stredový rozstup) v dizajne dosky - a preto aj v testovacom strojárstve - je najčastejšie založená na systéme imperiálnych merných jednotiek. Americkí výrobcovia vyvinuli veľkosti pre kontaktné rady, ktoré sú orientované na bežné štandardné veľkosti vrtákov a ďalších nástrojov. Mnohé z týchto návrhov sú dnes rozšírené po celom svete a tiež sa stali štandardom v Európe. Preto sú sondy obvykle ponúkané v imperiálnych veľkostiach.
