Pružinová kontaktná sonda, séria 141, 141.102.06.10

• Pružinová meracia sonda pre ICT a FCT testovanie elektronických dosiek.
• Štandardný typ testovacej sondy pre 1,27 mm stredový rozstup.

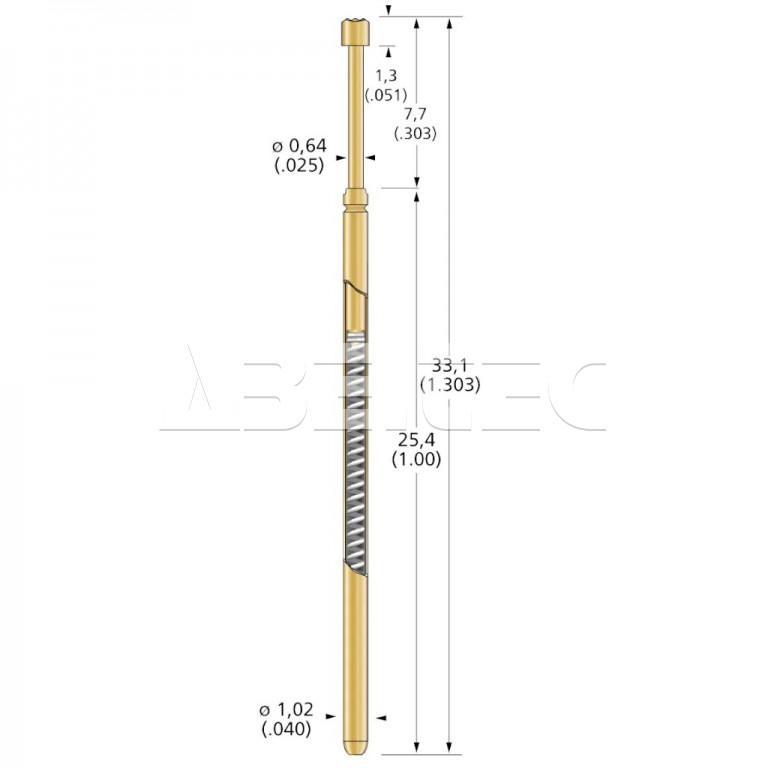

Technické dáta

• Priemer hlavy: 0,6 mm.
• Menovitá sila pružiny: 1 N.
• Celková dĺžka: 34,6 mm.
• Minimálna stredová rozteč: 1,27 mm.
• Výška výsuvu (od-do): 6,9 mm.
• Maximálny zdvih: 6,35 mm.
• Odporúčaný (menovitý) zdvih: 4,20 mm.
• Typický elektrický odpor: 25 mΩ.
• Menovité elektrické prúdové zaťaženie: 2,0 A.

Materiál

• Zliatina medi alebo oceľ, pokovované zlatom, postriebrené.

Pružinové testovacie sondy

In-circuit-test (ICT), analýza výrobných várd (MDA) a funkčný test (FCT) sú najpoužívanejšie metódy pre testovanie zostáv elektronických dosiek. Každá z týchto testovacích metód má svoje vlastné limity týkajúce sa pokrytia testu a detekcie/diagnostiky závad, preto sa obvykle kombinujú. Vo všetkých prípadoch je vyžadované pripojenie testovacej jednotky (UUT) alebo testovacieho zariadenia (DUT) pomocou pružinovej kontaktnej sondy.

Testovacie sondy imperiálnej veľkosti (inch-typ)

Rozteč mriežky (stredový rozstup) v dizajne dosky - a preto aj v testovacom strojárstve - je najčastejšie založená na systéme imperiálnych merných jednotiek. Americkí výrobcovia vyvinuli veľkosti pre kontaktné rady, ktoré sú orientované na bežné štandardné veľkosti vrtákov a ďalších nástrojov. Mnohé z týchto návrhov sú dnes rozšírené po celom svete a tiež sa stali štandardom v Európe. Preto sú sondy obvykle ponúkané v imperiálnych veľkostiach.
