Pokročilý skúšobný stojan série F, vertikálny, tablet, 6,7kN, F1505-IMT
priamy dovoz z USA, tovar naskladníme zvyčajne do štyroch týždňov od dátumu objednania
Technický list
Popis
- Pokročilý skúšobný stojan s integrovaným silomerom s kapacitou až do 6,7 kN.
- Vertikálny stojan s dĺžkou dráhy 813 mm.
- Kontrolný panel so softvérom IntelliMESUR®.
Digitálne merače sily série F
Skúšobné stojany s integrovaným silomerom série F sú navrhnuté pre aplikácie testovania sily až do kapacity 6,7 kN (1500 lbF). Vyberte si zo širokej škály kapacít snímačov sily a rozsiahleho radu úchopov a prípravkov. Nastavujte testy, zaznamenávajte dáta a analyzujte ich pomocou softvéru IntelliMESUR®. Vykonávať môžete od základných testov až po viacstupňové sekvenovanie. Vyberať môžete z predkonfigurovaného ovládacieho panela s tabletom alebo samostatného softvéru pre akékoľvek zariadenie so systémom Windows.
Zariadenie nájde širokú škálu využitia v:
- letectve,
- automobilovom priemysle,
- elektrotechnickom priemysle,
- potravinárstve,
- zdravotníctve,
- výrobe športových potrieb, hračiek ai.,
- baleniu a logistike, atď.
Prakticky neobmedzené aplikácie
Od balenia potravín až po elektroniku, od spotrebného tovaru po leteckú výrobu, silové testovacie stojany Mark-10 sú doma prakticky vo všetkých priemyselných odvetviach po celom svete, v laboratóriách aj výrobných prostrediach.
Silomery Mark-10 série F sú skvelou voľbou pre celý rad testov:
- odlupovacie testy,

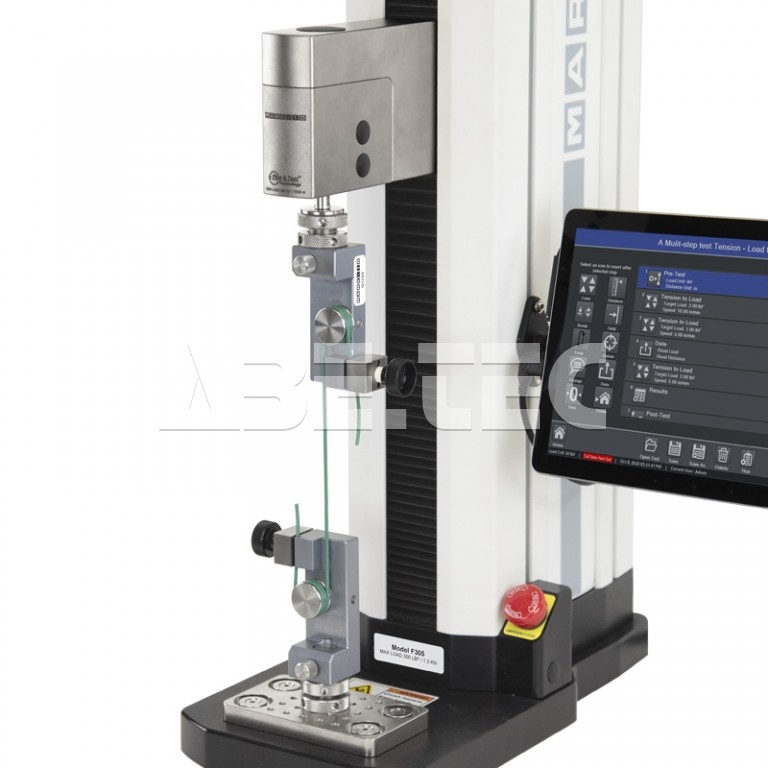

- testovanie vodičov a drôtov,
- meranie kompresnej a rozťahovacej sily pružín,
- 90° odlupovacie testy,
- ďalšie deštruktívne a nedeštruktívne skúšky.
Navrhnuté pre výkon
Testovacie silomery série F sú tu pre každé využitie a rozpočet. Vyberať môžete zo širokej škály silových kapacít, výšok a prevedení.
F105 | F305 | F505 | F505H | F755 | F755S | F1505 | F1505S | |
---|---|---|---|---|---|---|---|---|
Silová kapacita | 0,5 kN | 1,5 kN | 2,2 kN | 2,2 kN | 3,4 kN | 3,4 kN | 6,7 kN | 6,7 kN |
Dĺžka trasy | 457 mm | 457 mm | 457 mm | 457 mm | 813 mm | 360 mm | 813 mm | 360 mm |
Prevedenie | vertikálne | vertikálne | vertikálne | horizontálne | vertikálne | vertikálne | vertikálne | vertikálne |
Robustná a presná mechanika

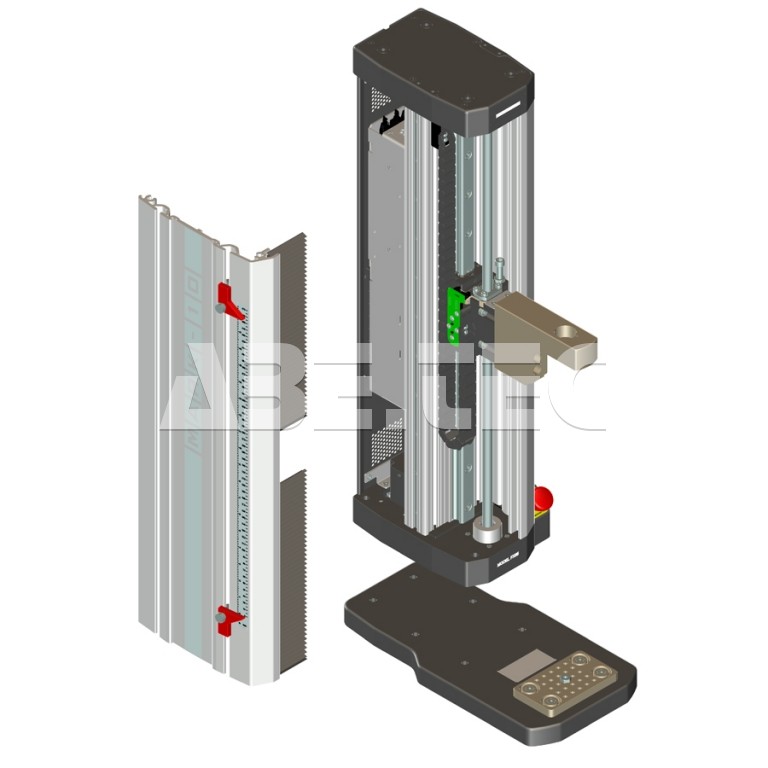

Rámy stojanov sa vyznačujú vlastnými profilmi, navrhnutými pre výnimočnú tuhosť. Továrenské kompenzácie skúšobných rámov a snímačov sily zaisťuje presnosť polohy ± 0,05 mm pri akomkoľvek zaťažení av akejkoľvek polohe. Krokové motory a riadiace jednotky poháňajúce guličkovú skrutku a lineárne vedenie vykazujú plynulú a tichú prevádzku s prakticky žiadnymi zmenami rýchlosti aj pri vysokom zaťažení.
Bezproblémové rozhranie snímača sily
Inteligentné snímače sily radu FS05 sa pripájajú priamo k priečnej hlave modelov F105, F305 F505 a F505H bez pripojovacích káblov. Dostupné rozsahy sú od 0,5 kN do 2,5 kN s presnosťou ± 0,1 % plného rozsahu. Senzory sily S radu R07 umožňujú vyššie rozsahy sily a sú tiež kompatibilné s technológiou Plug & Test®. Dostupné rozsahy sú od 250 N do 7,5 kN s presnosťou ± 0,15 % plného rozsahu. Senzory sa objednávajú samostatne.
Modulárny design

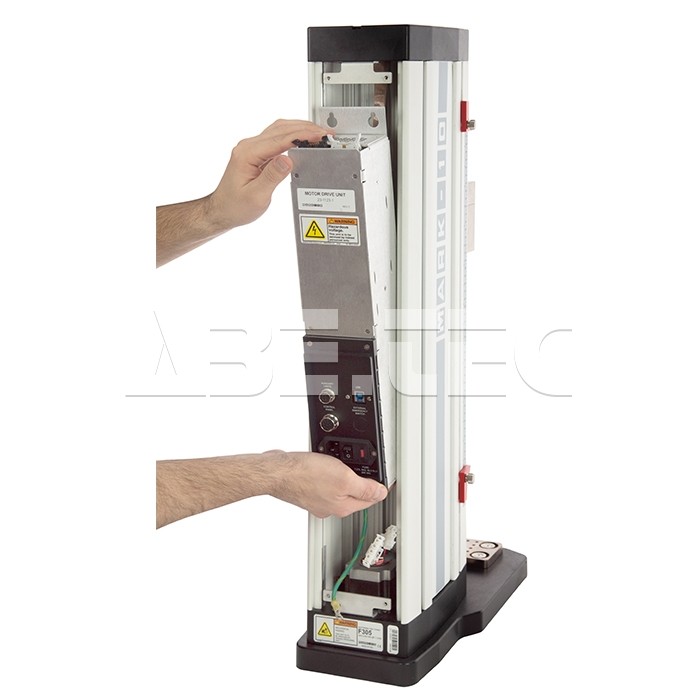

Základňu rámu môžete demontovať a prispôsobiť tak stojan pre rozširujúce stĺpiky a alternatívne montážne konfigurácie. Väčšina elektroniky je umiestnená v samostatnom kryte, kde je ľahko prístupná av prípade potreby ju môžete rýchlo vymeniť. Integrované T-sloty pozdĺž stĺpa pojmú doplnky, ako je napr. USB rozbočovač.
Vonkajšie koncové spínače
Horné a dolné koncové spínače môžete použiť ako skúšobné limity alebo výnimky. Dvojito odstupňované pravítka napomáhajú pri umiestnení prepínača.
Integrované riešenie pre riadenie pohybu a zber dát
Softvér IntelliMESUR® je integrované riešenie bežiace na predkonfigurovanom tablete alebo akomkoľvek počítači s operačným systémom Windows. Tablet s montážnym držiakom má uhlopriečku 10,1". S IntelliMESUR® môžete vytvárať a spúšťať širokú škálu základných i viacstupňových testov, vrátane:
- limitného testovania zaťaženia, zlomenia alebo vzdialenosti,
- meranie výšky,
- zadržaného zaťaženia,
- cyklového testovania,
- viackrokového testovania s využitím kombinácie funkcií riadenia pohybu a zberu dát.
Program vykonáva jednotlivé testy alebo dávky a zobrazuje dáta v grafickom režime alebo tabuľkovom formáte. Podľa potreby ukladá alebo exportuje dáta, príp. vytvorí správu.
Pripraviť. Nastaviť. Ísť.
Z domovskej obrazovky IntelliMESUR® získate rýchly prístup k až 10 obľúbeným testom. Pre jednoduchú identifikáciu môžete ku každému testu priradiť obrázok.
Aký je váš cieľ?
Test môžete spustiť pomocou grafu alebo tabuľky výsledkov a podľa potreby prepínať zobrazenie. Indikátor Pass/Fail ľahko identifikuje problematické vzorky. Jednotlivé behy môžu byť znehodnotené, ak napríklad prípravok vykĺzne z úchopov alebo bol test prerušený.
Grafické zobrazenie
Grafické zobrazenie ukazuje silu vs. vzdialenosť alebo silu vs. čas. Na vizuálne porovnanie dokáže prekryť až 10 behov.

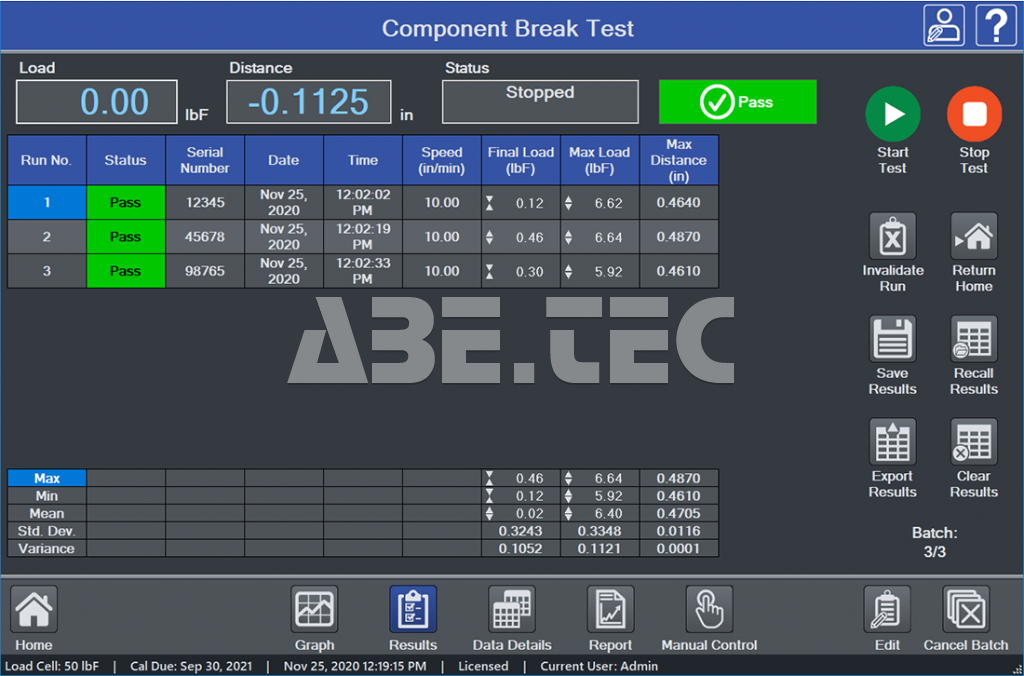

Tabuľkové zobrazenie výsledkov
Zobrazenie výsledkov ukazuje výsledky každého behu vybrané užívateľom. Na zvolené výsledky môžete použiť štatistiku.
Voliteľné príslušenstvo
Predĺženie stĺpikov
Pre nadrozmerné vzorky môžete dĺžku stĺpika rozšíriť o jedno- alebo dvojstĺpcové predĺženie. K dispozícii sú tri dĺžky - 150 mm, 300 mm a 600 mm. Predĺženie s dvoma stĺpikmi pojme vzorku širokú až 508 mm alebo kruhovú vzorku s priemerom až 21,5". Základňa obsahuje rady T-drážok pre montáž prípravku.
Certifikát o kalibrácii vzdialenosti a rýchlosti (CERT-DS)
NIST vysledovateľné osvedčenie o kalibrácii na meranie vzdialenosti a rýchlosti stojana. Certifikát o kalibrácii sily je súčasťou základného balíčka.
Bezpečnostný štít
Poskytuje operátorovi ochranu proti zovretiu alebo úlomkom vzorky. Štít sa otvára a zatvára plynulým a ľahkým ovládaním. Elektrické blokovanie znemožňuje prevádzku skúšobného stojana pri otvorených dverách. Sada obsahuje aj diaľkových spínač pre núdzové zastavenie.
USB rozbočovač (AC1093)
4portový USB rozbočovač namontovaný na rám zlepšuje správu káblov a pohodlne obslúži periférne zariadenia, napr. flash disk, čítačku čiarových kódov, atď.
Adaptér, FS05 Plug & Test® konektor a predĺženie (AC1083, AC1084)
Prispôsobuje snímač sily FS05 alebo adaptér senzora PTAF na rozhraní typu Plug & Test®, čo uľahčuje externú kalibráciu pomocou indikátora Mark-10. Umožňuje tiež montáž snímača radu FS05 na testovacie stojany F755, F755S, F1505 a F1505S.
Adaptér pre snímače sily od iného výrobcu (PTAF)
Prispôsobuje snímač sily dodaný užívateľom na stojany F105, F305, F505 a F505H a indikátory sily M5i a M7i. Pre testovacie stojany F755, F755S, F1505 a F1505S je vyžadovaný adaptér AC1083. Pomocou priloženého softvérového nástroja vyberte z knižnice bežných silových kapacít. Pre konfiguráciu je vyžadovaný indikátor M5I alebo M7I.
Technická špecifikácia
- Max. kapacita prístroja: 6,7 kN.
- Max. dráha: 813 mm.
- Rozsah rýchlosti: 0,02 - 1800 mm/min.
- Presnosť zaťaženia (% plnej stupnice): ± 0,1%.
- Vzorkovacia frekvencia: 20000 Hz.
- Dátová frekvencia: 1000 Hz.
- Presnosť rýchlosti: ± 0,2% nastavenej hodnoty, prakticky bez odchýlok od zaťaženia.
- Presnosť vzdialenosti: ± 0,05 mm, továrni kompenzované až pri plnom zaťažení.
- Rozlíšenie vzdialenosti: 0,01 mm.
- Opakovateľnosť koncového spínača: 0,03 mm.
- Napájanie: univerzálny vstup 100 - 240 VAC, 50-60 Hz, 450 W.
- Poistka: 4 A, 3 AG, SLO BLO.
- Hmotnosť: 89 kg.
- Rozmery: 506,7 x 508,0 x 1291,6 mm.
- Záruka: 3 roky.
Prevádzkové podmienky:
- Len na použitie v interiéri.
- Až 2500 m nad morom.
- Teplotný rozsah: 5 - 35 °C.
- Rozsah vlhkosti: až 80% RH pri 31°C, lineárne klesajúci na 50% pri 40°C, nekondenzujúci.
- Kolísanie napájacieho napätia až do ± 10% menovitého napätia.
- Prechodné prepätie až do úrovne kategórie prepätia II.
- Použitie v prostrediach do stupňa znečistenia 2.
Senzory sily (objednávajú sa samostatne)
Senzory sily série FS05 sú kompatibilné s modelmi F105, F305, F505 a F505H. Pre modely F755, F755S, F1505 a F1505S je vyžadovaný adaptér AC1083.
Kapacita x rozlíšenie | |||||||
---|---|---|---|---|---|---|---|
lbF | ozF | gF | kgF | N | kN | mN | |
FS05-012 | 0.12 x 0.00002 | 2 x 0.0005 | 50 x 0.01 | - | 0.5 x 0.0001 | - | 500 x 0.1 |
FS05-025 | 0.25 x 0.0001 | 4 x 0.002 | 100 x 0.05 | - | 1 x 0.0005 | - | 1000 x 0.5 |
FS05-05 | 0.5 x 0.0002 | 8 x 0.005 | 250 x 0.1 | - | 2.5 x 0.001 | - | 2500 x 1 |
FS05-2 | 2 x 0.001 | 32 x 0.02 | 1000 x 0.5 | 1 x 0.0005 | 10 x 0.005 | - | - |
FS05-5 | 5 x 0.002 | 80 x 0.05 | 2500 x 1 | 2.5 x 0.001 | 25 x 0.01 | - | - |
FS05-10 | 10 x 0.005 | 160 x 0.1 | 5000 x 2 | 5 x 0.002 | 50 x 0.02 | - | - |
FS05-20 | 20 x 0.01 | 320 x 0.2 | 10000 x 5 | 10 x 0.005 | 100 x 0.05 | - | - |
FS05-50 | 50 x 0.02 | 800 x 0.5 | 25000 x 10 | 25 x 0.01 | 250 x 0.1 | - | - |
FS05-100 | 100 x 0.05 | 1600 x 1 | 50000 x 20 | 50 x 0.02 | 500 x 0.2 | - | - |
FS05-200 | 200 x 0.1 | 3200 x 2 | - | 100 x 0.05 | 1000 x 0.5 | 1 x 0.0005 | - |
FS05-300 | 300 x 0.1 | 4800 x 2 | - | 150 x 0.05 | 1500 x 0.5 | 1.5 x 0.0005 | - |
FS05-500 | 500 x 0.2 | 8000 x 5 | - | 250 x 0.1 | 2500 x 1 | 2.5 x 0.001 | - |
Senzory sily série R07 sú kompatibilné s modelmi F755, F755S, F1505 a F1505S. Nie sú určené pre modely F105, F305, F505 a F505H.
Kapacita x rozlíšenie | |||||||
---|---|---|---|---|---|---|---|
lbF | ozF | gF | kgF | N | kN | mN | |
MR07-50 | 50 x 0.02 | 800 x 0.5 | 25000 x 10 | 25 x 0.01 | 250 x 0.1 | - | - |
MR07-100 | 100 x 0.05 | 1600 x 1 | 50000 x 20 | 50 x 0.02 | 500 x 0.2 | - | - |
MR07-200 | 200 x 0.1 | 3200 x 2 | - | 100 x 0.05 | 1000 x 0.5 | 1 x 0.0005 | - |
MR07-300 | 300 x 0.2 | 4800 x 5 | - | 150 x 0.1 | 1500 x 1 | 1.5 x 0.001 | - |
MR07-500 | 500 x 0.2 | 8000 x 5 | - | 250 x 0.1 | 2500 x 1 | 2.5 x 0.001 | - |
MR07-750 | 750 x 0.5 | 12000 x 10 | - | 375 x 0.2 | 3750 x 2 | 3.75 x 0.002 | - |
MR07-1000 | 1000 x 0.5 | 16000 x 10 | - | 500 x 0.2 | 5000 x 2 | 5 x 0.002 | - |
MR07-1500 | 1500 x 1 | 24000 x 20 | - | 750 x 0.5 | 7500 x 5 | 7.5 x 0.005 | - |
Príslušenstvo pre sériu F (objednáva sa samostatne)
Obj. číslo | Popis |
---|---|
CERT-DS | certifikát o kalibrácii, vzdialenosť a rýchlosť |
AC1094-1 | jednostĺpikové rozšírenie, 150 mm, F105 / F305 / F505 / F505H |
AC1094-2 | jednostĺpikové rozšírenie, 300 mm, F105 / F305 / F505 / F505H |
AC1094-3 | jednostĺpikové rozšírenie, 600 mm, F105 / F305 / F505 / F505H |
AC1095-1 | dvojstĺpikové rozšírenie, 150 mm, F105 / F305 / F505 |
AC1095-2 | ddvojstĺpikové rozšírenie, 300 mm, F105 / F305 / F505 |
AC1095-3 | dvojstĺpikové rozšírenie, 600 mm, F105 / F305 / F505 |
AC1092-1 | bezpečnostný štít, F755S / F1505S |
AC1092-2 | bezpečnostný štít, F755 / F1505 |
AC1093 | USB rozbočovač |
AC1083 | adaptér, FS05 senzor / PTAF adaptér, na Plug & Test® konektor / F755, F755S, F1505, F1505S, 250 mm kábel |
AC1084 | predlžujúci kábel, 610 mm, Plug & Test®, male/female |
PTAF | adaptér, Plug & Test®, zákaznícky senzor sily na silomery série F |
DC5000 | náhradný tablet, predinštalovaný softvér IntelliMESUR®, s upevňovacou sadou |
15-1019 | softvér IntelliMESUR®, dodatočná zákaznícka inštalácia na počítač s operačným systémom Windows |
Obsah balenia
- Pokročilý skúšobný stojan série F.
- Tablet s držiakom a predinštalovaným softvérom IntelliMESUR®.
- USB kábel.
- Očkové zakončenie pre základňu (obsahuje koncové očko, kotevný kolík a dva poistné krúžky).
- Dva kľúče.
- Napájací kábel.
- Súprava imbusových kľúčov.
-
NIST certifikát o kalibrácii (sila).
