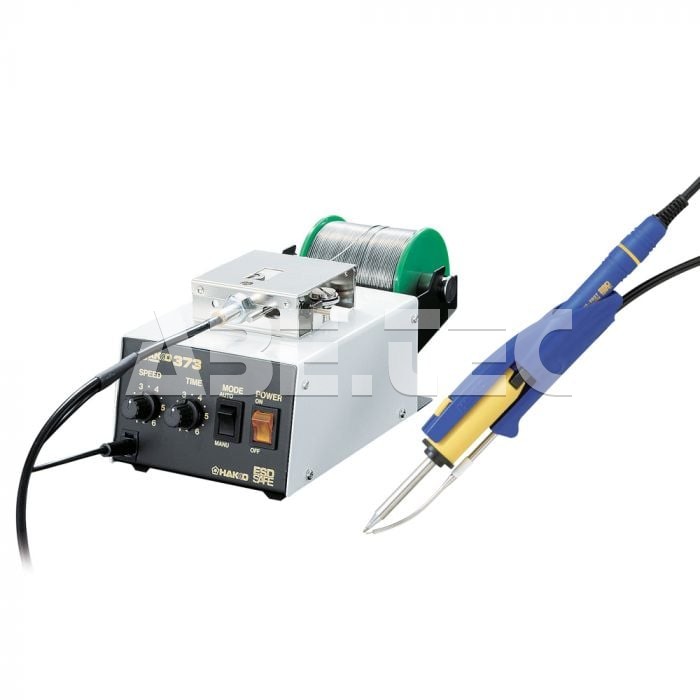

Podávač spájky Hakko 373
Podávač spájky Hakko 373
Podávač spájky Hakko 373
Podávač spájky Hakko 373
Podávač spájky Hakko 373

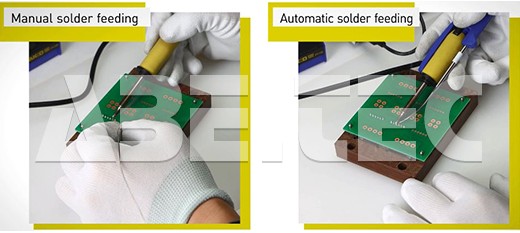

Príklad použitia podávača spájky Hakko 373 v praxi
Podávač spájky Hakko 373
Varianty produktu
Technický list
◄
►
Popis
- Zariadenie je možné používať so širokým sortimentom značkových spájkovadiel Hakko (936, 937, 701, 702B, atď), na vyžiadanie aj Weller, Pace, Ersa, Solomon, ERS, atď.
- Konštrukcia odolná voči elektrostatickému náboju pomáha chrániť elektricky citlivé prvky.
- Podávač je možné pripojiť k jednému spájkovaciemu zariadeniu pomocou prepínacej svorky.
- Nastaviteľná funkcia vrátenia spájky zmenšuje odpad a dovoľuje plne automatizované spájkovanie.
Technické parametre:
- Príkon: 6 W
- Výkon motora: 24 Vss, 3.2 W
- Doba podávania spájky: 0.7 sec. (automatický režim)
- Rýchlosť podávania spájky: 4.5 - 26 mm/s
- Množstvo podávanej spájky: 0 - 182 mm (automatický režim)
- Množstvo vrátenej spájky: 0.5 mm
- Použiteľný priemer spájky: 0.6 mm, 0.65 mm, 0.8 mm, 1.0 mm, 1.2 mm, 1.6 mm
- Použiteľná spájka: 1kg cievka (max.)
- Vonkajšie rozmery: 107 (š) X 110 (v) X 215 (h) mm
- Hmotnosť: cca 1.5 kg
Obsah balenia:
- Automatický podávač HAKKO 373
- Návod na obsluhu
Použitie:
| Pre spájkovaciu rúčku FX-8301 | |||||
| Priemer krúžku: | 0.6/0.65 mm | 0.8 mm | 1.0 mm | 1.2 mm | 1.6 mm |
Použitý typ krúžku: |
B1626 | B1627 | B1628 | B1629 | B1630 |
Jednotka trubičky so spínačom: |
B3563 |
B3564 | |||
Typ použitia adaptéra s tyčkou: |
B3566 | B3567 | B3568 | B3569 | B3570 |
|
Pre spájkovaciu rúčku FM-2027 A FM-2028 |
|||||
| Priemer krúžku: | 0.6/0.65 mm | 0.8 mm | 1.0 mm | 1.2 mm | 1.6 mm |
|
Použitý typ krúžku: |
B1626 | B1627 | B1628 | B1629 | - |
|
Jednotka trubičky so spínačom: |
B3477 |
B3478 | - | ||
|
Typ použitia adaptéra s tyčkou: |
B3481 | B3482 | B3483 | B3484 | - |
|
Pre spájkovací hrot 900M, N452 a N453 |
|||||
| Priemer krúžku: | 0.6/0.65 mm | 0.8 mm | 1.0 mm | 1.2 mm | 1.6 mm |
|
Použitý typ krúžku: |
B1626 | B1627 | B1628 | B1629 | B1630 |
|
Jednotka trubičky so spínačom: |
B1631 | B1672 | |||
|
Typ použitia adaptéra s tyčkou: |
B1674 | B1675 | B1676 | B1677 | B1678 |
|
Pre spájkovací hrot 900L a 904 |
|||||
| Priemer krúžku: | 0.6/0.65 mm | 0.8 mm | 1.0 mm | 1.2 mm | 1.6 mm |
|
Použitý typ krúžku: |
B1626 | B1627 | B1628 | B1629 | B1630 |
|
Jednotka trubičky so spínačom: |
B1631 | B1672 | |||
|
Typ použitia adaptéra s tyčkou: |
B1679 | B1680 | B1681 | B1682 | B1683 |
|
Pre spájkovací hrot 902 a 904 |
|||||
| Priemer krúžku: | 0.6/0.65 mm | 0.8 mm | 1.0 mm | 1.2 mm | 1.6 mm |
|
Použitý typ krúžku: |
B1626 | B1627 | B1628 | B1626 | B1630 |
|
Jednotka trubičky so spínačom: |
B1957 | B1958 | |||
|
Typ použitia adaptéra s tyčkou: |
B1694 | B1695 | B1696 | B1697 | B1698 |
|
Pre spájkovaciu rúčku FX-8801 a 907 |
|||||
| Priemer krúžku: | 0.6/0.65 mm | 0.8 mm | 1.0 mm | 1.2 mm | 1.6 mm |
|
Použitý typ krúžku: |
B1626 | B1627 | B1628 | B1629 | B1630 |
|
Jednotka trubičky so spínačom: |
B2143 | B2144 | |||
|
Typ použitia adaptéra s tyčkou: |
B2146 | B2147 | B2148 | B2149 | B2150 |
|
Pre spájkovací hrot 908 |
|||||
| Priemer krúžku: | 0.6/0.65 mm | 0.8 mm | 1.0 mm | 1.2 mm | 1.6 mm |
|
Použitý typ krúžku: |
B1626 | B1627 | B1628 | B1629 | B1630 |
|
Jednotka trubičky so spínačom: |
B2143 | B2144 | |||
|
Typ použitia adaptéra s tyčkou: |
B2151 | B5152 | B2153 | B2154 | B2155 |
| Pre spájkovací hrot 912 | |||||
| Priemer krúžku: | 0.6/0.65 mm | 0.8 mm | 1.0 mm | 1.2 mm | 1.6 mm |
|
Použitý typ krúžku: |
B1626 | B1627 | B1628 | B1629 | - |
|
Jednotka trubičky so spínačom: |
B3479 | B3480 | - | ||
|
Typ použitia adaptéra s tyčkou: |
B3481 | B3482 | B3483 | B3484 | - |
| Pre spájkovací hrot 918 | |||||
| Priemer krúžku: | 0.6/0.65 mm | 0.8 mm | 1.0 mm | 1.2 mm | 1.6 mm |
|
Použitý typ krúžku: |
B1626 | B1627 | B1628 | B1629 | B1630 |
|
Typ použitia adaptéra s tyčkou: |
B1689 | B1690 | B1691 | B1692 | B1693 |
| Pre spájkovací hrot 920,921 a 922 | |||||
| Priemer krúžku: | 0.6/0.65 mm | 0.8 mm | 1.0 mm | 1.2 mm | 1.6 mm |
|
Použitý typ krúžku: |
B1626 | B1627 | B1628 | B1629 | B1630 |
|
Typ použitia adaptéra s tyčkou: |
B1684 | B1685 | B1686 | B1687 | B1688 |
|
Na spájkovanie s Feeder pen |
|||||
| Príslušenstvo | 0.6-1.0 mm | 1.2-1.6 mm | |||
Feeder Pen: |
C1234 | C1235 | |||
| Prídavné zariadenie (pedále): | |||||
Nožný spínač: |
B1649 | ||||
Ručný (Feeder) spínač: |
B2124 | ||||
Obsah balenia
- Automatický podávač HAKKO 373
-
Návod na obsluhu
Technické dáta (9)
Technické dáta na porovnanie Podávač spájky Hakko 373
| Názov parametra | Hodnota |
|---|---|
| Šířka | 107 mm |
| Hĺbka | 215 mm |
| Výška | 110 mm |
| Príkon | 6 VA |
| Hmotnosť | 1.5 Kg |
| Doba podávania spájky | 0.7 sec. |
| Množstvo vrátenej spájky | 0.5 mm |
| Použiteľný priemer spájky | 0.6 mm, 0.65 mm, 0.8 mm, 1.0 mm, 1.2 mm, 1.6 mm |
| Rýchlosť podávania | 4,5-26 |
