Ovládač skúšobných zariadení DC4040E

Obj. číslo:

106001146

Výrobca:

Kategória:

Príslušenstvo

Dostupnosť:

4 týždne

priamy dovoz z USA, tovar naskladníme zvyčajne do štyroch týždňov od dátumu objednania

předchozí

další

Varianty produktu
Technický list

◄ ►

Pokročilý digitálny ovládač pre skúšobné zariadenia radu TSTME a TSTMHE.
Rozsah rýchlostí: 0,05 - 90 ° / s.
Indikácia dráhy: rotačná dráha zobrazená v stupňoch alebo otáčkach.
Výstup: RS-232.
Programovateľné medze dráhy: horný a dolný limit (programované v stupňoch alebo otáčkach).
Riadenie pomocou počítača: všetky funkcie vrátane merania dráhy.
Presnosť rýchlosti: ± 0,2 % nastavenej hodnoty, ± 0 % zmeny pri záťaži.
Značka CE.
Univerzálny napájací zdroj: 80-250 V str.
Montážne otvory na montáž na stôl.

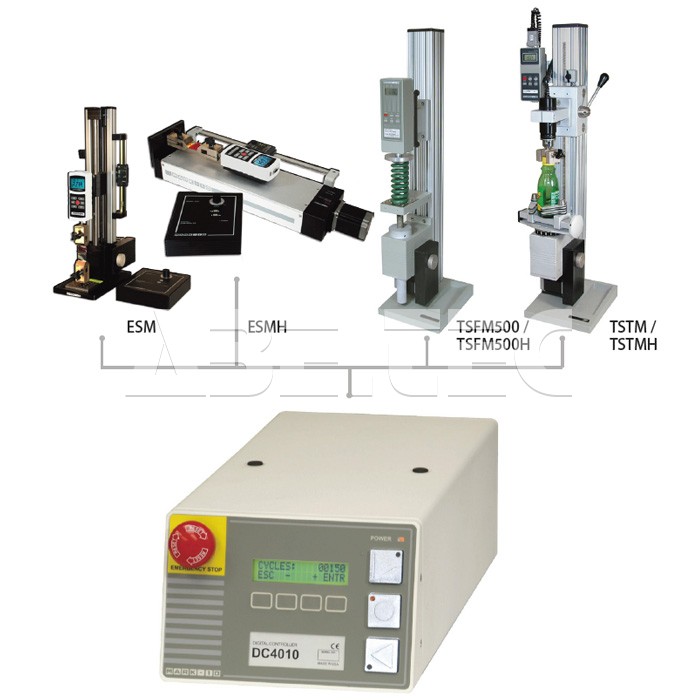

Pokročilé digitálne ovládače radu DC sú určené na rozšírenie funkčnosti a programovateľnosti sortimentu motorizovaných skúšobných zariadení, vrátane modelov ESME, ESMHE, TSFM500E/TSFM500HE a TSTME/TSTMHE. Tieto ovládače sa dodávajú s novými skúšobnými zariadeniami, alebo ich možno použiť s ktorýmikoľvek existujúcimi skúšobnými zariadeniami vyššie uvedených modelov, ktoré sa už používajú. Ovládač radu DC sa jednoducho len pripojí, žiadne nastavovanie nie je potrebné.

Tieto nanajvýš dômyselné ovládače ponúkajú možnosť riadenia pomocou počítača, rozšírené rýchlostné pásma, programovateľné cyklovanie, automatický návrat, ochranu proti preťaženiu ai. Ovládače radu DC obsahujú kábel na pripojenie skúšobného zariadenia, napájací kábel a návod na obsluhu.

Zlučiteľnosť s týmito zariadeniami:

DC4010E	DC4020E	DC4030E	DC4040E

ESMHE	ESME	TSFM500E / TSFM500HE	TSTME / TSTMHE

Vlastnosti a špecifikácie:

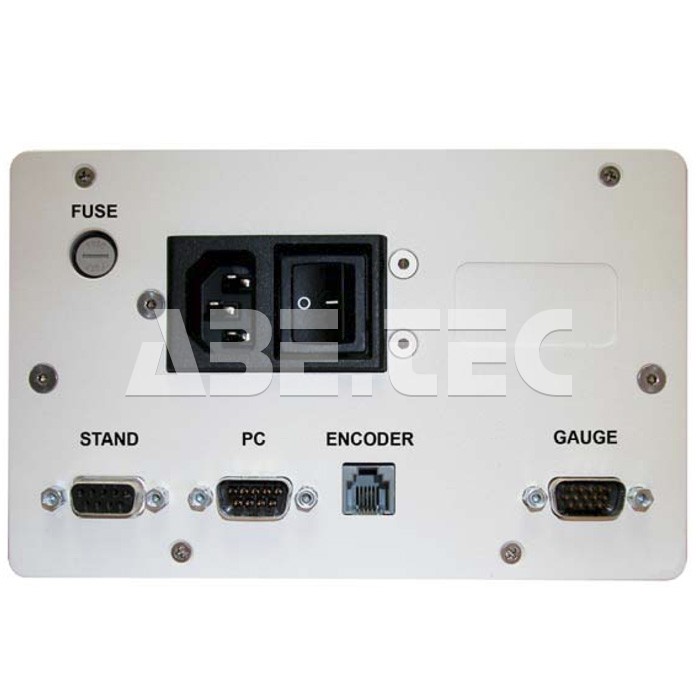

Ovládanie pomocou počítača (EF010E) Obojsmerný port RS-232 slúži ako rozhranie s počítačom. Užívatelia môžu napísať zákaznícky program pomocou knižnice príkazov ASCII, alebo ovládať stojan pomocou počítača s využitím zdedeného softvéru NexygenTM TCD. Na ovládanie pomocou počítača je potrebné: Merač sily radu 5. Sériový kábel 09-1056E. Multifunkčný kábel 09-1162E alebo 09-1143E. Integrovaná indikácia dráhy ESM301-001E. Programovateľné nastavené hodnoty dráhy EF011E.
Ochrana pred preťažením (EF012E) Chráni merač sily alebo momentu pred preťažením. Užívateľ naprogramuje požadované percento plnej stupnice merača. Nastaviteľná analógová hodnota výstupného napätia umožňuje prepojenie ovládača s prakticky ľubovoľným meračom sily alebo momentu, ktorý má analógový výstup. Vyžaduje merač sily radu 5 a multifunkčný kábel 09-1162-1143E.
Automatický návrat (EF013) Krížová hlava sa posunie na koncový vypínač, silu (vyžaduje merač sily radu 5 a kábel 09-1162-1143E) alebo polohu dráhy (vyžaduje programovateľné limity dráhy EF011E), zastaví sa a obráti smer pri plnej rýchlosti až na ďalší koncový vypínač, silu polohu dráhy.
Cyklovanie / Pokojová doba (EF014E) Skúšobné zariadenie cykluje medzi medznými hodnotami (koncový vypínač, nastavená hodnota síl alebo momentu, alebo vzdialenosť dráhy). Možnosť konfigurovať až 99 999 cyklov. Pokojová doba dovoľuje operátorovi programovať časový údaj, až 9 999,9 sekúnd v intervaloch 0,1 s, dobu, počas ktorej zariadenie zotrváva na medzných hodnotách.
Programovateľné funkcie tlačidla (EF015E) Rozširuje funkcie tlačidla UP a DOWN na tri režimy konfigurovateľné užívateľom: Maintained (štandard): krátke stlačenie dáva trvalý pohyb až do stlačenia tlačidla STOP. Momentary: krížová hlava sa pohybuje iba po dobu stlačenia tlačidla. Auto: krátke stlačenie dáva trvalý pohyb, zatiaľ čo pridržaním stlačeného tlačidla dôjde k momentálnemu pohybu.
Nezávislé rýchlosti hore a dole Programovateľné nezávislé rýchlosti v smeroch hore a dole (pri skúšobných zariadeniach momentu v smere a proti smeru hodinových ručičiek).
Ochrana heslom Bráni neoprávneným zmenám skúšobných parametrov

Zariadenia na meranie sily modely ESME, ESMHE, a TSFM500E/TSFM500HE neobsahujú integrované indikátory dráhy. Informácie o dráhe sú k dispozícii iba prostredníctvom externého digitálneho zobrazenia dráhy, ktoré vyžaduje prídavný sériový port na počítači. Pokiaľ ide o integrované riešenie s plným riadením pomocou počítača, vrátane programovania vzdialenosti dráhy, pozri skúšobné zariadenie model ESM301E.

Zariadenie na testovanie momentu model TSTME/TSTMHE sa dodáva s integrovaným kódovačom uhla, umožňujúcim plné riadenie pomocou počítača, vrátane programovania vzdialenosti dráhy.

Ovládač skúšobných zariadení DC4040E

Technické dáta na porovnanie Ovládač skúšobných zariadení DC4040E
