Osadzovacie pracovisko pre montáž SMD Precitec Elite

• Ručný systém na osadzovanie súčiastok SMD.
• Perfektná ergonomická stanica.
• Kompaktný, ale s veľmi efektívnou pracovnou plochou 350 x 400 mm.
• Možnosť práce pravorukého aj ľavorukého operátora.
• Podpora dvojitého ramena zaisťujúca pohodlné umiestnenie obsluhy.
• Citlivá hlava s 360 ° rotáciou pipety.
• Efektívne LED osvetlenie vstavané do ramena.
• Vstavané vákuové čerpadlo v montážnej jednotke.
• Magnetické dosky pre DPS.
• Skladovacie kontajnery pre SMD, s viečkom a zatváracou pružinkou - štandardne je k dispozícii 12 boxov.

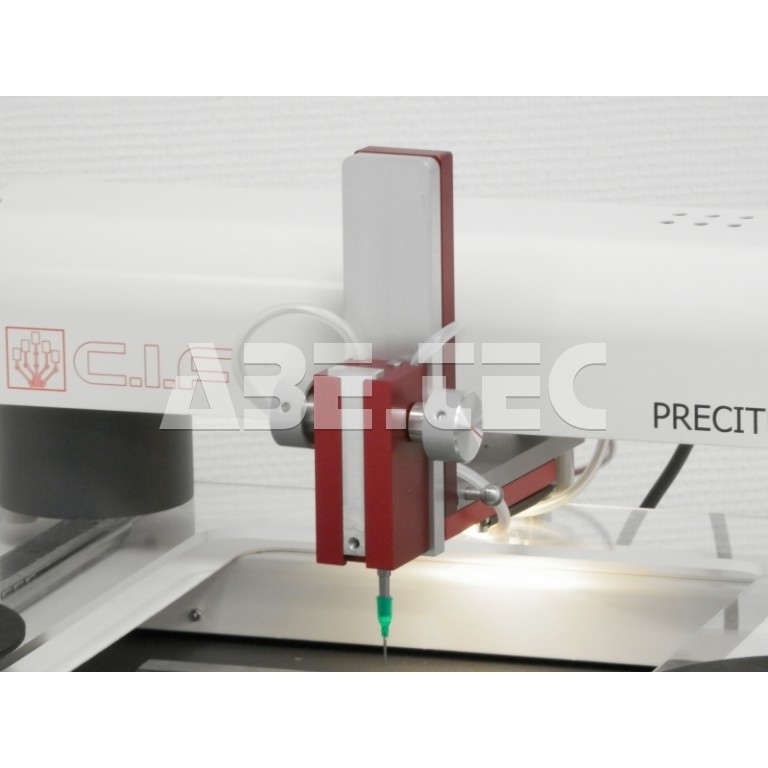

• Rôzne podpery pre injekčnú striekačku (spájkovacia pasta, tavivo,...), ihly, pinzety, atď. na hornej strane pracoviska.

Manipulátor s vysokou presnosťou Precitec Elite je ručný systém na osadzovanie súčiastok SMD. Ide o perfektnú ergonomickú stanicu, ktorá zahŕňa množstvo funkcií. Podpora dávkovacej hlavy je štandardne súčasťou dodávky.

Jedinečnou vlastnosťou stanice Precitec Elite je malý pohyb v osi Z, zatiaľ čo pohyb v osiach X a Y je realizovaný presunom konštrukcie portálu na hladkých klzákoch. Ako voliteľné príslušenstvo môžete na systém umiestniť farebnú kameru so zabudovaným osvetlením.

Tento systém zlepšuje svoju pevnosť a presnosť. Robustná spoľahlivá konštrukcia poskytuje lepšiu ovládateľnosť na obsluhu väčšej pracovnej plochy 350 x 400 mm.

Technické parametre:

• Pracovná plocha: 350 x 400 mm.
• Presnosť umiestnenia: 0402 až QFP, presnosť 0,65 mm.
• Držiak striekačiek na dávkovanie: zahrnutý v štandardnom balení.
• Rýchlosť: až 900 komponentov za hodinu.
• Pracovná teplota: 15 až 40 °C.
• Hlučnosť: < 70 dB(A).
• Vonkajšie rozmery: 600 x 500 x 300 mm.
• Hmotnosť: 17 kg.
• Napájanie: 230 V, 50/60 Hz.

Voliteľné príslušenstvo (na objednávku):

• Farebná kamera s USB konektorom (obj. číslo V800029).
• Dva magnetické držiaky na DPS.
