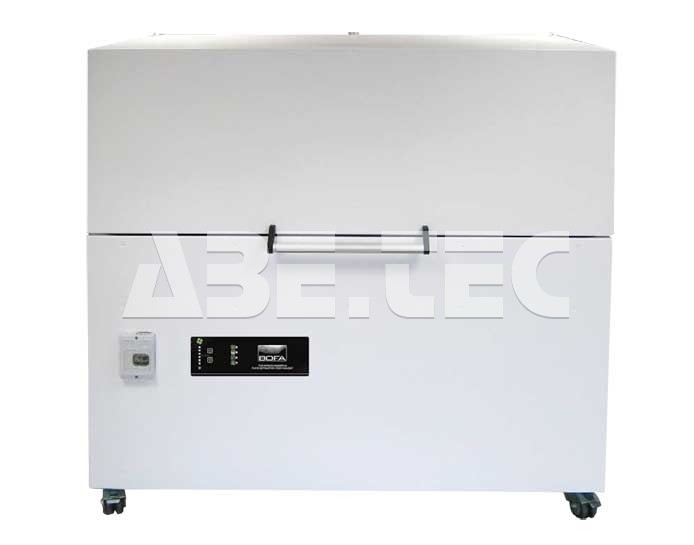

Odsávacie zariadenie V4000 PC, farba

• Elektronické plošné odsávacie zariadenie pre aplikácie spájkovania.
• Odsávacia jednotka určená predovšetkým na extrakciu dymu generovaného pri spájkovaní av elektronickom priemysle.
• Špičková filtrácia vzduchu určená pre reflow pece, systémy spájkovania vlnou či konformné poruchy.
• Vysoký objem odsávania poskytuje ochranu proti škodlivým výparom.
• Najmodernejšie riešenie filtrácie vzduchu.
• Funkcia automatického riadenia toku vzduchu dáva konzistentný vzduch po celú dobu životnosti filtrov.

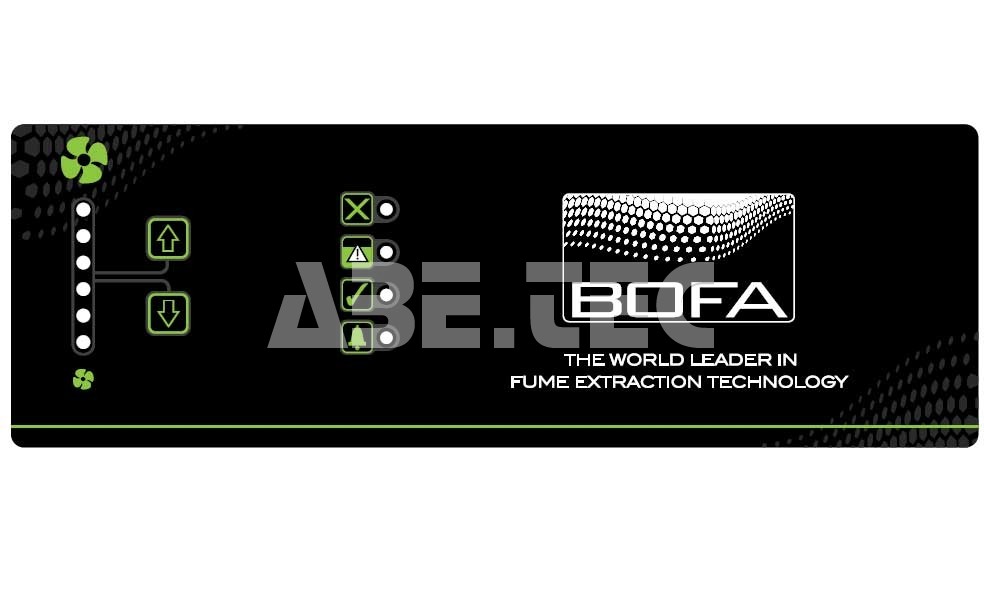

• Zobrazenie stavu filtrov.
• Vstavané tlmenie.
• Unikátna technológia veka jednotky so vzduchovým piestom "Gull Winged".
• Odsávací systém má kapacitu pre použitie na všetkých automatických spájkovacích systémoch, ako sú napr. reflow pece.
• Veľká kapacita filtra a objemné uhlíkové filtre zaisťujú dlhú životnosť filtra a optimálnu filtráciu aj pri použití bezolovnatej spájky.
• Nastaviteľné a regulované prúdenie vzduchu zaisťuje konzistentnú teplotu vo vnútri spájkovacieho stroja / reflow pece počas celej životnosti filtrov.
• Ľahko prístupné filtre sú umiestnené v jedinečnom kryte, ktorý poskytuje maximálny priestor a jednoduchú výmenu filtrov.

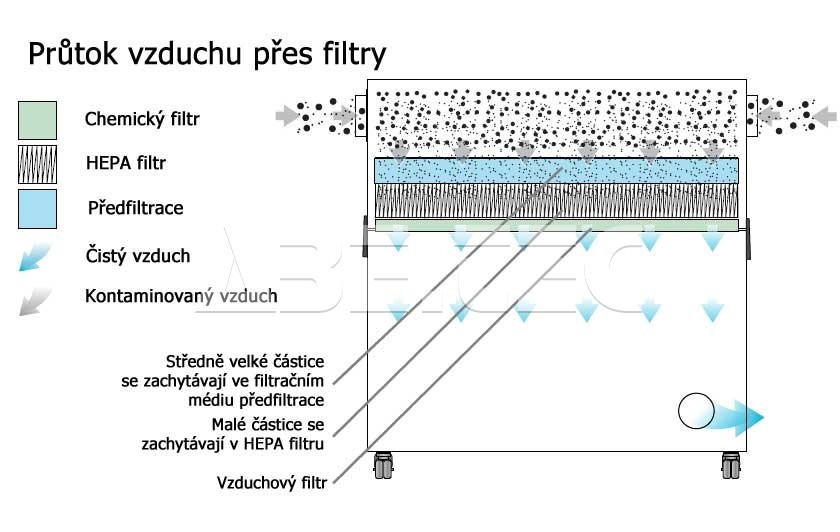

• Technológia odsávania obsahuje dva filtre: predfiltrácia, HEPA filter / vzduchový filter.

Štandardné funkcie odsávacej jednotky:

• Ventilátor s vysokým prúdením vzduchu.
• Dlhá životnosť filtrov s nízkymi nákladmi na výmenu.
• Zobrazenie stavu filtra.
• Vstavané tlmenie.

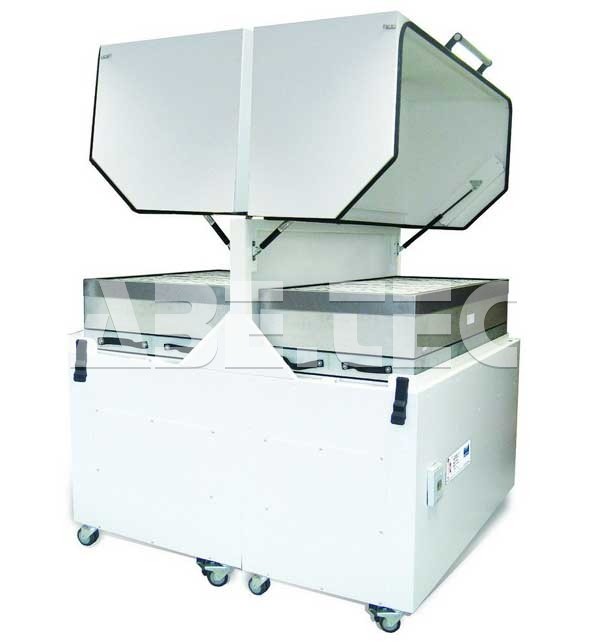

• Unikátny plynový piest s "Gull Winged" dverami napomáhajú ľahkej výmene filtra.
• Automatická regulácia prietoku vzduchu.
• Účinnosť filtrácie H13 (99,997% pri veľkosti časti 0,3 mikróny).
• Prevedenie krytu: mäkká oceľ pokrytá práškovou farbou.

Voliteľné funkcie (na objednanie, montáž je možné vykonať iba pri objednaní so základnou jednotkou, dodatočná montáž nie je možná):

• VOC vzduchový senzor.
• Vzdialené stop / štart rozhrania.
• Signalizácia výmeny filtra / zlyhanie systému.
• DeepPleat predfiltrácia.

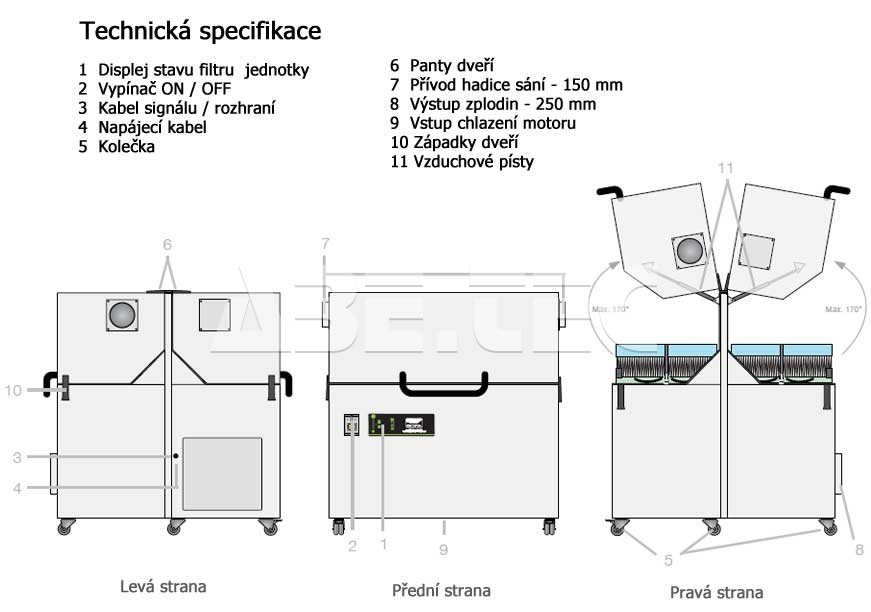

Technické parametre:

• Rozmery: 1450 x 1500 x 1475 mm.
• Prevedenie krytu: mäkká oceľ pokrytá práškou farbou.
• Prietok vzduchu / tlak: 4000 m³/hod / 30 mbar.
• Elektrické údaje: 400 V / 3 Ph / 50 Hz / 4 kW / 7,8 A.
• Hlučnosť: < 65 dB pri typickej prevádzkovej rýchlosti.
• Hmotnosť: 460 kg.
• Priemer hadice sania: 150 mm.

Náhradné filtre:

• Predfiltrácia: filter A1030183.
• Povrch filtra: cca 3 m².
• Materiál filtra: sklenené vlákno.
• Konštrukcia filtra: skladané záhyby.
• Účinnosť filtra: F7 (92% pri veľkosti častíc 2 mikróny).
• DeepPleat predfiltrácia (len na objednávku, za príplatok): filter A1030184.
• Povrch filtra: cca 36 m².
• Materiál filtra: sklenené vlákno.
• Konštrukcia filtra: maxizáhyby s výstužou zaisťujúcou rovnomerné rozloženie skladov.
• Účinnosť filtra: F8 (95% pri veľkosti častíc 0,9 mikróny).
• Kryt filtra: zintec mäkká oceľ.
• Kombinovaný HEPA / vzduchový filter: filter A1030184 / A1030185.
• Materiál filtra: sklenené vlákno.
• Konštrukcia filtra: maxizáhyby s výstužou zaisťujúcou rovnomerné rozloženie skladov.
• Účinnosť filtra: H13 (99,997% pri veľkosti častíc 0,3 mikróny).
• Vzduchový filter: ošetrené aktívne uhlie.
• Kryt filtra: zintec mäkká oceľ.

Odsávacie zariadenia BOFA sú navrhnuté pre elektronické spájkovanie, ktoré generuje dym a prach obsahujúci živicové kyseliny a plynné organické zlúčeniny. Tieto systémy sú určené pre manuálne aj automatizované procesy vrátane spájkovacej vlny, reflow, selektívneho spájkovania a aplikácie s konformnou vrstvou.

T1, TVT2 a T15 odsávacie zariadenia ponúkajú bodové odsávanie pre bezolovnaté aplikácie. Tieto vysokoobjemové jednotky sú navrhnuté tak, aby extrahovali a filtrovali dym a nečistoty. Odsávacie systémy sú ideálne na bodové odsávanie spájkovacej pasty, vákuových pier, ramien flexi prachu a ďalšieho množstva aplikácií, ktoré vyžadujú tesnú blízkosť mikro odsávania.

T30A, T60 a T100 odsávacie systémy sú navrhnuté tak, aby odsávali prach a dym pomocou malých dierovaných hadíc a príslušenstva. Táto technológia odsávania je ideálna pre bodové odsávanie spájkovacej pasty. Vzhľadom na vysokú koncentráciu nečistôt generovaných viac ako 100 operátormi boli tieto systémy navrhnuté tak, aby boli jednotky odsávania kompaktné, avšak stále ešte používali komplexný filtračný systém. S ohľadom na túto skutočnosť jednotky obsahujú nástroj na udržanie vysokej koncentrácie častíc v priestore filtra. Tieto odsávacie systémy majú vstavané tlmenie s golierom, ktoré v prípade potreby umožňuje presmerovanie alebo externé odvzdušnenie filtrovaného vzduchu.

V200 a V250 odsávacie zariadenia sú určené predovšetkým na plošné odsávanie prachu vznikajúceho počas ručného spájkovania v elektronickom priemysle. Tieto prenosné systémy sú dodávané s odsávacími ramenami a montážnou sadou, ktoré obsahujú všetko potrebné na jednoduché pripojenie jedného alebo dvoch operátorov. Minimálne požiadavky na inštaláciu umožňujú jednotkám presúvania s pracovným stolom, pokiaľ je vyžadovaná zmena rozloženia výrobných liniek. Nízka hladina hluku a plne komplexná filtračná jednotka sú ideálne pre závody s rýchlo sa meniacimi výrobnými požiadavkami.

Najväčšie odsávacie jednotky majú kapacitu pre použitie na všetkých automatizovaných spájkovacích systémoch, ako sú napr. reflow pece. Veľká kapacita filtrov a obrovské uhlíkové filtre zaisťujú dlhú životnosť filtrov a optimálnu extrakciu aj pri použití bezolovnatej spájky. Nastaviteľné a regulované prúdenie vzduchu zaisťuje konzistentnú teplotu vo vnútri spájkovacieho stroja / reflow pece po celú dobu životnosti filtrov. Ľahko prístupné filtre v odsávacích jednotkách V2000 a V4000 sú umiestnené pod jedinečnými a štýlovými V krytmi, ktoré poskytujú maximálny priestor a jednoduchú výmenu filtrov.

BOFA ponúka širokú škálu odsávacích systémov pre firmy zaoberajúce sa strojárstvom, elektronikou, tlačou, zubným, farmaceutickým či kozmetickým priemyslom.
