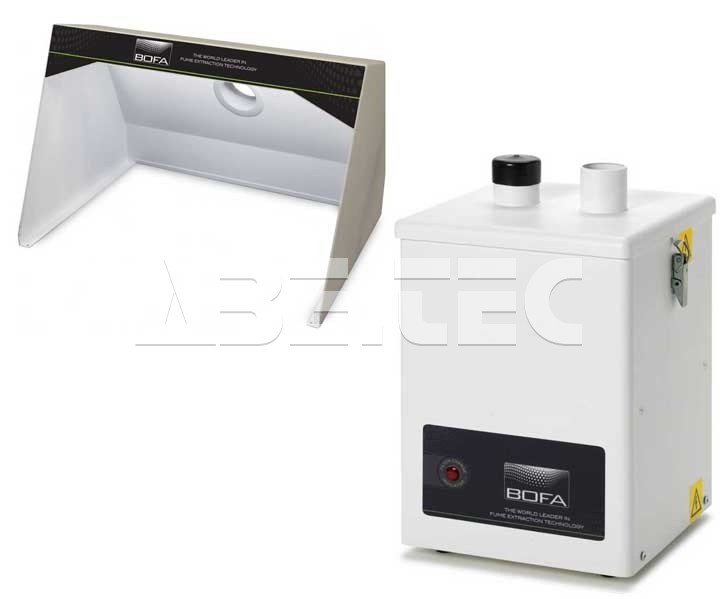

Odsávacie zariadenie V250, odsávací box FUMECAB 250, HEPA / vzduchový filter

Odsávacie zariadenie V250 s HEPA/vzduchovým filtrom

• Elektronické plošné odsávacie zariadenie pre aplikácie spájkovania.
• Odsávacia jednotka určená predovšetkým na extrakciu dymu generovaného pri ručnom spájkovaní av elektronickom priemysle.
• Prenosný systém je dodávaný s dvoma extrakčnými ramenami a inštalačnou sadou.
• Umožňuje pripojenie dvoch operátorov sediacich vedľa seba alebo proti sebe.
• Dvojité rameno s montážnou sadou na upevnenie k stolu.
• Unikátne pripnutie k montážnej doske.
• Dve 50 mm ESD / antistatické extračné ramená.
• Inštalačné ohybné a stolné držiaky.
• Indikátor blokovania filtra.
• Odsávací systém pre výrobné závody, ktoré často menia rozloženie výrobných liniek.
• Kompaktná odsávacia jednotka s dvoma ramenami na odsávanie.
• Odsávacie zariadenie určené na odstránenie dymu a prachu pre dvoch operátorov.
• Technológia odsávania obsahuje dva filtre: predfiltrácia, kombinovaný filter.

Štandardné funkcie odsávacej jednotky:

• Unikátne pripnutie montážnej dosky.
• Granulovaný uhlíkový vzduchový filter.
• Indikátor zablokovania filtra.
• Účinnosť HEPA filtrácia 99,997%.
• Prevedenie krytu: mäkká oceľ pokrytá práškovou farbou.

Voliteľné funkcie (na objednanie, montáž je možné vykonať iba pri objednaní so základnou jednotkou, dodatočná montáž nie je možná):

• Diaľkové ovládanie rýchlosť a vypínač.

Technické parametre:

• Rozmery: 260 x 260 x 380 mm.
• Prevedenie krytu: mäkká oceľ pokrytá práškou farbou.
• Prietok vzduchu / tlak: 180 m³/hod / 30 mbar.
• Elektrické dáta: 230 V 1ph 50/60 Hz, výkon pri plnom zaťažení 0,9 A / 145 W.
• Hlučnosť: < 55 dB pri typickej prevádzkovej rýchlosti.
• Hmotnosť: 10 kg.
• Priemer hadice sania: 75 mm.

Náhradné filtre:

• Predfiltrácia: filter A1030102.
• Materiál filtra: sklenené vlákno.
• Konštrukcia filtra: vankúšik.
• Účinnosť filtra: F7 (96% pri veľkosti častíc 2 mikróny).
• Kombinovaný HEPA / vzduchový filter: filter A1030099.
• Materiál filtra: sklenené vlákno.
• Konštrukcia filtra: maxizáhyby s výstužou zaisťujúcou rovnomerné rozloženie skladov.
• Účinnosť filtra: H13 (99,997% pri veľkosti častíc 0,3 mikróny).
• Vzduchový filter: ošetrené aktívne uhlie.
• Kryt filtra: zintec mäkká oceľ.

Odsávacie zariadenia BOFA sú navrhnuté pre elektronické spájkovanie, ktoré generuje dym a prach obsahujúci živicové kyseliny a plynné organické zlúčeniny. Tieto systémy sú určené pre manuálne aj automatizované procesy vrátane spájkovacej vlny, reflow, selektívneho spájkovania a aplikácie s konformnou vrstvou.

T1, TVT2 a T15 odsávacie zariadenia ponúkajú bodové odsávanie pre bezolovnaté aplikácie. Tieto vysokoobjemové jednotky sú navrhnuté tak, aby extrahovali a filtrovali dym a nečistoty. Odsávacie systémy sú ideálne na bodové odsávanie spájkovacej pasty, vákuových pier, ramien flexi prachu a ďalšieho množstva aplikácií, ktoré vyžadujú tesnú blízkosť mikro odsávania.

T30A, T60 a T100 odsávacie systémy sú navrhnuté tak, aby odsávali prach a dym pomocou malých dierovaných hadíc a príslušenstva. Táto technológia odsávania je ideálna pre bodové odsávanie spájkovacej pasty. Vzhľadom na vysokú koncentráciu nečistôt generovaných viac ako 100 operátormi boli tieto systémy navrhnuté tak, aby boli jednotky odsávania kompaktné, avšak stále ešte používali komplexný filtračný systém. S ohľadom na túto skutočnosť jednotky obsahujú nástroj na udržanie vysokej koncentrácie častíc v priestore filtra. Tieto odsávacie systémy majú vstavané tlmenie s golierom, ktoré v prípade potreby umožňuje presmerovanie alebo externé odvzdušnenie filtrovaného vzduchu.

V200 a V250 odsávacie zariadenia sú určené predovšetkým na plošné odsávanie prachu vznikajúceho počas ručného spájkovania v elektronickom priemysle. Tieto prenosné systémy sú dodávané s odsávacími ramenami a montážnou sadou, ktoré obsahujú všetko potrebné na jednoduché pripojenie jedného alebo dvoch operátorov. Minimálne požiadavky na inštaláciu umožňujú jednotkám presúvania s pracovným stolom, pokiaľ je vyžadovaná zmena rozloženia výrobných liniek. Nízka hladina hluku a plne komplexná filtračná jednotka sú ideálne pre závody s rýchlo sa meniacimi výrobnými požiadavkami.

Najväčšie odsávacie jednotky majú kapacitu pre použitie na všetkých automatizovaných spájkovacích systémoch, ako sú napr. reflow pece. Veľká kapacita filtrov a obrovské uhlíkové filtre zaisťujú dlhú životnosť filtrov a optimálnu extrakciu aj pri použití bezolovnatej spájky. Nastaviteľné a regulované prúdenie vzduchu zaisťuje konzistentnú teplotu vo vnútri spájkovacieho stroja / reflow pece po celú dobu životnosti filtrov. Ľahko prístupné filtre v odsávacích jednotkách V2000 a V4000 sú umiestnené pod jedinečnými a štýlovými V krytmi, ktoré poskytujú maximálny priestor a jednoduchú výmenu filtrov.

BOFA ponúka širokú škálu odsávacích systémov pre firmy zaoberajúce sa strojárstvom, elektronikou, tlačou, zubným, farmaceutickým či kozmetickým priemyslom.

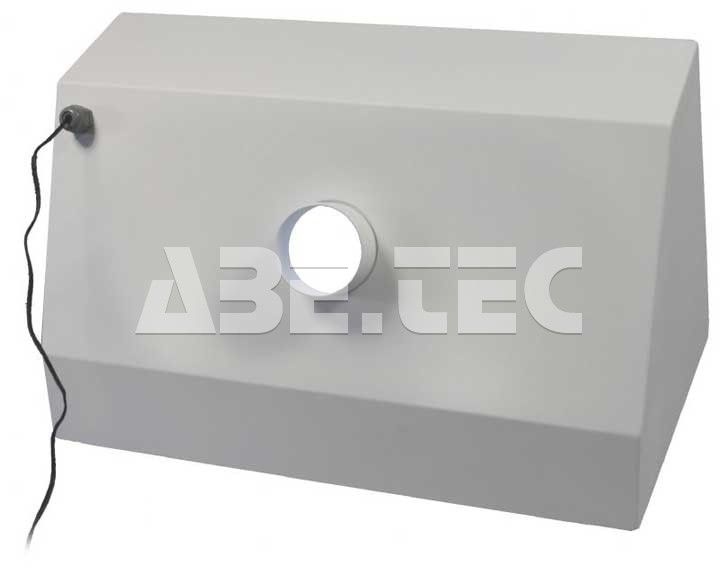

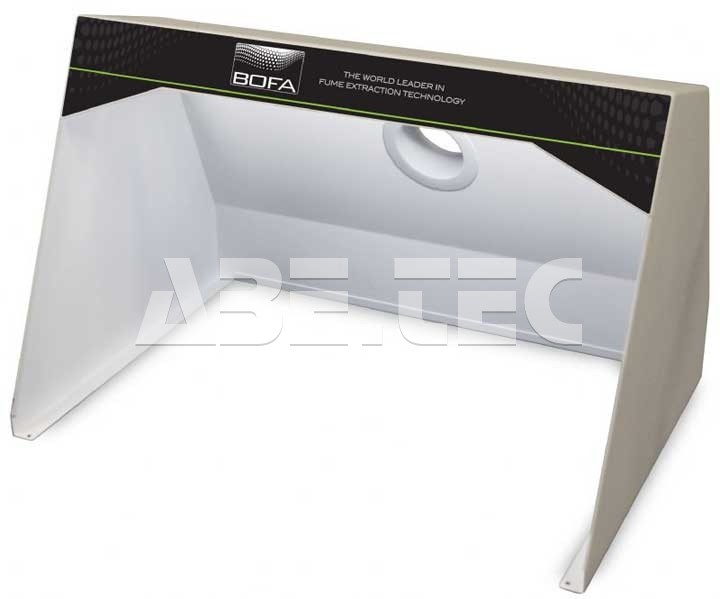

Odsávací box FUMECAB 250

• Kompletné riešenie na odsávanie prachu z rôznych aplikácií.
• Čiastočné odsávacie kryty sa stávajú preferovanou voľbou pre ochranu operátorov pred výparmi generovanými výrobnými procesmi, ako je ručné spájkovanie, používanie rozpúšťadiel a iné.
• Tieto výrobné procesy produkujú škodlivé výpary, ktoré sú vďaka odsávacím boxom lepšie zachytené a vyfiltrované.

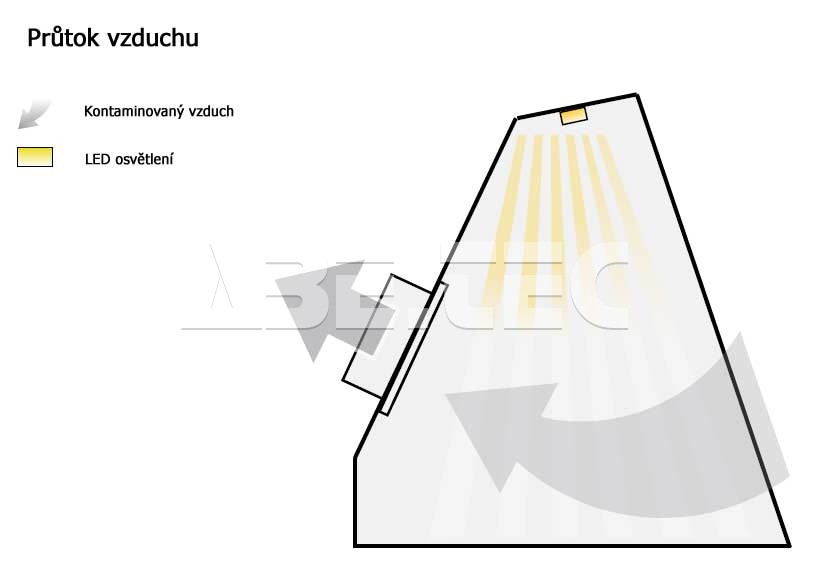

• Odsávací box je zámerne navrhnutý tak, aby poskytoval operátorovi dosť priestoru pre prácu, ale taktiež zaistil jeho bezpečnosť a ochranu zdravia.

Štandardné vlastnosti:

• Opasok LED svetla.
• Materiál z ocele pokrytej bielou práškovou farbou.
• Silná a tuhá konštrukcia.
• 1 x 1,5 m ohybné hadice s priemerom 75 mm.

Voliteľné príslušenstvo (na objednávku):

• Odsávacie zariadenie V250.

Typické aplikácie:

• Lepenie.
• Čistenie pomocou rozpúšťadiel.
• Spájkovacie kúpele.
• Manipulácia s práškami.
• Opravárenské stanice.
• Konformné lakovanie.

Technická špecifikácia:

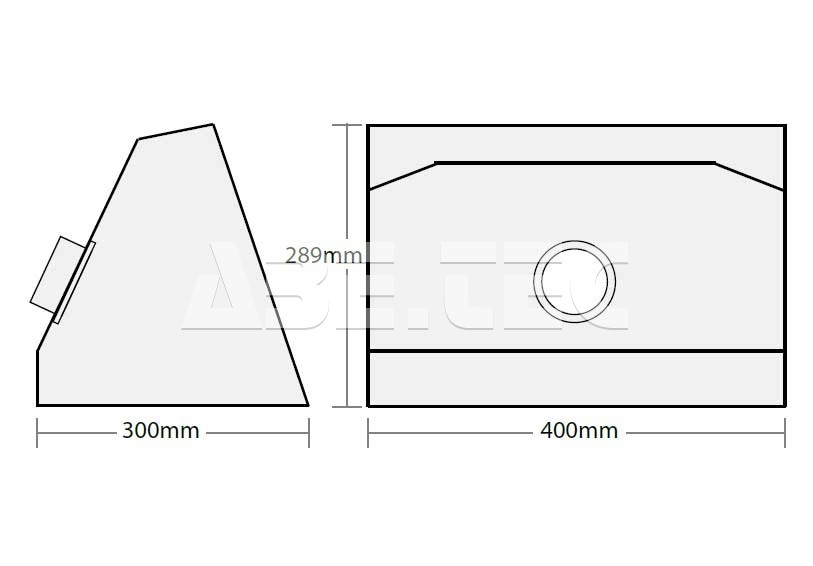

• Rozmery (š x h x v): 400 x 300 x 289 mm.
• Veľkosť otvoru (š x v): 400 x 265 mm.
• Odporúčaná rýchlosť: 0,5 m/s.
• Priemer otvoru pre hadicu sania: 75 mm.
• Vhodné odsávacie zariadenie: V250.
