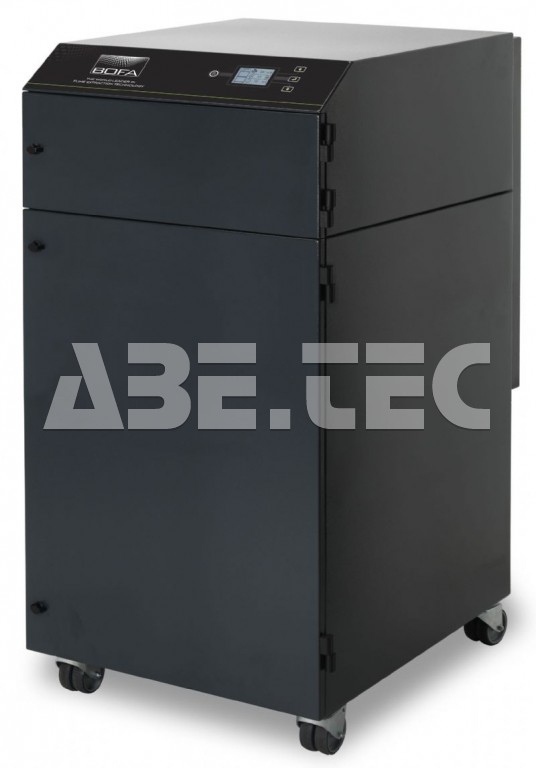

Odsávacie zariadenie V1500 iQ SS, nerez

Odsávacie zariadenie Bofa V1500 iQ v sebe spája mimoriadne veľkú filtračnú kapacitu, vysoký prietok vzduchu a tlak. Preto je ideálnou voľbou pre náročné aplikácie, ktoré generujú veľké množstvo časti a plynných organických zlúčenín. Tento prístroj dokáže ako centralizovaný systém obslúžiť až 20 pracovísk, alebo môže byť použitý na extrakciu výparov z automatických spájkovacích zariadení.

Výkon jednotky bol ďalej posilnený zaradením niekoľkých nových funkcií, vrátane Bofa iQ operačného systému. Ten zvyšuje výkonnosť a bezpečnostné parametre zariadenia na novú úroveň a zaisťuje obmedzenie údržby, prestojov a nákladov na vlastníctvo na minimum.

• Elektronické plošné odsávacie zariadenie pre aplikácie spájkovania.
• Odsávacia jednotka určená predovšetkým na extrakciu dymu generovaného pri spájkovaní av elektronickom priemysle.
• High-endový rad odsávacích systémov je kombináciou veľkej kapacity filtra s vysokým prúdením vzduchu a tlakom.
• Vysoký objem odsávania poskytuje ochranu proti škodlivým výparom.
• Najmodernejšie riešenie filtrácie vzduchu.
• Funkcia automatického riadenia toku vzduchu dáva konzistentný vzduch po celú dobu životnosti filtrov.
• Zobrazenie stavu filtrov.
• Vstavané tlmenie.
• Jednotka môže obslúžiť až 20 operátorov pomocou centralizovaného systému, alebo môže byť použitá na odsávanie výparov z automatického spájkovacieho stroja.

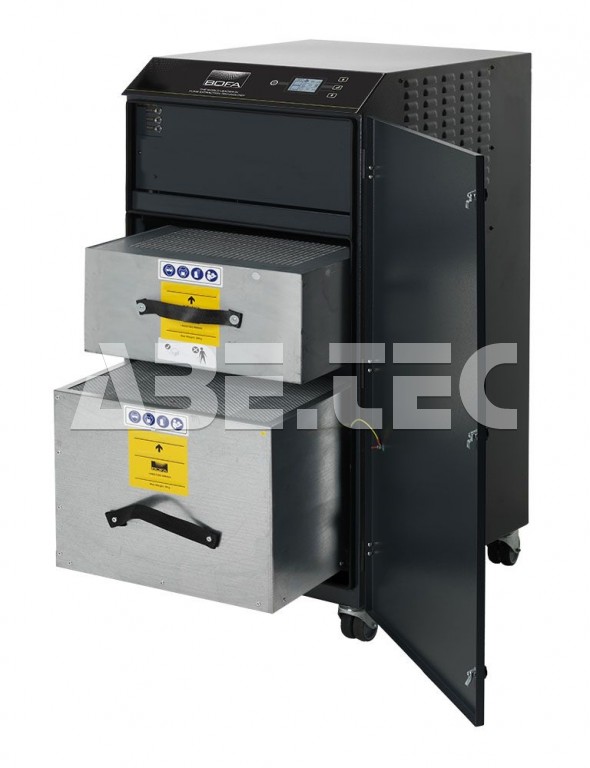

• Technológia odsávania obsahuje dva filtre: predfiltrácia, HEPA filter / vzduchový filter.

Štandardné funkcie odsávacej jednotky:

• iQ operačný systém.
• Reverzná technológia prúdenia vzduchu.
• DeepPleat DUO predfilter.
• Vysoko kontrastný displej.
• "Run safe" kontrola správneho vloženia filtrov.
• Vzdialená diagnostika cez USB.
• Nezávislé monitorovanie stavu filtrov.
• Kombinovaný HEPA / vzduchový filter zahŕňajúci inovovanú ACF technológiu.
• Turbína s vysokým prúdením vzduchu a tlakom.
• Dlhá životnosť filtrov s nízkou obstarávacou cenou.
• Automatická regulácia toku vzduchu v systéme.
• Vstavané tlmenie.
• Účinnosť filtrácie H13 (99,997% pri veľkosti časti 0,3 mikróny).
• Prevedenie krytu: brúsená nerezová oceľ.

Voliteľné funkcie (na objednanie, montáž je možné vykonať iba pri objednaní so základnou jednotkou, dodatočná montáž nie je možná):

• VOC vzduchový senzor.
• Vzdialené stop / štart rozhrania.
• Signalizácia výmeny filtra / zlyhanie systému.
• Väčšie boxy na zníženie hlučnosti jednotky.
• Voliteľné filtračné médiá vhodné pre rôzne aplikácie.

Typické aplikácie:

• Ručné spájkovanie.
• Ramenné odsávanie.
• Lepenie.
• Konformné vrstvy.
• Reflow pece.
• Stroje na spájkovanie vlnou.

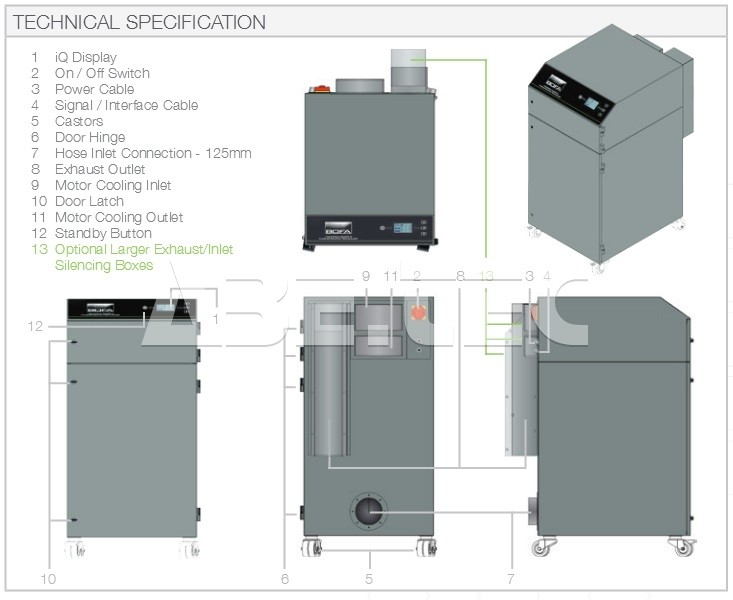

Technické parametre:

• Rozmery: 600 x 790 x 1197 mm.
• Prevedenie krytu: brúsená nerezová oceľ.
• Prietok vzduchu / tlak: 1350 m³/hod / 100 mbar.
• Elektrické dáta: 230 V 1ph 50/60 Hz, prúd pri plnom zaťažení 24 A / 3,3 kW.
• Hlučnosť: < 63 dB pri typickej prevádzkovej rýchlosti.
• Hmotnosť: 145 kg.

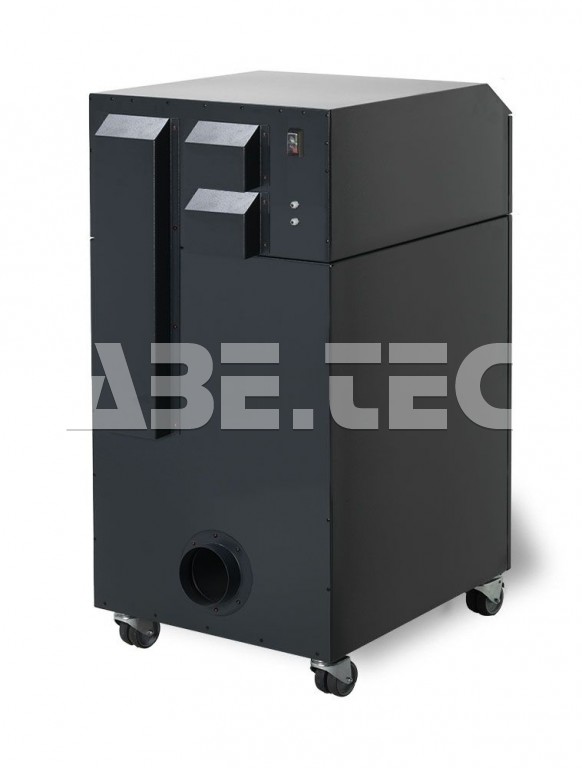

• Priemer hadice sania: 125 mm.

Náhradné filtre:

• DeepPleat predfiltrácia: filter A1030222.
• Povrch filtra: cca 30 m².
• Materiál filtra: sklenené vlákno.
• Konštrukcia filtra: maxizáhyby s výstužou zaisťujúcou rovnomerné rozloženie skladov.
• Účinnosť filtra: F8 (95% pri veľkosti častíc 0,9 mikróny).
• Kryt filtra: zintec mäkká oceľ.
• Kombinovaný HEPA / vzduchový filter: filter A1030297.
• Povrch filtra: cca 7,5 m².
• Materiál filtra: sklenené vlákno.
• Konštrukcia filtra: maxizáhyby s výstužou zaisťujúcou rovnomerné rozloženie skladov.
• Účinnosť filtra: H13 (99,997% pri veľkosti častíc 0,3 mikróny).
• Vzduchový filter: ošetrené aktívne uhlie.
• Hmotnosť aktívneho uhlia: 34 kg.
• Kryt filtra: zintec mäkká oceľ.

Odsávacie zariadenia BOFA sú navrhnuté pre elektronické spájkovanie, ktoré generuje dym a prach obsahujúci živicové kyseliny a plynné organické zlúčeniny. Tieto systémy sú určené pre manuálne aj automatizované procesy vrátane spájkovacej vlny, reflow, selektívneho spájkovania a aplikácie s konformnou vrstvou.

T1, TVT2 a T15 odsávacie zariadenia ponúkajú bodové odsávanie pre bezolovnaté aplikácie. Tieto vysokoobjemové jednotky sú navrhnuté tak, aby extrahovali a filtrovali dym a nečistoty. Odsávacie systémy sú ideálne na bodové odsávanie spájkovacej pasty, vákuových pier, ramien flexi prachu a ďalšieho množstva aplikácií, ktoré vyžadujú tesnú blízkosť mikro odsávania.

T30A, T60 a T100 odsávacie systémy sú navrhnuté tak, aby odsávali prach a dym pomocou malých dierovaných hadíc a príslušenstva. Táto technológia odsávania je ideálna pre bodové odsávanie spájkovacej pasty. Vzhľadom na vysokú koncentráciu nečistôt generovaných viac ako 100 operátormi boli tieto systémy navrhnuté tak, aby boli jednotky odsávania kompaktné, avšak stále ešte používali komplexný filtračný systém. S ohľadom na túto skutočnosť jednotky obsahujú nástroj na udržanie vysokej koncentrácie častíc v priestore filtra. Tieto odsávacie systémy majú vstavané tlmenie s golierom, ktoré v prípade potreby umožňuje presmerovanie alebo externé odvzdušnenie filtrovaného vzduchu.

V200 a V250 odsávacie zariadenia sú určené predovšetkým na plošné odsávanie prachu vznikajúceho počas ručného spájkovania v elektronickom priemysle. Tieto prenosné systémy sú dodávané s odsávacími ramenami a montážnou sadou, ktoré obsahujú všetko potrebné na jednoduché pripojenie jedného alebo dvoch operátorov. Minimálne požiadavky na inštaláciu umožňujú jednotkám presúvania s pracovným stolom, pokiaľ je vyžadovaná zmena rozloženia výrobných liniek. Nízka hladina hluku a plne komplexná filtračná jednotka sú ideálne pre závody s rýchlo sa meniacimi výrobnými požiadavkami.

Najväčšie odsávacie jednotky majú kapacitu pre použitie na všetkých automatizovaných spájkovacích systémoch, ako sú napr. reflow pece. Veľká kapacita filtrov a obrovské uhlíkové filtre zaisťujú dlhú životnosť filtrov a optimálnu extrakciu aj pri použití bezolovnatej spájky. Nastaviteľné a regulované prúdenie vzduchu zaisťuje konzistentnú teplotu vo vnútri spájkovacieho stroja / reflow pece po celú dobu životnosti filtrov. Ľahko prístupné filtre v odsávacích jednotkách V2000 a V4000 sú umiestnené pod jedinečnými a štýlovými V krytmi, ktoré poskytujú maximálny priestor a jednoduchú výmenu filtrov.

BOFA ponúka širokú škálu odsávacích systémov pre firmy zaoberajúce sa strojárstvom, elektronikou, tlačou, zubným, farmaceutickým či kozmetickým priemyslom.
