Odsávacie zariadenie V ORACLE SS, nerez

• Elektronické plošné odsávacie zariadenie pre aplikácie spájkovania.
• Kompletné, globálne riešenie pre vysokoobjemové odsávanie zo spájkovacích systémov.
• Odsávacia jednotka určená predovšetkým na extrakciu dymu generovaného pri spájkovaní av elektronickom priemysle.
• Najpokročilejší vysoobjemový systém odsávania.
• Revolučné automatické rozpoznanie napätia siete automaticky upraví jednotku tak, aby fungovala v akejkoľvek sieti na celom svete.
• "Reverse flow" filtračná technológia zvyšuje filtračný výkon a zaisťuje dlhšiu životnosť filtra.
• Vysoký objem odsávania poskytuje ochranu proti škodlivým výparom.
• Najmodernejšie riešenie filtrácie vzduchu.
• Funkcia automatického riadenia toku vzduchu dáva konzistentný vzduch po celú dobu životnosti filtrov.

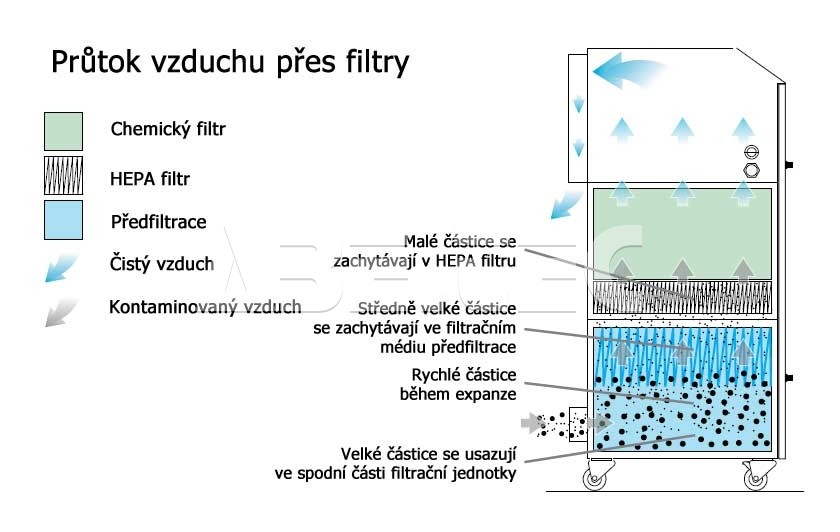

• Technológia odsávania obsahuje dva filtre: DeepPleat DUO predfiltrácia, kombinovaný HEPA filter / vzduchový filter.

Štandardné funkcie odsávacej jednotky:

• Automatické snímanie napätia (90 - 257 V) pre celosvetové použitie.

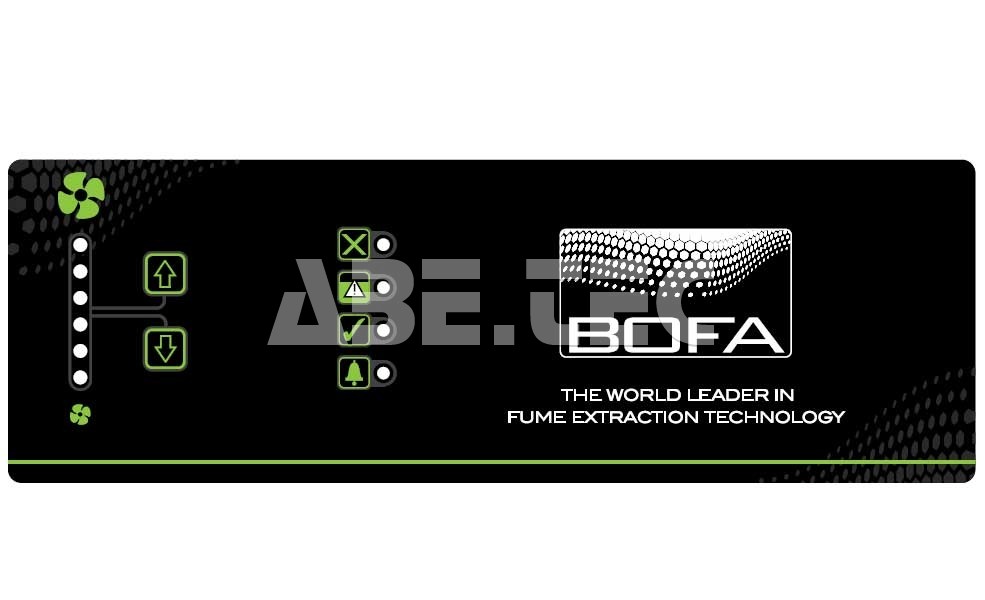

• Automatická regulácia toku vzduchu.
• DeepPleat DUO predfiltrácia.
• "Reverse flow" technológia spätného toku.

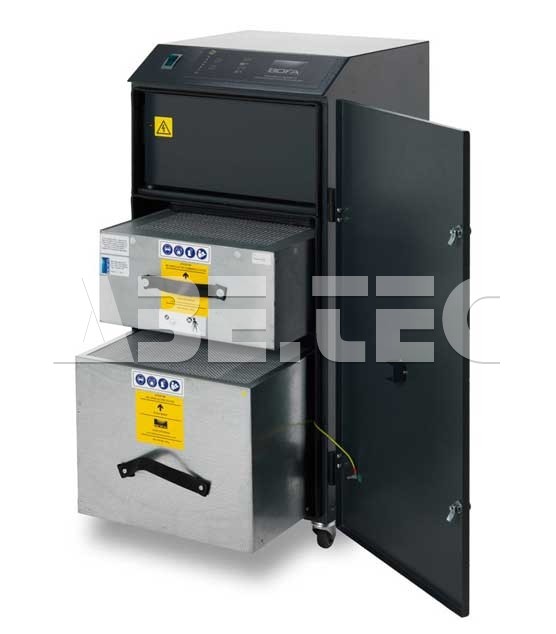

• "Easi-Seal" umiestnenie filtra.
• Kolieska pre ľahkú manipuláciu.
• Kompaktné rozmery.
• Nízka úroveň hlučnosti.
• Účinnosť filtrácie H13 (99,997% pri veľkosti časti 0,3 mikróny).
• Prevedenie krytu: nerezová oceľ (určená do potravinárskeho a zdravotníckeho priemyslu).

Voliteľné funkcie (na objednanie, montáž je možné vykonať iba pri objednaní so základnou jednotkou, dodatočná montáž nie je možná):

• VOC vzduchový senzor.
• Vzdialené stop / štart rozhrania.
• Signalizácia výmeny filtra / zlyhanie systému.
• Vstavaný kompresor.

Technické parametre:

• Rozmery: 430 x 430 x 980 mm.
• Prevedenie krytu: brúsená nerezová oceľ.
• Prietok vzduchu / tlak: 380 m³/hod / 96 mbar.
• Elektrické dáta: 90 - 257 V 1ph 50/60 Hz, prúd pri plnom zaťažení 12,5 A / 1,1 kW.
• Hlučnosť: < 60 dB pri typickej prevádzkovej rýchlosti.
• Hmotnosť: 65 kg.
• Priemer hadice sania: 75 mm.

Náhradné filtre:

• DeepPleat DUO predfiltrácia: filter A1030156.
• Povrch filtra: cca 12 m².
• Materiál filtra: sklenené vlákno.
• Konštrukcia filtra: maxizáhyby s výstužou zaisťujúcou rovnomerné rozloženie skladov.
• Účinnosť filtra: F8 (95% pri veľkosti častíc 0,9 mikróny).
• Kombinovaný HEPA / vzduchový filter: filter A1030155.
• Materiál filtra: sklenené vlákno.
• Konštrukcia filtra: maxizáhyby s výstužou zaisťujúcou rovnomerné rozloženie skladov.
• Účinnosť filtra: H13 (99,997% pri veľkosti častíc 0,3 mikróny).
• Vzduchový filter: ošetrené aktívne uhlie.
• Kryt filtra: zintec mäkká oceľ.

Odsávacie zariadenia BOFA sú navrhnuté pre elektronické spájkovanie, ktoré generuje dym a prach obsahujúci živicové kyseliny a plynné organické zlúčeniny. Tieto systémy sú určené pre manuálne aj automatizované procesy vrátane spájkovacej vlny, reflow, selektívneho spájkovania a aplikácie s konformnou vrstvou.

T1, TVT2 a T15 odsávacie zariadenia ponúkajú bodové odsávanie pre bezolovnaté aplikácie. Tieto vysokoobjemové jednotky sú navrhnuté tak, aby extrahovali a filtrovali dym a nečistoty. Odsávacie systémy sú ideálne na bodové odsávanie spájkovacej pasty, vákuových pier, ramien flexi prachu a ďalšieho množstva aplikácií, ktoré vyžadujú tesnú blízkosť mikro odsávania.

T30A, T60 a T100 odsávacie systémy sú navrhnuté tak, aby odsávali prach a dym pomocou malých dierovaných hadíc a príslušenstva. Táto technológia odsávania je ideálna pre bodové odsávanie pájecej pasty. Vzhľadom na vysokú koncentráciu nečistôt generovaných viac ako 100 operátormi boli tieto systémy navrhnuté tak, aby boli jednotky odsávania kompaktné, avšak stále ešte používali komplexný filtračný systém. S ohľadom na túto skutočnosť jednotky obsahujú nástroj na udržanie vysokej koncentrácie častíc v priestore filtra. Tieto odsávacie systémy majú vstavané tlumenie s límcom, ktoré v prípade potreby umožňuje presmerovanie alebo externé odvzdušnenie filtrovaného vzduchu.

V200 a V250 odsávacie zariadenia sú určené predovšetkým na plošné odsávanie prachu vznikajúceho počas ručného spájkovania v elektronickom priemysle. Tieto prenosné systémy sú dodávané s odsávacími ramenami a montážnou sadou, ktoré obsahujú všetko potrebné na jednoduché pripojenie jedného alebo dvoch operátorov. Minimálne požiadavky na inštaláciu umožňujú jednotkám presúvania s pracovným stolom, pokiaľ je vyžadovaná zmena rozloženia výrobných liniek. Nízka hladina hluku a plne komplexná filtračná jednotka sú ideálne pre závody s rýchlo sa meniacimi výrobnými požiadavkami.

Najväčšie odsávacie jednotky majú kapacitu pre použitie na všetkých automatizovaných spájkovacích systémoch, ako sú napr. reflow pece. Veľká kapacita filtrov a obrovské uhlíkové filtre zaisťujú dlhú životnosť filtrov a optimálnu extrakciu aj pri použití bezolovnatej spájky. Nastaviteľné a regulované prúdenie vzduchu zaisťuje konzistentnú teplotu vo vnútri spájkovacieho stroja / reflow pece po celú dobu životnosti filtrov. Ľahko prístupné filtre v odsávacích jednotkách V2000 a V4000 sú umiestnené pod jedinečnými a štýlovými V krytmi, ktoré poskytujú maximálny priestor a jednoduchú výmenu filtrov.

BOFA ponúka širokú škálu odsávacích systémov pre firmy zaoberajúce sa strojárstvom, elektronikou, tlačou, zubným, farmaceutickým či kozmetickým priemyslom.
