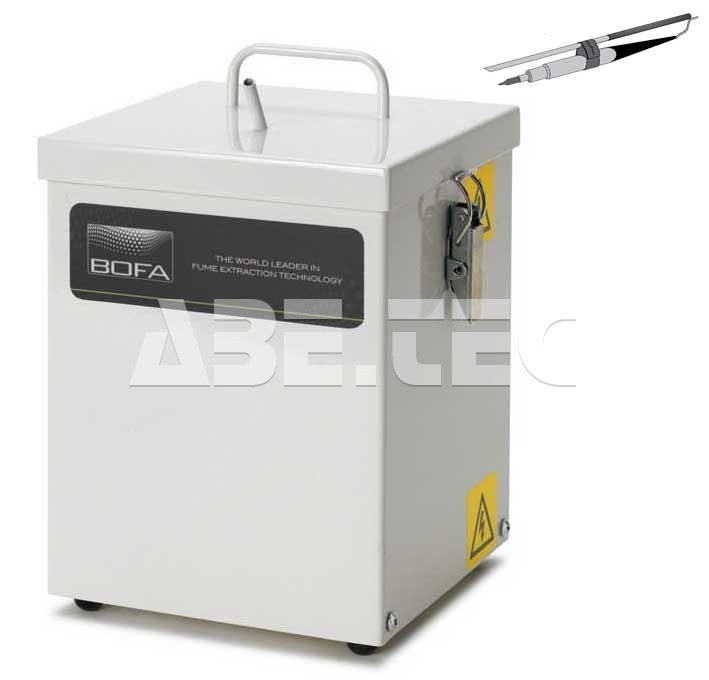

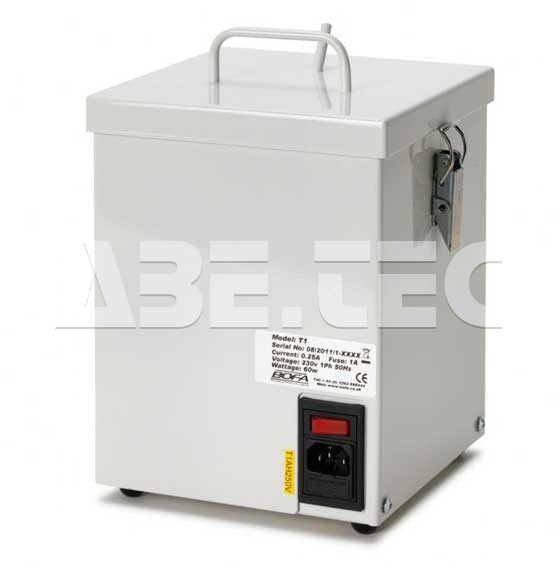

Odsávacie zariadenie T1 PC, farba

• Elektronické bodové odsávacie zariadenie pre spájkovacie aplikácie.
• Odsávacia jednotka určená predovšetkým na extrakciu dymu generovaného pri spájkovaní av elektronickom priemysle.
• Špičková vákuová jednotka je určená na odsávanie a filtráciu výparov či dymu pomocou malých perforovaných hadíc a príslušenstva.
• Tento odsávacie systémy sa hodia najmä na odsávanie malých plôch pri spájkovaní, od vákuových pier či akýchkoľvek iných aplikácií vyžadujúcich tesnú blízkosť mikro odsávania.
• Určený pre jedného operátora.

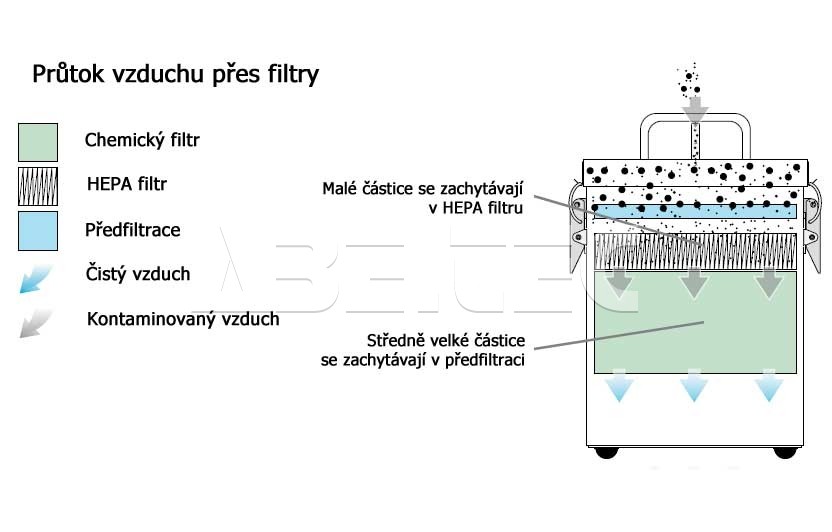

• Technológia odsávania obsahuje dva filtre: predfiltrácia, kombinovaný HEPA filter / vzduchový filter.

Štandardné funkcie odsávacej jednotky:

• Kompaktný design.
• Špičkové vákuové pumpy.
• Nízka hladina hluku.
• Trojstupňová fitrácia.
• Účinnosť filtrácie H13 (99,997% pri veľkosti časti 0,3 mikróny).

Voliteľné funkcie (na objednanie, montáž je možné vykonať iba pri objednaní so základnou jednotkou, dodatočná montáž nie je možná):

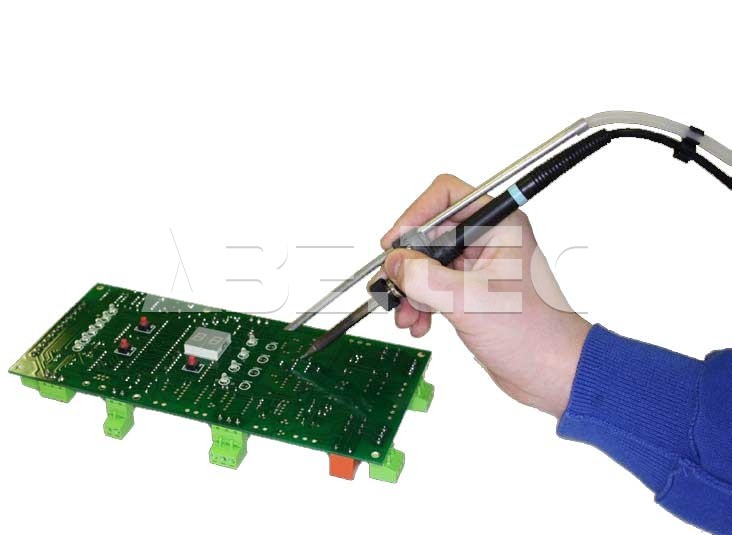

• Sada pre bodové odsávanie, ktorá sa umiestňuje na spájkovaciu rúčku - ESD / antistatická verzia, bežná verzia.

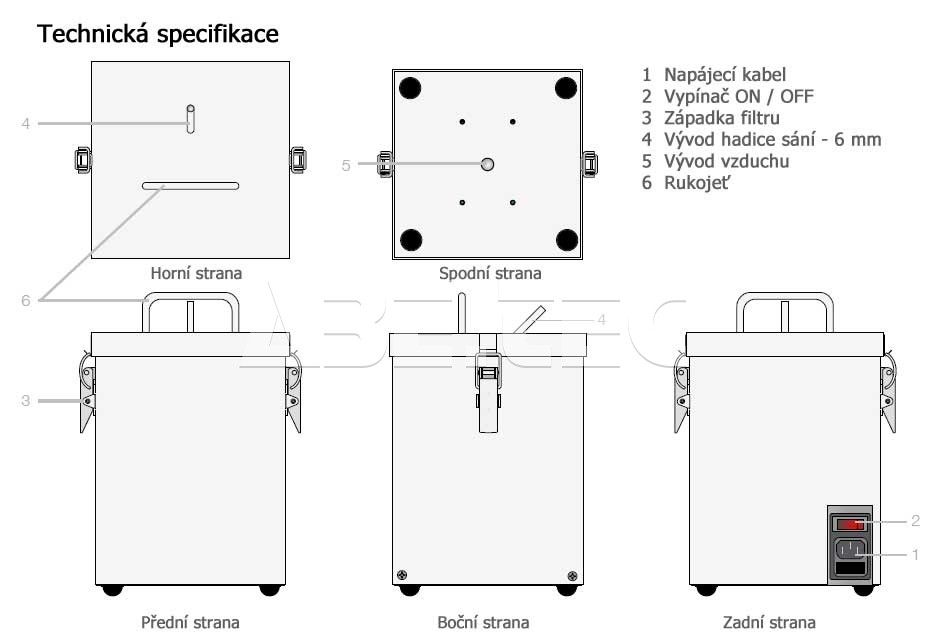

Technické parametre:

• Rozmery: 250 x 171 x 171 mm.
• Prevedenie krytu: mäkká oceľ pokrytá práškovou farbou.
• Prietok vzduchu cez vložené filtre (na hrot): 20 - 24 L/M.
• Hlučnosť: < 48 dB pri typickej prevádzkovej rýchlosti.
• Hmotnosť: 5 kg.
• Priemer hadice sania: 6 mm.
• Maximálny počet pripojených spájkovačiek: 1.

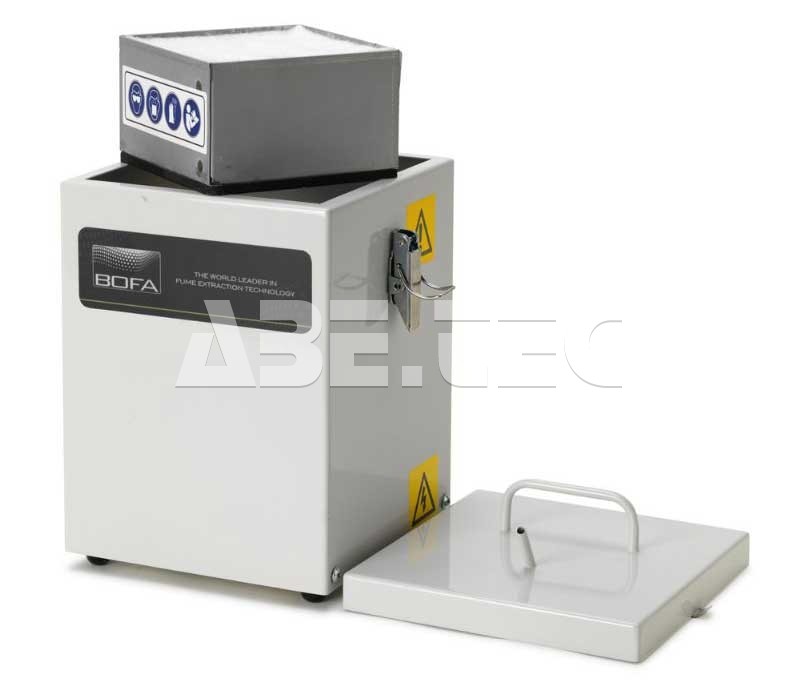

Náhradné filtre:

• Predfiltrácia: filter A1030087.
• Materiál filtra: sklenené vlákno.
• Účinnosť filtra: F7 (85% pri veľkosti častíc 0,8 mikróny).
• Kombinovaný HEPA / vzduchový filter: filter A1030086.
• Materiál filtra: sklenené vlákno.
• Konštrukcia filtra: maxizáhyby s výstužou zaisťujúcou rovnomerné rozloženie skladov.
• Účinnosť filtra: H13 (99,997% pri veľkosti častíc 0,3 mikróny).
• Vzduchový filter: ošetrené aktívne uhlie.

Odsávacie zariadenia BOFA sú navrhnuté pre elektronické spájkovanie, ktoré generuje dym a prach obsahujúci živicové kyseliny a plynné organické zlúčeniny. Tieto systémy sú určené pre manuálne aj automatizované procesy vrátane spájkovacej vlny, reflow, selektívneho spájkovania a aplikácie s konformnou vrstvou.

T1, TVT2 a T15 odsávacie zariadenia ponúkajú bodové odsávanie pre bezolovnaté aplikácie. Tieto vysokoobjemové jednotky sú navrhnuté tak, aby extrahovali a filtrovali dym a nečistoty. Odsávacie systémy sú ideálne na bodové odsávanie spájkovacej pasty, vákuových pier, ramien flexi prachu a ďalšieho množstva aplikácií, ktoré vyžadujú tesnú blízkosť mikro odsávania.

T30A, T60 a T100 odsávacie systémy sú navrhnuté tak, aby odsávali prach a dym pomocou malých dierovaných hadíc a príslušenstva. Táto technológia odsávania je ideálna pre bodové odsávanie spájkovacej pasty. Vzhľadom na vysokú koncentráciu nečistôt generovaných viac ako 100 operátormi boli tieto systémy navrhnuté tak, aby boli jednotky odsávania kompaktné, avšak stále ešte používali komplexný filtračný systém. S ohľadom na túto skutočnosť jednotky obsahujú nástroj na udržanie vysokej koncentrácie častíc v priestore filtra. Tieto odsávacie systémy majú vstavané tlmenie s golierom, ktoré v prípade potreby umožňuje presmerovanie alebo externé odvzdušnenie filtrovaného vzduchu.

V200 a V250 odsávacie zariadenia sú určené predovšetkým na plošné odsávanie prachu vznikajúceho počas ručného spájkovania v elektronickom priemysle. Tieto prenosné systémy sú dodávané s odsávacími ramenami a montážnou sadou, ktoré obsahujú všetko potrebné na jednoduché pripojenie jedného alebo dvoch operátorov. Minimálne požiadavky na inštaláciu umožňujú jednotkám presúvania s pracovným stolom, pokiaľ je vyžadovaná zmena rozloženia výrobných liniek. Nízka hladina hluku a plne komplexná filtračná jednotka sú ideálne pre závody s rýchlo sa meniacimi výrobnými požiadavkami.

Najväčšie odsávacie jednotky majú kapacitu pre použitie na všetkých automatizovaných spájkovacích systémoch, ako sú napr. reflow pece. Veľká kapacita filtrov a obrovské uhlíkové filtre zaisťujú dlhú životnosť filtrov a optimálnu extrakciu aj pri použití bezolovnatej spájky. Nastaviteľné a regulované prúdenie vzduchu zaisťuje konzistentnú teplotu vo vnútri spájkovacieho stroja / reflow pece po celú dobu životnosti filtrov. Ľahko prístupné filtre v odsávacích jednotkách V2000 a V4000 sú umiestnené pod jedinečnými a štýlovými V krytmi, ktoré poskytujú maximálny priestor a jednoduchú výmenu filtrov.

BOFA ponúka širokú škálu odsávacích systémov pre firmy zaoberajúce sa strojárstvom, elektronikou, tlačou, zubným, farmaceutickým či kozmetickým priemyslom.
