Odsávacie zariadenie AD Oracle SA iQ SS, nerez

• Kompletné, globálne riešenie pre vysoko výkonné, laserové odsávanie.
• Najpokročilejší systém odsávania laserového dymu.
• Systém sceľuje rad unikátnych funkcií do jedného kompaktného celku.
• Priemyselné odsávanie vzduchu a filtrácia častíc.
• Revolučná Automatická detekcia napätia umožňuje použitie prístroja kdekoľvek na svete.
• Technológia filtra "Reverse Flow (RFA)" zvyšuje výkon filtra a zaisťuje jeho dlhšiu životnosť.
• Automatická kontrola toku vzduchu umožňuje užívateľovi nastavenie správneho prietoku vzduchu, čo znižuje hlučnosť a chráni ako kombinovaný filter, tak DeepPleat DUO predfiltráciu, ktorá má plochu 3,15 m².
• Pokročilá technológia karbónového filtra (ACF).
• Odsávanie prachu a dymu vzniknutého prácou laserových zariadení.
• Odsávacie zariadenie navrhnuté tak, aby bolo cenovo efektívne pre ľahké a stredné prevádzky.

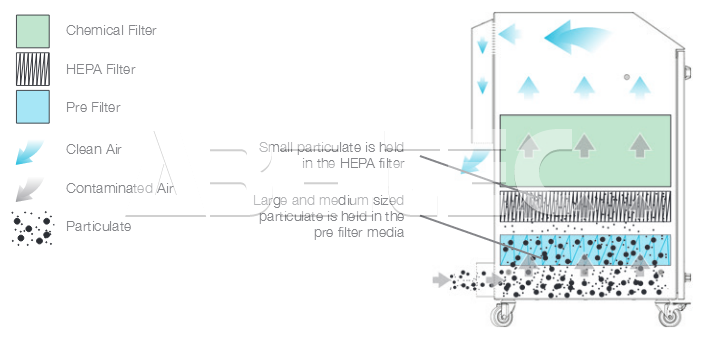

• Odsávacie zariadenie obsahuje 2 filtre: predfiltrácia, kombinovaný filter.

Vlastnosti odsávacieho zariadenia:

• Automatická detekcia napätia (100 - 230 V).
• Automatická kontrola toku vzduchu.
• Technológia filtra Reverse flow.
• Vysoko kontrastný displej.
• Nízka úroveň hlučnosti.
• Dlhá životnosť filtrov, nízke náklady na výmenu filtrov.
• Malé rozmery.
• Real time zobrazenie toku vzduchu.
• Varovanie stavu filtra.
• Nezávislé monitorovanie stavu filtra.
• Bezpečnostné operácie (filtre musia byť inštalované správne).
• Vzdialená diagnostika dát pomocou USB.
• Nízkonákladová výmena filtrov.
• Uzamykateľné kolieska.
• Kryt z nerezovej ocele (určený do potravinárskeho a zdravotníckeho priemyslu).
• Účinnosť predfiltrácie F8 (95% pri veľkosti častíc 0,9 mikrónov).
• Účinnosť kombinovaného filtra H13 (99,997% pri veľkosti častíc 0,3 mikrónov).

Voliteľné funkcie (na objednanie, montáž je možné vykonať iba pri objednaní so základnou jednotkou, dodatočná montáž nie je možná):

• VOC plynové senzory.
• Prepojenie s hostiteľským laserom.
• Rozhranie 24 V Stop / Štart.
• Signalizácia výmeny filtra / zlyhanie systému.
• Voliteľné médium filtra.

Typické aplikácie:

• Lasery.
• Zváranie.
• Kódovanie.
• Rezanie.
• Značenie.
• Vŕtanie.
• Gravírovanie.

Technické dáta:

• Rozmery: 450 x 515 x 745 (š x h x v) mm.
• Konštrukcia krytu: brúsená nerezová oceľ.
• Prietok vzduchu / tlak: 380 m³/hod / 96 mbar.
• Napájanie: 100 - 230 V 1ph 50/60 Hz, prúd pri plnom zaťažení: 12,5 A / 1,1 kW.
• Hlučnosť: < 60 dB pri typickej prevádzkovej rýchlosti.
• Priemer prívodu pre hadicu sania: 75 mm.
• Hmotnosť: 58 kg.

Náhradné filtre:

Predfiltrácia: filter A1030344.

• Povrch filtra: cca 3,15 m².
• Materiál filtra: borosilikát.
• Konštrukcia filtra: skladané záhyby.
• Účinnosť filtra: F8 (95% pri veľkosti častíc 0,9 mikrónov).
• Kryt filtra: lepenka.

Kombinovaný filter: filter A1030155.

• Materiál filtra: borosilikát.
• Konštrukcia filtra: maxizáhyby s výstužou zaisťujúcou rovnomerné rozloženie skladov.
• Účinnosť filtra: H13 (99,997% pri veľkosti častíc 0,3 mikróny).
• Ošetrené aktívne uhlie: 15 kg.
• Kryt filtra: zintec mäkká oceľ.

Odsávacie technológie pre laserové zariadenia Bofa a filtračné odsávacie systémy sú určené pre aplikácie, pri ktorých dochádza ku generovaniu častíc a plynných organických zlúčenín počas laserového značenia, kódovania či gravírovania.

Lasery sú v dnešnej dobe základným priemyselným nástrojom na rezanie, značenie, gravírovanie či zváranie širokej škály materiálov. Najčastejším materiálom sú kovy, avšak sú rýchlo doháňané organickými materiálmi (plasty, papier, drevo). Prakticky počas všetkých vyššie uvedených operáciách je vďaka laserovému tepelnému rozkladu podkladového materiálu vo väčšej či menšej miere vylučovaná určitá forma prachu. Tento prach je tvorený zmesou častíc a plynnej hmoty.

Prach z materiálov, ako sú kov alebo sklo, je predovšetkým časticový, pričom väčšina týchto častíc má veľkosť menšiu ako 1 mikrón. Organické materiály, najmä plasty, produkujú oveľa zložitejšie výpary. Väčšina častíc má guľovitý tvar a zhruba 90% je menších ako 1 mikrón. Tieto častice spadajú do respirabilného rozsahu a je potrebné ich odstrániť z pracovného prostredia, aby sa zabránilo bronchitíde alebo poškodeniu pľúc.

Existujú dva hlavné dôvody na zachytávanie dymu a prachu z laserového zariadenia:

1. Prevádzkové - Ak je dym ignorovaný, môže sa usadzovať na laserovú optiku, čo poškodzuje objektív a zhoršuje kvalitu značenia.
2. Zdravotné a bezpečnostné - Častice generované z väčšiny materiálov majú rozmery menšie ako mikrón, čo pri vdýchnutí ohrozuje zdravie, a niektoré materiály produkujú škodlivé plyny, pred ktorými treba operátorov tiež chrániť.

Odsávacie zariadenia Bofa radu AD sú vhodné na odsávanie prachu a dymu z aplikácií značkovania laserom, zachytávanie dymu vo viacstupňovom filtračnom systéme a vrátenie čistého vzduchu späť na pracovisko.

Upozorňujeme, že médiá použité v plynovom filtri v tejto jednotke sú schopné pohlcovať mnoho organických zložiek. Je však zodpovednosťou užívateľa zaistiť, aby bol filter vhodný pre konkrétnu aplikáciu, v ktorej má byť použitý.
