Odsávacie zariadenie AD Base C180 PC, farba

• Odsávacia jednotka navrhnutá špeciálne pre GCC C180 zariadenia.
• Rozmery prístroja umožňujú umiestnenie GCC C180 priamo na filter.
• Špičkové odsávacie zariadenie pre priemyselné laserové gravírovanie.
• Pokročilý odsávací systém navrhnutý tak, aby rad laserových rytcov mohol sedieť priamo na hornej časti odsávača.
• Efektívne zdvojnásobuje pracovnú plochu stanice.
• Všetky jednotky radu Base majú možnosť kompaktnej inštalácie kompresora na doske.
• Priemyselné odsávanie vzduchu a filtrácia častíc.
• Odsávacie zariadenie sa dodáva spolu so súpravou hadíc.
• Odsávanie prachu a dymu vzniknutého prácou laserových zariadení.
• Odsávacie zariadenie obsahuje 2 filtre: DeppPleat DUO predfiltrácia, kombinovaný filter.

Vlastnosti odsávacieho zariadenia:

• Nízka úroveň hlučnosti.
• Kryt z mäkkej ocele pokrytý práškovou farbou.
• Účinnosť predfiltrácie F8 (95% pri veľkosti častíc 0,9 mikrónov).
• Účinnosť kombinovaného filtra H13 (99,997% pri veľkosti častíc 0,3 mikrónov).
• Obsahuje kompletnú sadu hadíc.

Voliteľné funkcie (na objednanie, montáž je možné vykonať iba pri objednaní so základnou jednotkou, dodatočná montáž nie je možná):

• Rozhranie 24 V Stop / Štart.
• Vstavaný kompresor.
• Signalizácia výmeny filtra / zlyhanie systému
• VOC plynové senzory.

Typické aplikácie:

• Gravírovanie.

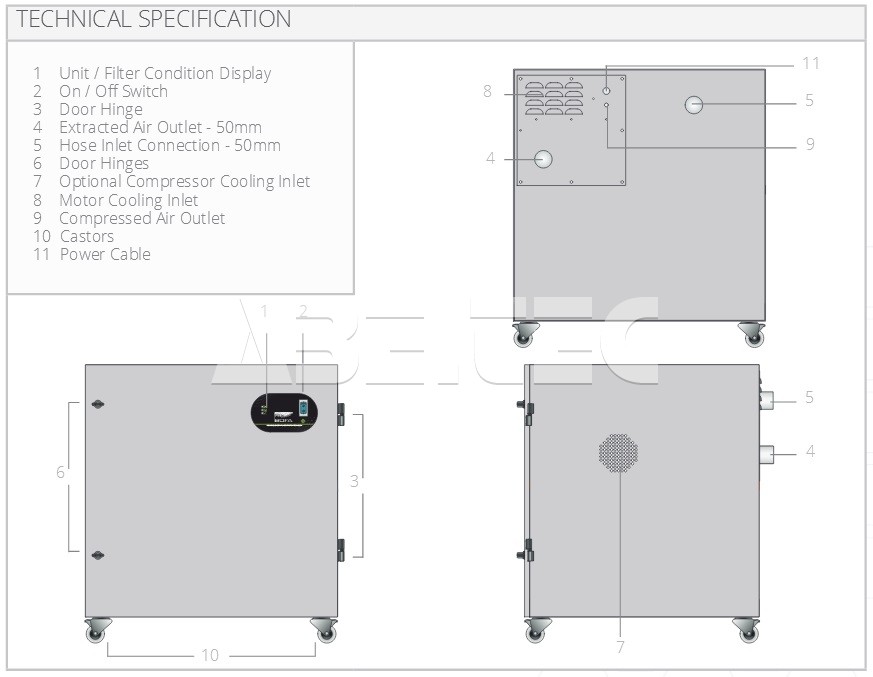

Technické dáta:

• Rozmery: 720 x 675 x 795 (š x h x v) mm.
• Konštrukcia krytu: mäkká oceľ pokrytá práškovou farbou.
• Prietok vzduchu / tlak: 180 m³/hod / 30 mbar.
• Napájanie: 230 V 1ph 50/60 Hz, prúd pri plnom zaťažení 0,9 A / 0,135 kW.
• Hlučnosť: < 55 dB pri typickej prevádzkovej rýchlosti.
• Priemer prívodu pre hadicu sania: 50 mm.
• Hmotnosť: 86 kg.

Náhradné filtre:

• Predfiltrácia: filter A1030077.
• Povrch filtra: cca 2,2 m².
• Materiál filtra: polyester.
• Konštrukcia filtra: 8 vankúšov.
• Účinnosť filtra: F8 (95% pri veľkosti častíc 0,9 mikróny).
• Kryt filtra: mäkká oceľ.
• Kombinovaný filter: filter A1030050.
• Povrch filtra: cca 2,75 m².
• Materiál filtra: sklenené vlákno.
• Konštrukcia filtra: maxizáhyby.
• Účinnosť filtra: H13 (99,997% pri veľkosti častíc 0,3 mikróny).
• Ošetrené aktívne uhlie: 9 kg.
• Kryt filtra: mäkká oceľ.

Súprava hadíc 50 - 50 mm:

• 2 x 50 mm flexibilná hadica zváraná na 2 x 50 mm 90° zahnutie.
• 2 x 50 mm flexibilná hadica.
• 1 m x 50 mm pripojovacia manžeta.

Odsávacie technológie pre laserové zariadenia Bofa a filtračné odsávacie systémy sú určené pre aplikácie, pri ktorých dochádza ku generovaniu častíc a plynných organických zlúčenín počas laserového značenia, kódovania či gravírovania.

Lasery sú v dnešnej dobe základným priemyselným nástrojom na rezanie, značenie, gravírovanie či zváranie širokej škály materiálov. Najčastejším materiálom sú kovy, avšak sú rýchlo doháňané organickými materiálmi (plasty, papier, drevo). Prakticky počas všetkých vyššie uvedených operáciách je vďaka laserovému tepelnému rozkladu podkladového materiálu vo väčšej či menšej miere vylučovaná určitá forma prachu. Tento prach je tvorený zmesou častíc a plynnej hmoty.

Prach z materiálov, ako sú kov alebo sklo, je predovšetkým časticový, pričom väčšina týchto častíc má veľkosť menšiu ako 1 mikrón. Organické materiály, najmä plasty, produkujú oveľa zložitejšie výpary. Väčšina častíc má guľovitý tvar a zhruba 90% je menších ako 1 mikrón. Tieto častice spadajú do respirabilného rozsahu a je potrebné ich odstrániť z pracovného prostredia, aby sa zabránilo bronchitíde alebo poškodeniu pľúc.

Existujú dva hlavné dôvody na zachytávanie dymu a prachu z laserového zariadenia:

1. Prevádzkové - Ak je dym ignorovaný, môže sa usadzovať na laserovú optiku, čo poškodzuje objektív a zhoršuje kvalitu značenia.
2. Zdravotné a bezpečnostné - Častice generované z väčšiny materiálov majú rozmery menšie ako mikrón, čo pri vdýchnutí ohrozuje zdravie, a niektoré materiály produkujú škodlivé plyny, pred ktorými treba operátorov tiež chrániť.

Odsávacie zariadenia Bofa radu AD sú vhodné na odsávanie prachu a dymu z aplikácií značkovania laserom, zachytávanie dymu vo viacstupňovom filtračnom systéme a vrátenie čistého vzduchu späť na pracovisko.

Upozorňujeme, že médiá použité v plynovom filtri v tejto jednotke sú schopné pohlcovať mnoho organických zložiek. Je však zodpovednosťou užívateľa zaistiť, aby bol filter vhodný pre konkrétnu aplikáciu, v ktorej má byť použitý.
