Odsávacie zariadenie AD Base 1 Oracle PC, farba

Odsávací systém AD Base 1 Oracle bol navrhnutý tak, aby mohlo laserové zariadenie stáť priamo na jeho vršku, čím zdvojnásobuje svoje využitie aj ako pracovná stanica. Všetky jednotky umožňujú zabudovanie vstavaného kompresora. "Easi-Seal" umiestnenie filtrov zaisťuje jednoduché, rýchle a bezpečné vyberanie filtračných boxov.

Revolučné rozpoznávanie napätia v sieti automaticky prispôsobí stroj akémukoľvek napätiu po celom svete, zatiaľ čo reverzná technológia prúdenia vzduchu zlepšuje výkonnosť filtra a zaisťuje jeho dlhšiu životnosť. Automatické riadenie toku vzduchu umožňuje užívateľovi prednastaviť správny prietok vzduchu, čo znižuje hladinu hluku a spôsobuje ďalšiu ochranu ako kombinovaného filtra, tak DeepPleat DUO predfiltra.

• Špičkové odsávacie zariadenie na prevádzku laserového značenia, kódovania a gravírovania.
• 2v1 riešenie, ktoré poskytuje odsávanie aj dodatočný pracovný priestor pre laserové zariadenie.
• Priemyselné odsávanie vzduchu a filtrácia častíc.
• DeepPleat DUO predfilter.
• Odsávanie prachu a dymu vzniknutého prácou laserových zariadení.
• Systém filtrácie vzduchu kombinuje extrémne veľkú kapacitu filtra s vysokým tlakom prúdenia vzduchu.
• Táto kombinácia je ideálna pre náročné aplikácie, ktoré generujú veľké množstvo častíc a plynných organických zlúčenín.
• Odsávací systém využíva automatickú kontrolu toku vzduchu, ktorá umožňuje koncovému užívateľovi nastaviť vhodné prúdenie vzduchu na aplikáciu.
• Jednotka potom zachováva toto nastavenie po celú dobu životnosti filtrov.
• Skutočne najmodernejšie čistenie laserových spalín roztokom.

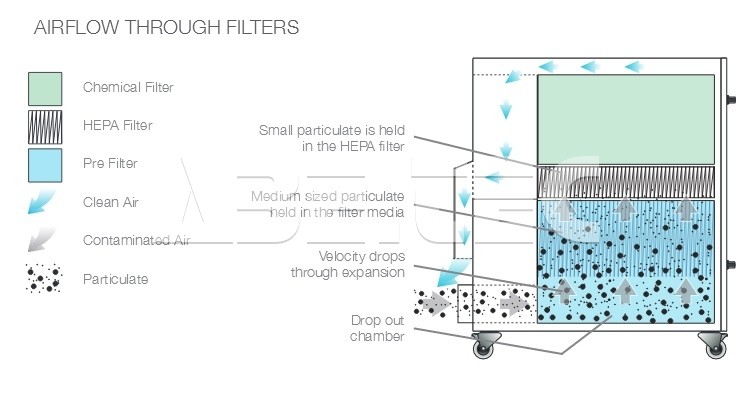

• Odsávacie zariadenie obsahuje 2 filtre: DeepPleat DUO predfiltrácia, kombinovaný HEPA / vzduchový filter.

Vlastnosti odsávacieho zariadenia:

• Automatické rozpoznanie napätia v zásuvke (90 ~ 257 V) pre globálne použitie.
• Reverzná filtračná technológia prúdenia vzduchu (RFA).
• DeepPleat DUO predfilter.
• Kombinovaný HEPA / vzduchový filter využívajúci ACF technológiu.
• "Easi-Seal" funkcia jednoduchého vkladania filtrov.
• Nízka hlučnosť.
• Filtre s dlhou životnosťou a nízkymi nákladmi za výmenu.
• Automatická regulácia prietoku systému.
• Kryt z mäkkej ocele pokrytý práškovou farbou.
• Účinnosť predfiltrácie F8 (95% pri veľkosti častíc 0,9 mikrónov).
• Účinnosť HEPA / vzduchového filtra H13 (99,997% pri veľkosti častíc 0,3 mikrónov).

Voliteľné funkcie (na objednanie, montáž je možné vykonať iba pri objednaní so základnou jednotkou, dodatočná montáž nie je možná):

• Rozhranie 24 V Stop / Štart.
• Signalizácia výmeny filtra / zlyhanie systému.
• VOC plynové senzory.
• Vstavaný kompresor.

Typické aplikácie:

• Lasery.
• Zváranie.
• Kódovanie.
• Rezanie.
• Značenie.
• Vŕtanie.
• Gravírovanie.

Technické dáta:

• Rozmery: 735 x 740 x 795 (š x h x v) mm.
• Konštrukcia krytu: mäkká oceľ pokrytá práškovou farbou.
• Prietok vzduchu / tlak: 380 m³/hod / 96 mbar.
• Napájanie: 90 ~ 257 V 1ph 50/60 Hz, prúd pri plnom zaťažení 12,5 A / 1,1 kW.
• Hlučnosť: < 63 dB pri typickej prevádzkovej rýchlosti.
• Priemer prívodu pre hadicu sania: 75 mm.
• Hmotnosť: 86 kg.

Náhradné filtre:

• DeepPleat predfiltrácia: filter A1030156.
• Povrch filtra: cca 12 m².
• Materiál filtra: sklenené vlákno.
• Konštrukcia filtra: maxizáhyby s výstužou zaisťujúcou rovnomerné rozloženie skladov.
• Účinnosť filtra: F8 (95% pri veľkosti častíc 0,9 mikróny).
• Kryt filtra: zintec mäkká oceľ.
• 2 x HEPA / vzduchový filter: filter A1030155.
• Materiál HEPA filtra: sklenené vlákno.
• Konštrukcia HEPA filtra: maxizáhyby s výstužou zaisťujúcou rovnomerné rozloženie skladov.
• Účinnosť filtra: H13 (99,997% pri veľkosti častíc 0,3 mikróny).
• Ošetrené aktívne uhlie: 12 kg.
• Kryt filtra: zintec mäkká oceľ.

Odsávacie technológie pre laserové zariadenia Bofa a filtračné odsávacie systémy sú určené pre aplikácie, pri ktorých dochádza ku generovaniu častíc a plynných organických zlúčenín počas laserového značenia, kódovania či gravírovania.

Lasery sú v dnešnej dobe základným priemyselným nástrojom na rezanie, značenie, gravírovanie či zváranie širokej škály materiálov. Najčastejším materiálom sú kovy, avšak sú rýchlo doháňané organickými materiálmi (plasty, papier, drevo). Prakticky počas všetkých vyššie uvedených operáciách je vďaka laserovému tepelnému rozkladu podkladového materiálu vo väčšej či menšej miere vylučovaná určitá forma prachu. Tento prach je tvorený zmesou častíc a plynnej hmoty.

Prach z materiálov, ako sú kov alebo sklo, je predovšetkým časticový, pričom väčšina týchto častíc má veľkosť menšiu ako 1 mikrón. Organické materiály, najmä plasty, produkujú oveľa zložitejšie výpary. Väčšina častíc má guľovitý tvar a zhruba 90% je menších ako 1 mikrón. Tieto častice spadajú do respirabilného rozsahu a je potrebné ich odstrániť z pracovného prostredia, aby sa zabránilo bronchitíde alebo poškodeniu pľúc.

Existujú dva hlavné dôvody na zachytávanie dymu a prachu z laserového zariadenia:

1. Prevádzkové - Ak je dym ignorovaný, môže sa usadzovať na laserovú optiku, čo poškodzuje objektív a zhoršuje kvalitu značenia.
2. Zdravotné a bezpečnostné - Častice generované z väčšiny materiálov majú rozmery menšie ako mikrón, čo pri vdýchnutí ohrozuje zdravie, a niektoré materiály produkujú škodlivé plyny, pred ktorými treba operátorov tiež chrániť.

Odsávacie zariadenia Bofa radu AD sú vhodné na odsávanie prachu a dymu z aplikácií značkovania laserom, zachytávanie dymu vo viacstupňovom filtračnom systéme a vrátenie čistého vzduchu späť na pracovisko.

Upozorňujeme, že médiá použité v plynovom filtri v tejto jednotke sú schopné pohlcovať mnoho organických zložiek. Je však zodpovednosťou užívateľa zaistiť, aby bol filter vhodný pre konkrétnu aplikáciu, v ktorej má byť použitý.
